Выбор транзистора

Раздел создан специально для людей которым интересна робототехника, но в силу разных причин они не знают с чего начать.
Задавайте ваши вопросы, какими бы простыми они не казались, постоянные посетители форума постараются ответить на них по мере своих сил.
Робот своими руками. Самодельный робот.

Выбор транзистора

Сообщение EasyTech » 17 июн 2012, 12:53

Привет всем )) Тут такое дело, увлекся сборкой робота пожарника.

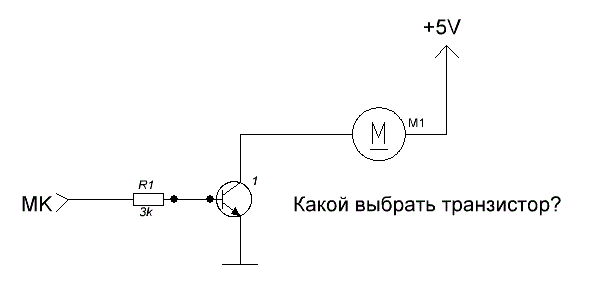

Мне нужно подобрать транзистор для работы мотора, ну вроде на схеме всё видно. Мотора на 2А, нужно чтобы он работал при открытии транзистора. Я купил транзистор BC547 так он еле работает и чтобы запустить двигатель нужно крутануть его.
Помогите подобрать хороший транзистор, мне сказали что на конце должна быть буква L (logic).


EasyTech

Сообщения: 239
Зарегистрирован: 15 май 2011, 19:19
Откуда: Ростов-на-Дону
Skype: levanchik322
прог. языки: WinAVR C, C#, HTML+СSS.
ФИО: Лёва

Re: Выбор транзистора

Сообщение Vovan » 17 июн 2012, 13:25

читаем тут: http://paratran.com/2paratran.php?tr=23265 > максимальный ток коллектора 100мА, а нужно 2А.
_________
Sincerely,
Vovan
Аватара пользователя
Vovan

Сообщения: 3340
Зарегистрирован: 05 окт 2005, 12:03
Откуда: Литва
прог. языки: asm

Re: Выбор транзистора

Сообщение Myp » 17 июн 2012, 16:16

транзистор нужен не обычный а полевой, мосфет тоесть mosfet
они как раз бывают с буквой L
если мотор на 2 ампера то мосфет надо брать ампер на 10
а так же дополнить схему защитным диодом, чтоб в момент выключения обратная эдс не спалила мосфет
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15944
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Выбор транзистора

Сообщение Romikgy » 17 июн 2012, 18:15

die Wahrheit ist irgendwo da draußen
Аватара пользователя
Romikgy

Сообщения: 677
Зарегистрирован: 15 ноя 2009, 13:37
Откуда: Odessa.UA

Re: Выбор транзистора

Сообщение EasyTech » 23 июн 2012, 09:29

Хм, я вот ставил мосфет который выдерживает 10А, а ему не хватало сил толкнуть мотор, т.е. приходилось рукой толкать ротор мотора и тогда он начинал крутиться, в чём дело?
EasyTech

Сообщения: 239
Зарегистрирован: 15 май 2011, 19:19
Откуда: Ростов-на-Дону
Skype: levanchik322
прог. языки: WinAVR C, C#, HTML+СSS.
ФИО: Лёва

Re: Выбор транзистора

Сообщение Aseris » 23 июн 2012, 10:50

Сил у источника питания не хватает, транзистор в данной схеме ключем работает, а не источником тока...

Также смотрим га график зависимости тока D или S от напряжения на G-S..., не брать транзистор который для открытия напр 10 вольт хочет... Romikgy хороший советует транзистор.
Аватара пользователя
Aseris

Сообщения: 955
Зарегистрирован: 01 сен 2009, 14:58
Откуда: Чехия, Хеб
прог. языки: C/С++, VHDL, Verilog, ASM, Python

Re: Выбор транзистора

Сообщение Angel71 » 23 июн 2012, 14:43

а вы напрямую мотор пробовали подключать? может дело и не в токе, а в напряжении или с самим мотором или источником питания чего.
Аватара пользователя
Angel71

Сообщения: 9232
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Выбор транзистора

Сообщение EasyTech » 02 июл 2012, 08:55

Слушайте, у кого есть программа для воспроизведения однотональных мелодий без использования шим, мне просто нужна небольшая сирена)) есть ли эта программа на winavr ?
EasyTech

Сообщения: 239
Зарегистрирован: 15 май 2011, 19:19
Откуда: Ростов-на-Дону
Skype: levanchik322
прог. языки: WinAVR C, C#, HTML+СSS.
ФИО: Лёва
