Совет по схеме

Сообщение nixxon86 » 24 мар 2012, 16:59

Собственно что посоветуйте по улучшению схемы
Предназначение схемы:ШИМ чере L298N одного электродвигателя

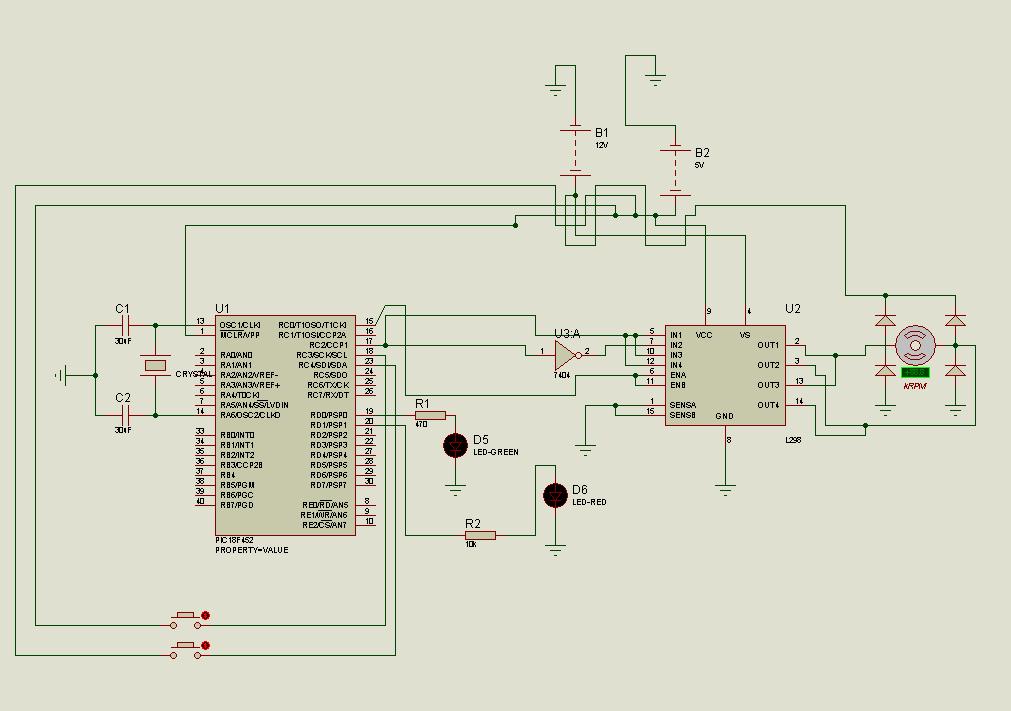

Сама схема

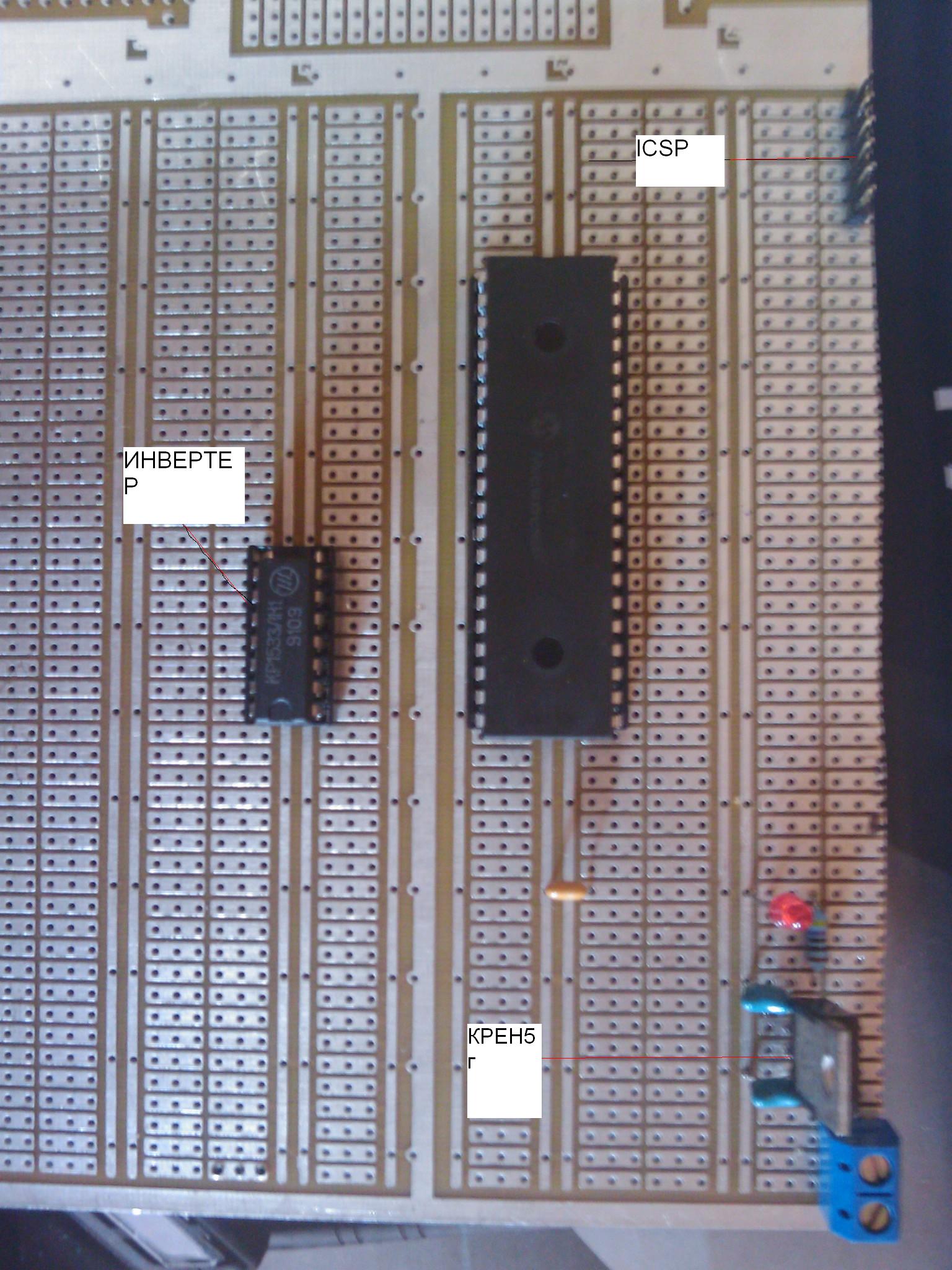

Вид сверху(на то что смонтировано)

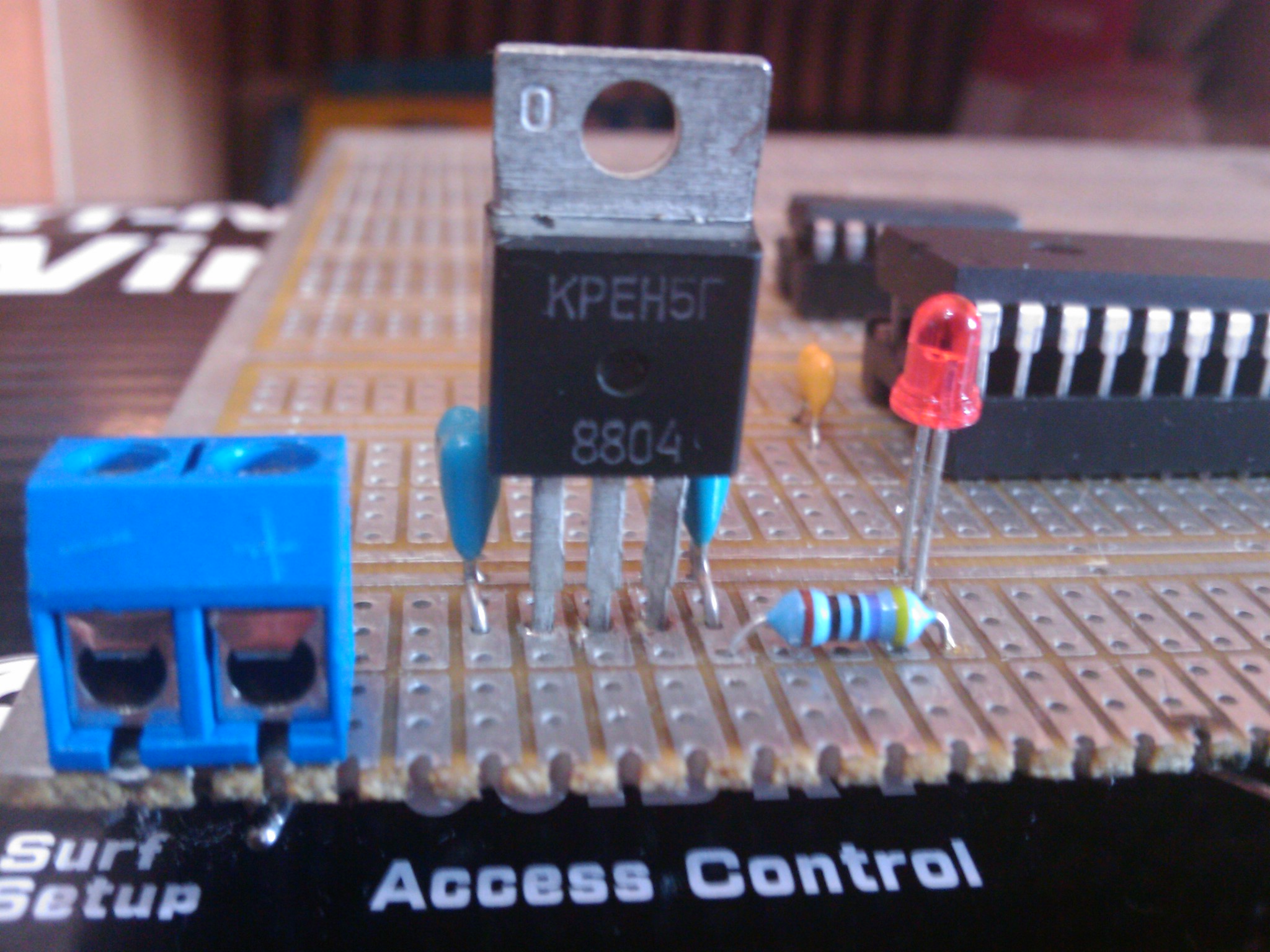

Вид сбоку(на то что смонтировано)

PS:Впаян только стабилизатор питания и его обвязка
PSS:Прошивка готова если будут вопросы выложу исходник
Последний раз редактировалось nixxon86 24 мар 2012, 22:42, всего редактировалось 3 раз(а).
nixxon86

Сообщения: 38
Зарегистрирован: 04 окт 2011, 22:14
Откуда: Серпухов
прог. языки: C++(CUDA)/C#,Delphi/Pascal,D
Вернуться к началу

Re: Совет по схеме

Сообщение AndreiSk » 24 мар 2012, 17:10

Совет пока один - пока не прибежал модератор, перезалить картинки на форум.
КРЕН безнадежно устарел

ЗЫ. А цель этих схем какая?
Потренироваться в пайке?
Или программировать хочется, а нечего?
Аватара пользователя
AndreiSk

Сообщения: 2639
Зарегистрирован: 23 апр 2009, 17:03
Откуда: Москва, Самара
прог. языки: C#
Вернуться к началу

Re: Совет по схеме

Сообщение nixxon86 » 24 мар 2012, 17:38

AndreiSk писал(а):А цель этих схем какая?
Потренироваться в пайке?
Или программировать хочется, а нечего?

1)Изначально это замена лабораторного образца для демонстрации PWM управления электродвигателем постоянного тока
2)Я паять не буду , Это за меня сделают знающие как это правильно сделать люди.
3)Пишу потому что попросили и за одно для расширения кругозора.
nixxon86

Сообщения: 38
Зарегистрирован: 04 окт 2011, 22:14
Откуда: Серпухов
прог. языки: C++(CUDA)/C#,Delphi/Pascal,D
Вернуться к началу

Re: Совет по схеме

Сообщение osc » 26 мар 2012, 19:05

При таком количестве свободных портов ставить инвертор не обязательно - лишняя деталь.
Аватара пользователя
osc

Сообщения: 333
Зарегистрирован: 07 сен 2009, 20:06
прог. языки: c, c#
ФИО: Евгений
Вернуться к началу
