DIP или многоножка?

Раздел создан специально для людей которым интересна робототехника, но в силу разных причин они не знают с чего начать.
Задавайте ваши вопросы, какими бы простыми они не казались, постоянные посетители форума постараются ответить на них по мере своих сил.
Робот своими руками. Самодельный робот.

DIP или многоножка?

Сообщение к561ЛА7 » 22 мар 2012, 21:26

Что лучше - рисовать плыты самому в DIP или заказать плату под многоножку
и ее проводками допаивать под конкретные проекты?
О любимый мой учитель АВР 123
Надавал ты мне советов, и что вышло, посмотри
Я теперь паяю платы, программирую МК
Заказал я их по почте, у Семенова М.К.
Аватара пользователя
к561ЛА7

Сообщения: 337
Зарегистрирован: 08 дек 2009, 19:21
Откуда: Й-Ола

Re: DIP или многоножка?

Сообщение dccharacter » 22 мар 2012, 21:29

рисовать самому под многоножку
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4881
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей

Re: DIP или многоножка?

Сообщение к561ЛА7 » 22 мар 2012, 21:50

а если заказывать, то цена сильно зависит от того под многоножку плата или DIP с толшиной проводников 1 мм и с зазорами между проводниками в 1 мм
О любимый мой учитель АВР 123
Надавал ты мне советов, и что вышло, посмотри
Я теперь паяю платы, программирую МК
Заказал я их по почте, у Семенова М.К.
Аватара пользователя
к561ЛА7

Сообщения: 337
Зарегистрирован: 08 дек 2009, 19:21
Откуда: Й-Ола

Re: DIP или многоножка?

Сообщение dccharacter » 22 мар 2012, 21:51

к561ЛА7 писал(а):а если заказывать, то цена сильно зависит от того под многоножку плата или DIP с толшиной проводников 1 мм и с зазорами между проводниками в 1 мм

не зависит
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4881
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей

Re: DIP или многоножка?

Сообщение RootAdmin » 23 мар 2012, 12:51

1мм ЛУТом делается влет и не глядя.
Дым, идущий из всех устройств в помещении предвещает появление электрика.
RootAdmin

Сообщения: 1674
Зарегистрирован: 07 авг 2010, 21:29
Откуда: КМВ
прог. языки: C
ФИО: Андрей

Re: DIP или многоножка?

Сообщение dccharacter » 23 мар 2012, 13:26

Если делать ДИП ОУТ-ом, то умаешься. Под какой-нить pic16f887 сверлить 40 отверстий...
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4881
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей

Re: DIP или многоножка?

Сообщение Myp » 23 мар 2012, 15:47

отверстия это зло :)
а рисовать самому просто
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15949
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: DIP или многоножка?

Сообщение к561ЛА7 » 23 мар 2012, 20:40

а как поставляется с завода многоножка?
припаял на макетку (кварц и конденсаторы не впаивал), а програматор ее не видит
О любимый мой учитель АВР 123
Надавал ты мне советов, и что вышло, посмотри
Я теперь паяю платы, программирую МК
Заказал я их по почте, у Семенова М.К.
Аватара пользователя
к561ЛА7

Сообщения: 337
Зарегистрирован: 08 дек 2009, 19:21
Откуда: Й-Ола

Re: DIP или многоножка?

Сообщение к561ЛА7 » 25 мар 2012, 20:12

ЗЫ запяал все чики чики, залипов нет
О любимый мой учитель АВР 123
Надавал ты мне советов, и что вышло, посмотри
Я теперь паяю платы, программирую МК
Заказал я их по почте, у Семенова М.К.
Аватара пользователя
к561ЛА7

Сообщения: 337
Зарегистрирован: 08 дек 2009, 19:21
Откуда: Й-Ола

Re: DIP или многоножка?

Сообщение Angel71 » 25 мар 2012, 21:23

к561ЛА7 писал(а):а как поставляется с завода многоножка?

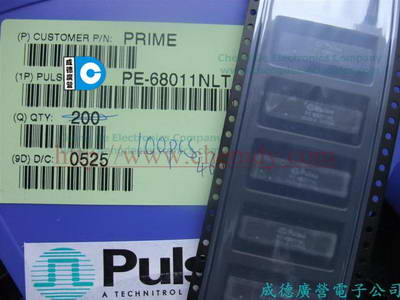

для смд ничего нового не придумывали. а поставляеться как минимум на поддонах или в ленте (как правило намотаной на бобину) и всякие soic подобные могут идти в тубах, как дип микры.

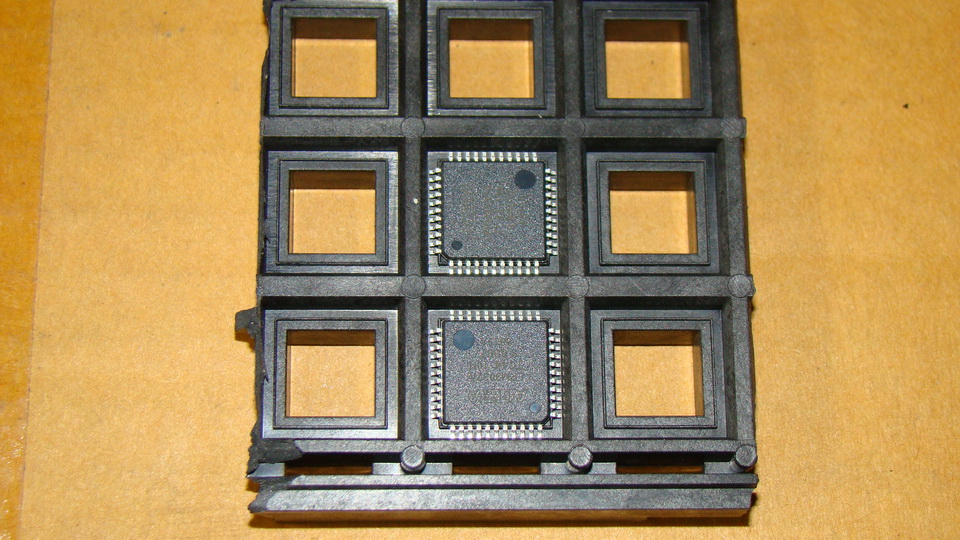

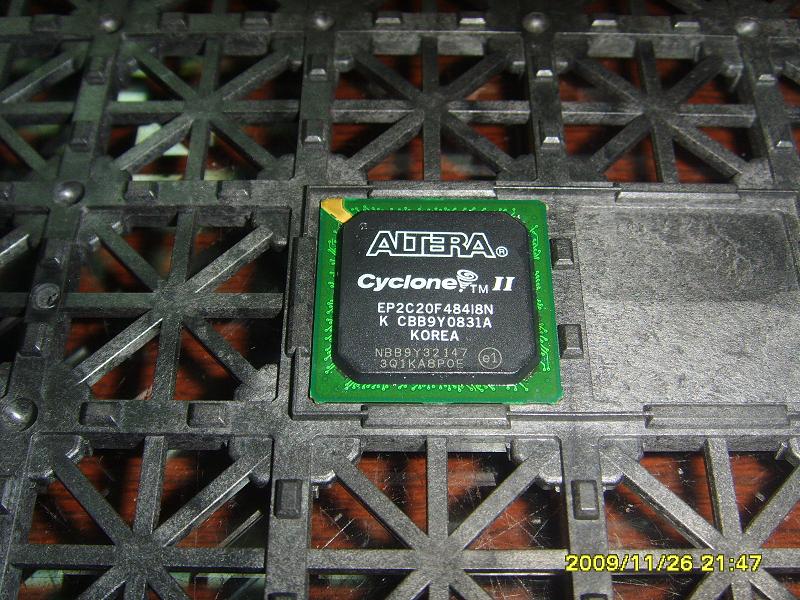

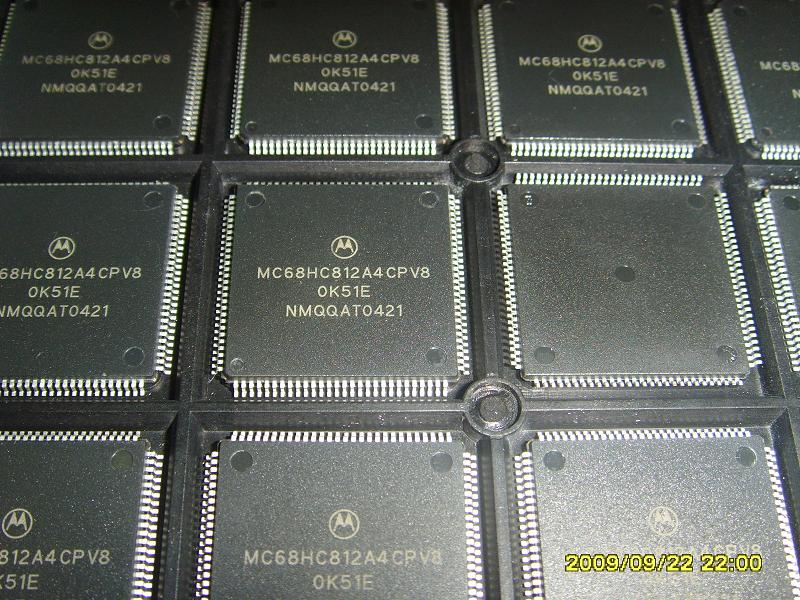

жесткий поддон (хз, как он называется по правильному) на котором от десятков до сетен микр

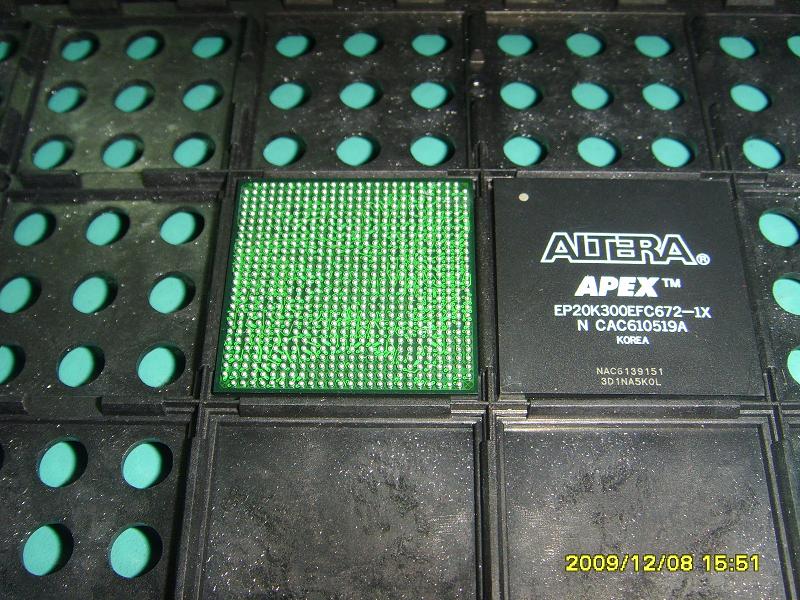

ещё бывает мягкий, суть таже, только материал чуть поплотней, чем у лент

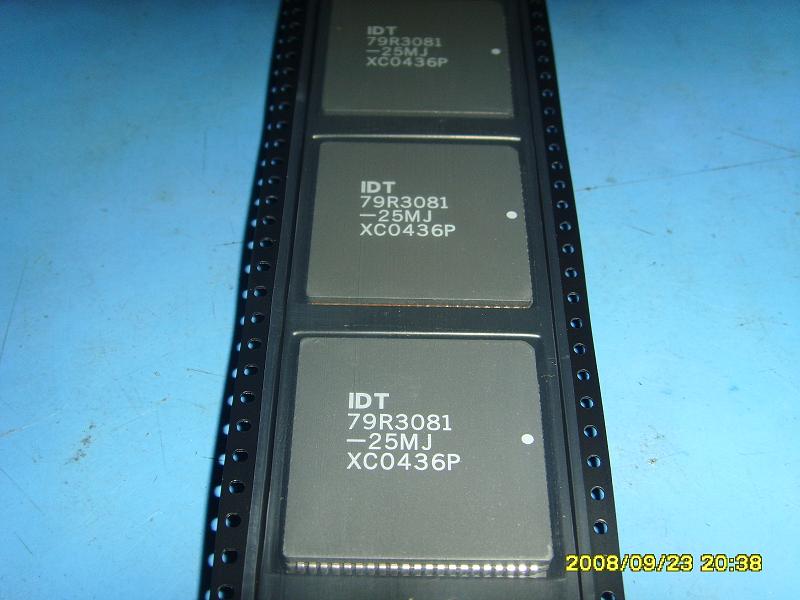

лента и туба



в небольших количествах могут отсылать ещё в пакетиках или в коробочках (от простеньких картонных с паралоном внутри до заказных с переподвыпертом)
Аватара пользователя
Angel71

Сообщения: 9232
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: DIP или многоножка?

Сообщение TomaT » 26 мар 2012, 01:32

Микрочип самплы шлет в стильных пластиковых коробочках с крышечкой на петельках и защелочкой.
Аватара пользователя
TomaT

Сообщения: 354
Зарегистрирован: 25 июл 2007, 10:38
Откуда: Москва (Троицк, МО)
ФИО: Антон Миронов

Re: DIP или многоножка?

Сообщение к561ЛА7 » 26 мар 2012, 13:35

а как у них фьюзы выставлены, например у Атмеги 8 ?
Атмега 8 в ДИП стоит в 1 мегагерц и рабоает без кварца.
На многоножку кварц не нужен случайно? А то запаял, и програматор не видит ее
О любимый мой учитель АВР 123
Надавал ты мне советов, и что вышло, посмотри
Я теперь паяю платы, программирую МК
Заказал я их по почте, у Семенова М.К.
Аватара пользователя
к561ЛА7

Сообщения: 337
Зарегистрирован: 08 дек 2009, 19:21
Откуда: Й-Ола

Re: DIP или многоножка?

Сообщение boez » 27 мар 2012, 12:42

Ровно такие же, должно работать без кварца. Что такое многоножка? tqfp32? Линии питания подключены все (три земли, VCC, AVCC)?
boez

Сообщения: 1974
Зарегистрирован: 27 авг 2008, 10:45
Откуда: Харьков
прог. языки: С/С++

Re: DIP или многоножка?

Сообщение Angel71 » 27 мар 2012, 16:26

многоножка судя по названию топика это всё жутко новое, непонятное и страшное, т.е. всё, что не дип. :) а то, что там внутри абсолютно такие же тиньки/меги это секрет.
Аватара пользователя
Angel71

Сообщения: 9232
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: DIP или многоножка?

Сообщение boez » 27 мар 2012, 19:32

Не, я про конкретный экземпляр, который не видится программатором. И про то, что у конкретно меги 8 в 32-выводном корпусе две ноги vcc и три ноги земли. А у 28-выводного только 1 VCC и две земли. И если хоть один вывод оставить в воздухе, результат будет непредсказуемый.

В общем, проверяй монтаж, цоколевку. Если питание идет на все ноги и SPI+Reset подключены правильно и их ничто не шунтирует - обязан отвечать программатору. В частности как-то пробегала схемка обвязки атмеги с конденсатором 100 мкф на ресете :) Так тоже делать нельзя, ресет должен дергаться программатором легко и шустро.
boez

Сообщения: 1974
Зарегистрирован: 27 авг 2008, 10:45
Откуда: Харьков
прог. языки: С/С++
