помогите создать печатную плату!

Раздел создан специально для людей которым интересна робототехника, но в силу разных причин они не знают с чего начать.
Задавайте ваши вопросы, какими бы простыми они не казались, постоянные посетители форума постараются ответить на них по мере своих сил.
Робот своими руками. Самодельный робот.

помогите создать печатную плату!

Сообщение jmd36 » 20 фев 2012, 16:00

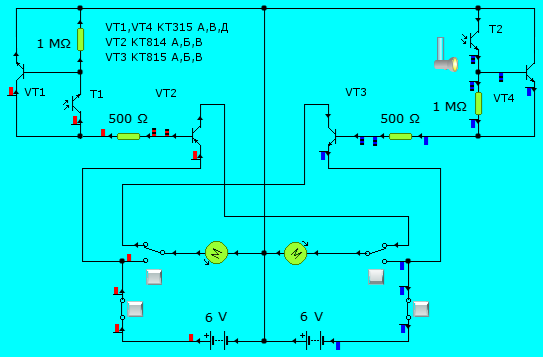

помогите создать печатную плату на одностороннем текстолите!
Вложения
jmd36

Сообщения: 3
Зарегистрирован: 20 фев 2012, 15:55

Re: помогите создать печатную плату!

Сообщение galex1981 » 20 фев 2012, 16:02

А в чем собственно проблема? Вашу недоразводку приложите, поправим
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4360
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: помогите создать печатную плату!

Сообщение jmd36 » 20 фев 2012, 16:06

вот такая,но меня смущает тонкость проводников и очень маленький зазор между ними(

Добавлено спустя 3 минуты 3 секунды:
вот это все в протеусе
Вложения
Новая папка (3).rar
(24.74 КиБ) Скачиваний: 0
333.pdf
(234.63 КиБ) Скачиваний: 0
jmd36

Сообщения: 3
Зарегистрирован: 20 фев 2012, 15:55

Re: помогите создать печатную плату!

Сообщение HarryStar » 20 фев 2012, 16:17

Не, это не маленькая. Вот когда между выводами SMD микросхемы еще 2 проводника проходит - это маленький зазор. Но и то ЛУТом делается. Так что все ок, травите.
Аватара пользователя
HarryStar

Сообщения: 973
Зарегистрирован: 15 ноя 2010, 13:56
Откуда: Нижний Новгород
прог. языки: С, С++, РНР

Re: помогите создать печатную плату!

Сообщение jmd36 » 20 фев 2012, 16:19

а то что проводники маленькой ширины,это не скажеться на самой схеме???
jmd36

Сообщения: 3
Зарегистрирован: 20 фев 2012, 15:55

Re: помогите создать печатную плату!

Сообщение Radist » 21 фев 2012, 03:44

На работу схемы ширина проводников не повлияет. Нормальная разводка, в стиле "Топор".
Аватара пользователя
Radist

Сообщения: 2233
Зарегистрирован: 01 июл 2009, 08:59
Откуда: Екатеринбург
прог. языки: асемблер AVR

Re: помогите создать печатную плату!

Сообщение Alex12 » 14 мар 2012, 20:00

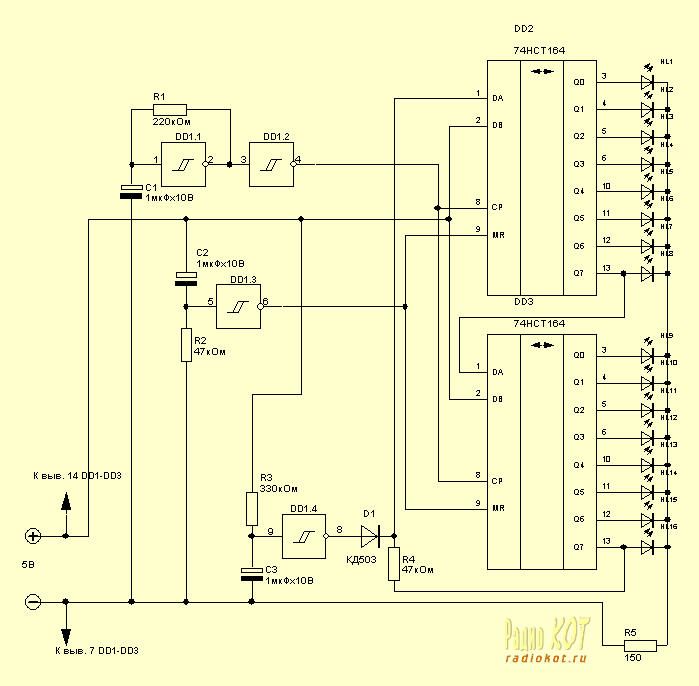

Здравствуйте я по робототехнике новенький и поэтому решил обратится к вам по созданию
печатной платы по схеме от starterz
Alex12

Сообщения: 2
Зарегистрирован: 14 мар 2012, 15:09
Откуда: Европа
