ДВС + генератор

Сообщение GIGOLAS » 19 дек 2011, 16:27

Вот возник глупая, может и нет идея. Взять модельный двигатель (например), или из ряда малогабаритных легких. Сцепись с самодельным генератором, подключить потом к импелерным движкам :friends: . И у нас выйдет чет типа дизель-электровоза :D

Генератор думаю попробовать принцип асинхронного двигателя, бельчье колесо облепляемые супер мошными магнитами (запамятовал умное название магнитов). Катушки 3 фазы оставляем как обычно без изменений, а там фиг знает нужно почитать и эксперементировать.

Надеюсь тапок будет немного, а вобше я думаю что можно применить идею если не налетающих, то на ходячих_ездивших точно. Просто интересно посмотреть вес и мощность по току и время работы связку двигатель-генератор и акум литевый

Как думаю может есть смысл пожертвовать немного весом, но увеличить время автономки.

Вотсь критикуем :beer:
По жизненному опыту я точно знаю, что есть определённый тип людей, который считает что все ему должны.
Я отношу себя к противоположному типу, который постоянно считает себя виноватым в чём либо.
Ненавижу когда кто то пользуется моими недостатками.
Аватара пользователя
GIGOLAS

Сообщения: 302
Зарегистрирован: 22 сен 2008, 22:15
Откуда: Раменки 43

Re: ДВС + генератор

Сообщение Myp » 19 дек 2011, 16:38

модельные моторы стоят дорого и ресурс не такой уж и большой...
может на эти деньги накупить аккумуляторов пачку и менять по мере надобности?
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15942
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: ДВС + генератор

Сообщение GIGOLAS » 19 дек 2011, 16:50

Ну если не влезать в мини габариты, а думать размером с садовую тачку размером, то можно газонокосилку(глушак модернизировать чтобы уменьшить шум) и генератор. Вот сайтик http://canadianwind.net/alt_generator.html что меня натолкнул на мысль.

Как для развлечения ссылка видео пример генератора :D :P

По жизненному опыту я точно знаю, что есть определённый тип людей, который считает что все ему должны.
Я отношу себя к противоположному типу, который постоянно считает себя виноватым в чём либо.
Ненавижу когда кто то пользуется моими недостатками.
Аватара пользователя
GIGOLAS

Сообщения: 302
Зарегистрирован: 22 сен 2008, 22:15
Откуда: Раменки 43

Re: ДВС + генератор

Сообщение boez » 19 дек 2011, 17:31

Это был пример очень плохого генератора :) А вообще - в качестве генератора можно использовать модельный же моторчик бесколлекторный, только надо брать с Kv как можно ниже, либо использовать мультипликатор для повышения оборотов.

Для летающих - боюсь получится тяжеловато, для ездящих - не вопрос, можно сделать такое. Имеет смысл, если ты хочешь получить зверушку, способную активно проездить скажем часов 10 подряд - тут углеводородное топливо вне конкуренции. Просто цифры: литиевый аккум 130 Вт*ч/кг, бензин 10-12 кВт*ч/кг. Но в минус естественно идет масса бензомотора и генератора. Ну и шум. Поэтому выгодно именно для долгоиграющих применений, когда аккума уже не хватает. А таких применений не так и много.
boez

Сообщения: 1974
Зарегистрирован: 27 авг 2008, 10:45
Откуда: Харьков
прог. языки: С/С++

Re: ДВС + генератор

Сообщение legion » 19 дек 2011, 18:06

На БигДоге вроде движок+генератор применяли.
legion

Сообщения: 736
Зарегистрирован: 24 апр 2010, 14:47
Откуда: Уфа
прог. языки: avr asm

Re: ДВС + генератор

Сообщение GIGOLAS » 19 дек 2011, 19:43

Ссылки которые меня заинтриговали

Практическая конструкция, генератор на базе асинхронного двигателя
http://datagor.ru/practice/diy-tech/1138-vetrogenerator-na-baze-asinkhronnogo-dvigatelja..html

Гайдик по, Электродвигатель в качестве генератора электричества
http://ecovoice.ru/blog/renewable-energy/1336.html

Если есть что почитать у вас по генераторам, не откажусь от чтения :)
По жизненному опыту я точно знаю, что есть определённый тип людей, который считает что все ему должны.
Я отношу себя к противоположному типу, который постоянно считает себя виноватым в чём либо.
Ненавижу когда кто то пользуется моими недостатками.
Аватара пользователя
GIGOLAS

Сообщения: 302
Зарегистрирован: 22 сен 2008, 22:15
Откуда: Раменки 43

Re: ДВС + генератор

Сообщение Angel71 » 19 дек 2011, 21:42

GIGOLAS, :oops: электровозы лучше от реактивных турбин работают
Аватара пользователя
Angel71

Сообщения: 9231
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: ДВС + генератор

Сообщение yozik0ff » 19 дек 2011, 22:09

Модельные двигатели - зубудте.
КПД низкое. ресур еще ниже.
Скажем спортивный движок, стоимостью 400 баксов, проходит всреднем 7 галонов. Это 22 литра.
125 млл хватает на 10 минут работы.
скажем 5 литров топлива стоит 1..3 тыщи рублей.
Считайте, на 12 часов работы уйдет топлива на 15 тыщь рублей. Это несчитая самого двигателя.
Аватара пользователя
yozik0ff

Сообщения: 440
Зарегистрирован: 28 авг 2005, 08:30
Откуда: деревня - Тюмения
прог. языки: с++

Re: ДВС + генератор

Сообщение Angel71 » 19 дек 2011, 22:21

наверно, вам видней. газовые генераторы на мини/микро-турбинах производят электричество дешевле, чем у вас в розетке. ядерное электричество оно-то само по себе дешевле, но пока оно с потерями и затратами на инфраструктуру и зарплаты доходит до потребителя...
Аватара пользователя
Angel71

Сообщения: 9231
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: ДВС + генератор

Сообщение GIGOLAS » 20 дек 2011, 00:02

Двс понятное дело пока не выбираю. Пока хочу с генератором разобраться, поэкспериментировать. Пока подумаю, пока магниты закажу, пока приедут с Китая (вроде дешевле будет). А то получится двигло не будет генератор тянуть :x :lol:

Сами понимаете хочется подешевле чтобы вышло, малогабаритное и мошное :twisted:

Шас думаю что раскурочить на донор двигателя :o

...придумал...

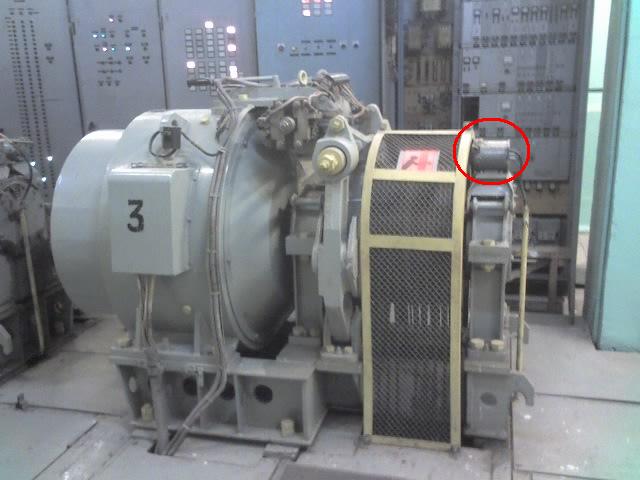

Нашол пациента, ша с отпуска выйду и поиздеваюсь над тахо генератором-поскрешиваю с асинхроником :evil: :twisted: Фотко ниже, тахо генератор в кружочьке :twisted:
Вложения
y_ff9d49eb (1).jpg
По жизненному опыту я точно знаю, что есть определённый тип людей, который считает что все ему должны.
Я отношу себя к противоположному типу, который постоянно считает себя виноватым в чём либо.
Ненавижу когда кто то пользуется моими недостатками.
Аватара пользователя
GIGOLAS

Сообщения: 302
Зарегистрирован: 22 сен 2008, 22:15
Откуда: Раменки 43

Re: ДВС + генератор

Сообщение Angel71 » 20 дек 2011, 00:33

зачем курочать? посмотрите как простенькие самодельыне ветрогенераторы делают, может вам чего из идей приглянется. :oops: это если готовый генератор (машинный, к примеру) накладно или "это не наши методы".
Аватара пользователя
Angel71

Сообщения: 9231
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: ДВС + генератор

Сообщение GIGOLAS » 20 дек 2011, 01:03

Angel71 что есть под рукой, есть из зипа новые тахогенераторы, и кучка асинхроников паленых размером с тахогенератор. Да и таха генераторы некомплектные, с 80 годов утеряны шетечные узлы. Так что пока тем что есть, без ушербу работе.

Пока эксперементы без вкладывания денег, чтобы определьца :roll: а там и может генератор выклянчу из гаража с разбитой иномарки.
По жизненному опыту я точно знаю, что есть определённый тип людей, который считает что все ему должны.
Я отношу себя к противоположному типу, который постоянно считает себя виноватым в чём либо.
Ненавижу когда кто то пользуется моими недостатками.
Аватара пользователя
GIGOLAS

Сообщения: 302
Зарегистрирован: 22 сен 2008, 22:15
Откуда: Раменки 43

Re: ДВС + генератор

Сообщение Duhas » 20 дек 2011, 11:35

эээ, не, такхогенератор НЕ силовое устройство, а измерительное, он оптимизирован под линейность обороты/напряжение..

нужен генератор силовой - в гугл спрашивать генератор для ветряка..

если готовое - любой низкооборотный ДПТ...
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: ДВС + генератор

Сообщение GIGOLAS » 20 дек 2011, 12:53

Duhas если посмеяться, та к генератору прикручен двигатель низкобортный постоянного тока, правда вес его почти 4 тоны. А серьезно если, то под рукой кроме этого нет ничего адекватного. Не правда есть чуть поже фотку кину, но это вещь несерьезная.

....добавил фотку....

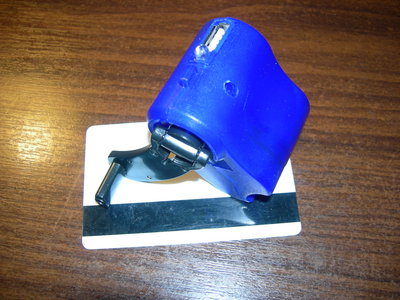

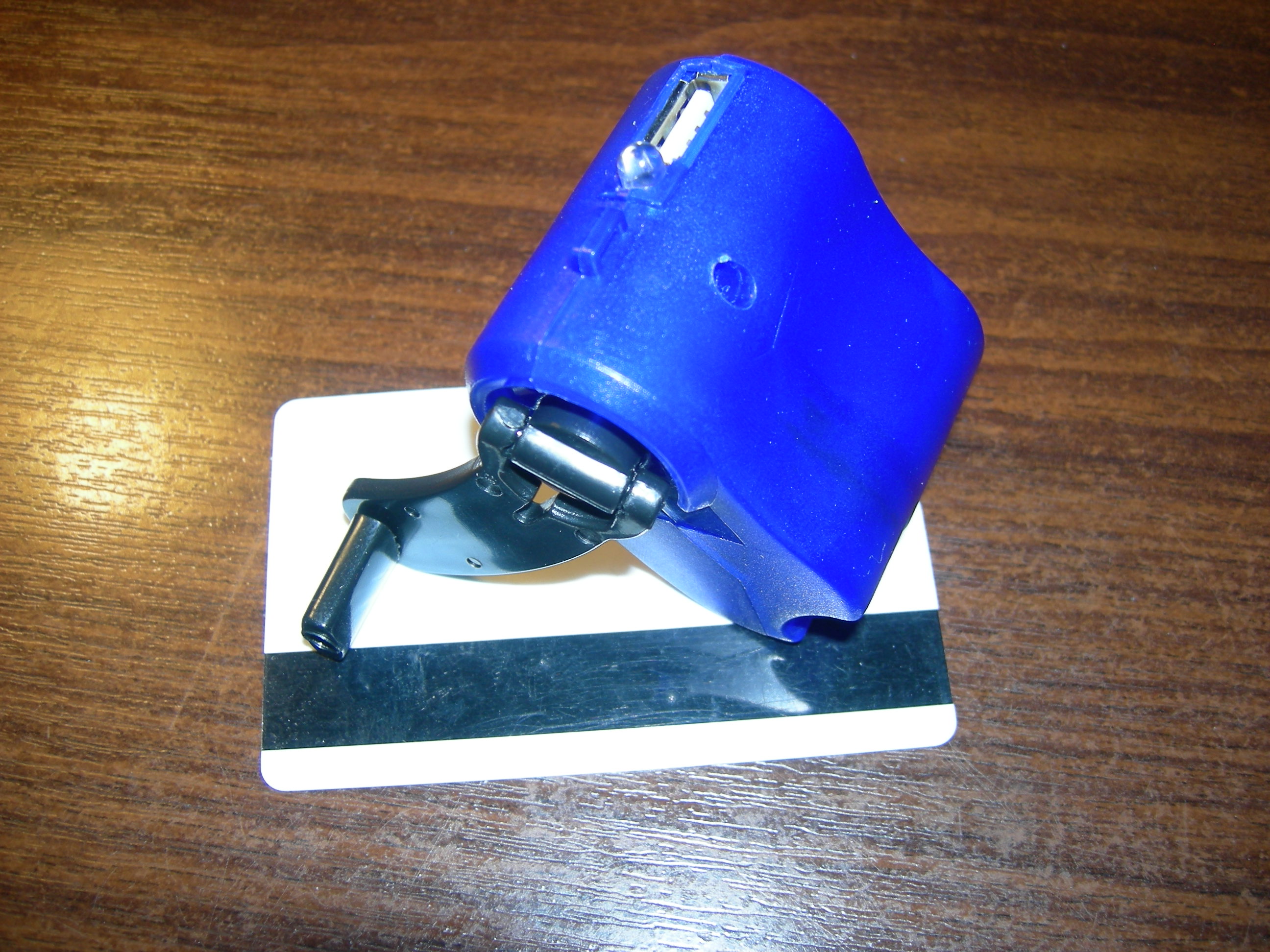

Динамка от ускоглазых братьёв :no:

Добавлено спустя 56 минут 48 секунд:
Возник вопрос, есть ли в Москве производство неодимовых магнитов под заказ, под мой размер и форму ?

Кто сталкивался ?
Вложения
динамка с усб разьемом
По жизненному опыту я точно знаю, что есть определённый тип людей, который считает что все ему должны.
Я отношу себя к противоположному типу, который постоянно считает себя виноватым в чём либо.
Ненавижу когда кто то пользуется моими недостатками.
Аватара пользователя
GIGOLAS

Сообщения: 302
Зарегистрирован: 22 сен 2008, 22:15
Откуда: Раменки 43

Re: ДВС + генератор

Сообщение -= Александр =- » 20 дек 2011, 13:36

Могу посоветовать генератор от скутера или легкого мотоцикла. Представляет собой барабан с магнитами на внутренней стороне и статор с обмотками. Проблема только все это соосно установить - они в большинстве случаев бескорпусные. Если искать корпусной - то это уже Г424 от урала. Но он уже довольно немаленький... Как мотор - проще всего взять силовой агрегат от скутера в сборе. Он довольно компактный и законченный - не надо ничего придумывать - один только трос газа и кнопка пуска. В габариты садовой тележки все это впихнуть можно. Ну или вообще не париться и взять готовый китайский бензогенератор - они щас есть маленькие и недорогие.
Ниндзя - круче всех. Они умеют ходить по воде, делить на ноль и угадывать шаффл в АйПоде.
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3664
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич
