Плата Р/У нужна помощь.

Раздел создан специально для людей которым интересна робототехника, но в силу разных причин они не знают с чего начать.
Задавайте ваши вопросы, какими бы простыми они не казались, постоянные посетители форума постараются ответить на них по мере своих сил.
Робот своими руками. Самодельный робот.

Плата Р/У нужна помощь.

Сообщение ВаДиМ BOT » 20 окт 2011, 19:07

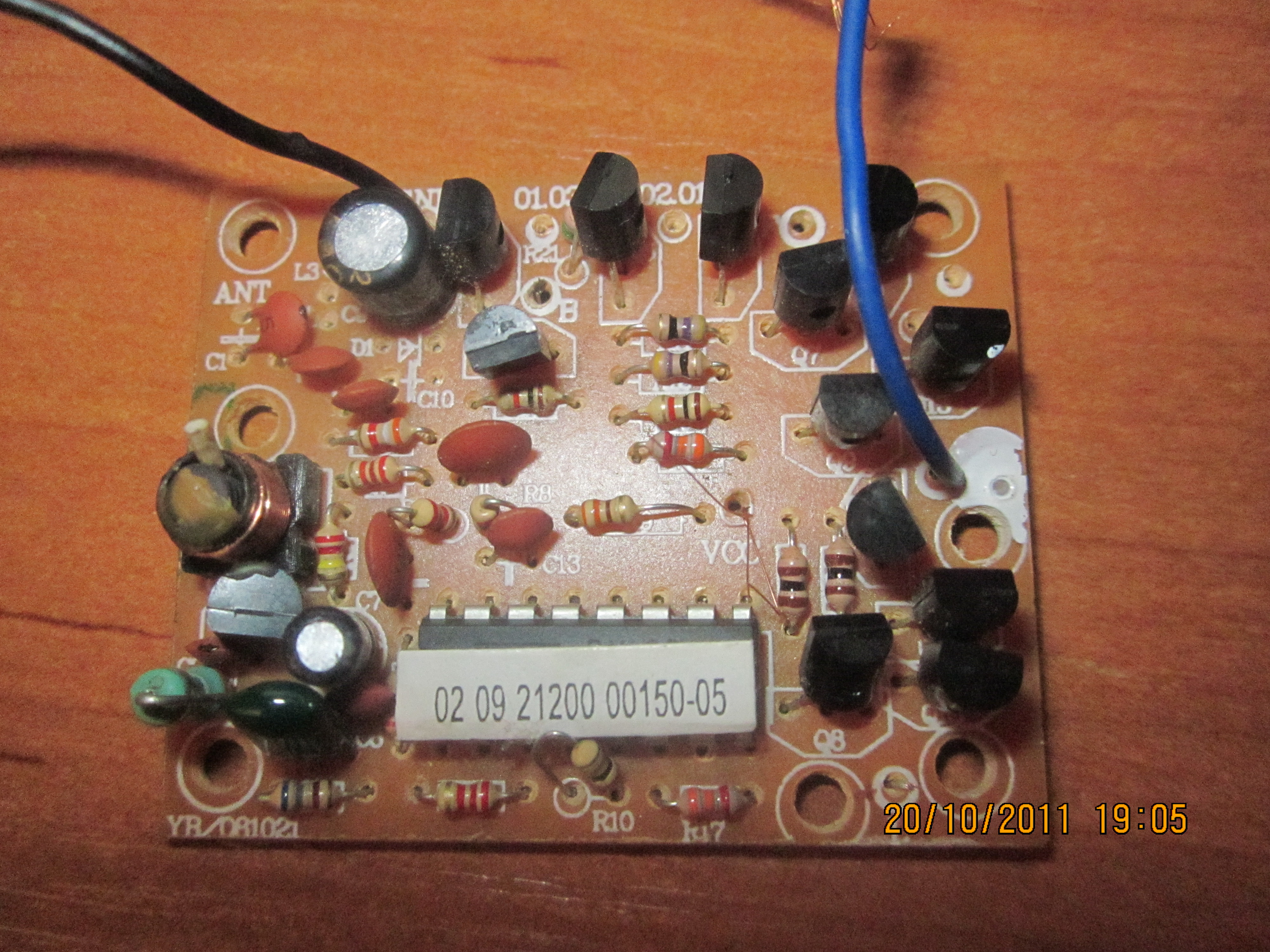

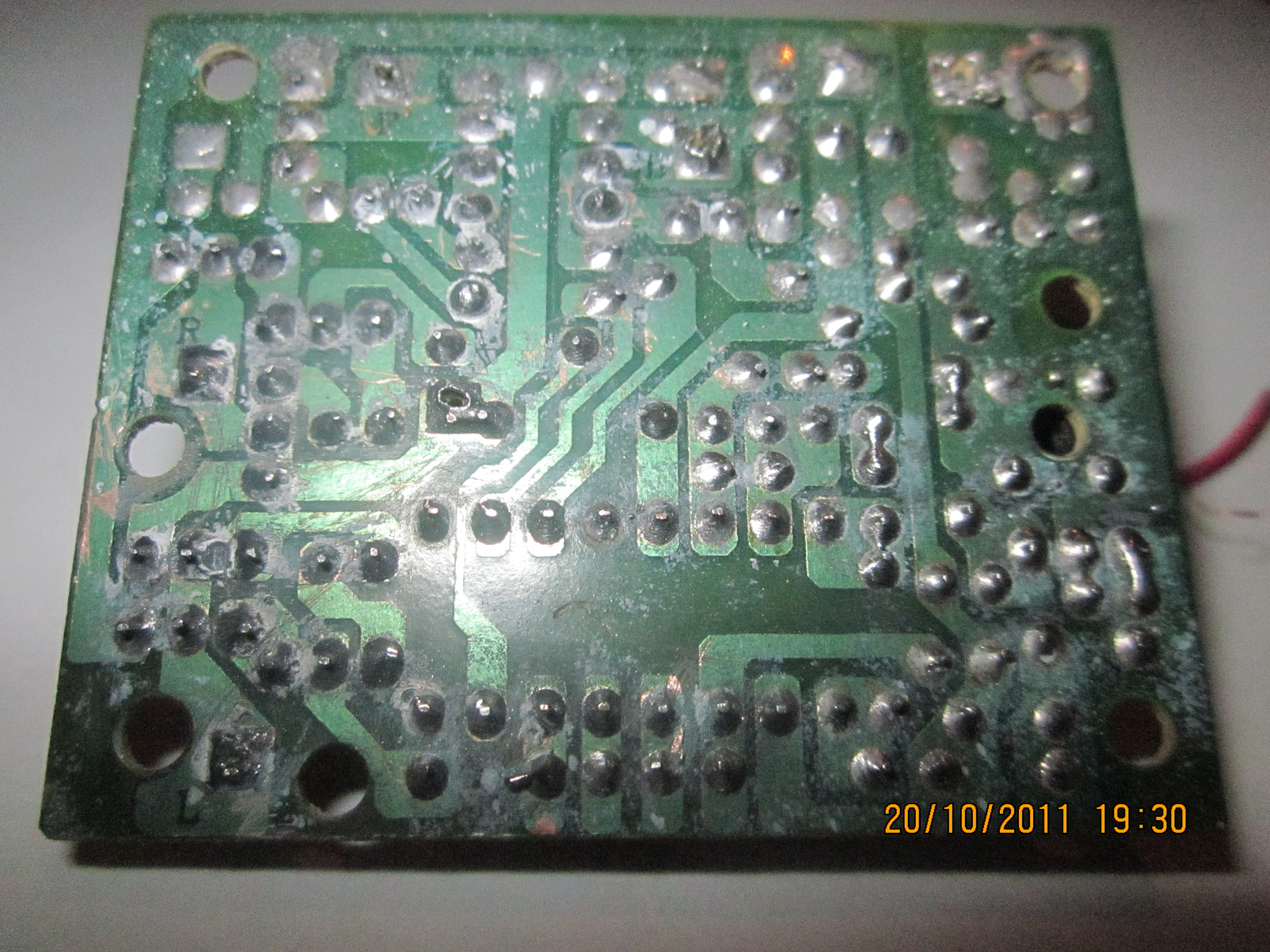

Привет всем, недавно мне в руки попала плата от Р/У машинки но проводов не не было(((((Пульт есть) помогите мне разобраться в плате куда и что подключать) вот фото :arrow: должны подцепляться 2 мотора 1 мотор поворота, 2 мотор главная тяга)
Вложения
На днях кучка пепла и две резиновые подошвы пытались украсть высоковольтный кабель!
Аватара пользователя
ВаДиМ BOT

Сообщения: 33
Зарегистрирован: 19 июн 2011, 04:54
Откуда: Чита
прог. языки: МаТеРнЫй РУССКИЙ
ФИО: Вадим

Re: Плата Р/У нужна помощь.

Сообщение RootAdmin » 21 окт 2011, 05:27

Микросхема рх2? Если да - то в даташите схема есть.
Дым, идущий из всех устройств в помещении предвещает появление электрика.
RootAdmin

Сообщения: 1674
Зарегистрирован: 07 авг 2010, 21:29
Откуда: КМВ
прог. языки: C
ФИО: Андрей

Re: Плата Р/У нужна помощь.

Сообщение ВаДиМ BOT » 21 окт 2011, 09:57

А как проверить? Где сайт даташит есть??????
На днях кучка пепла и две резиновые подошвы пытались украсть высоковольтный кабель!
Аватара пользователя
ВаДиМ BOT

Сообщения: 33
Зарегистрирован: 19 июн 2011, 04:54
Откуда: Чита
прог. языки: МаТеРнЫй РУССКИЙ
ФИО: Вадим

Re: Плата Р/У нужна помощь.

Сообщение RootAdmin » 21 окт 2011, 16:42

Даташитов на них полно. Вот один из них: http://www.adrirobot.it/zap_toys/RX_TX.pdf
Я б для начала помыл, высушил, дал питание на приемник и проверил - имеет смысл восстанавливать или нет.

Добавлено спустя 1 минуту 33 секунды:
Проверить - наклейку оторвать.
Дым, идущий из всех устройств в помещении предвещает появление электрика.
RootAdmin

Сообщения: 1674
Зарегистрирован: 07 авг 2010, 21:29
Откуда: КМВ
прог. языки: C
ФИО: Андрей

Re: Плата Р/У нужна помощь.

Сообщение ВаДиМ BOT » 22 окт 2011, 08:42

Да приёмник работает хорошо и пульт тоже, у микросхемы должно работать 4 функции, вперёд назад, влево в право) но работает только одна вперёд ((((( проверил, но мне бы хотелось чтобы все функции работали ))))))))) :pardon: :pardon: :pardon: :pardon:
На днях кучка пепла и две резиновые подошвы пытались украсть высоковольтный кабель!
Аватара пользователя
ВаДиМ BOT

Сообщения: 33
Зарегистрирован: 19 июн 2011, 04:54
Откуда: Чита
прог. языки: МаТеРнЫй РУССКИЙ
ФИО: Вадим

Re: Плата Р/У нужна помощь.

Сообщение RootAdmin » 22 окт 2011, 11:00

Ну, все просто... Смотрим на выходах микросхемы приемника по даташиту напряжение при подаче соответствующей команды. Если команда проходит (напряжение меняется) - проверяем транзисторы. Там довольно слабые биполярные типа 8050, 8055 или аналоги.
Вот например третий слева в верхнем "ряду" - с виду имеет прогар на корпусе, скорее всего закорочен коллектор-эмиттер.
Меняются транзисторы на любые подходящие по мощности. Можно и русские кт814 - кт-817 ставить, соблюдая проводимость - будет мощнее.
Дым, идущий из всех устройств в помещении предвещает появление электрика.
RootAdmin

Сообщения: 1674
Зарегистрирован: 07 авг 2010, 21:29
Откуда: КМВ
прог. языки: C
ФИО: Андрей
