направление источника звука

Раздел создан специально для людей которым интересна робототехника, но в силу разных причин они не знают с чего начать.
Задавайте ваши вопросы, какими бы простыми они не казались, постоянные посетители форума постараются ответить на них по мере своих сил.
Робот своими руками. Самодельный робот.

направление источника звука

Сообщение chinga » 10 окт 2011, 17:45

Здравствуйте!)
вот занимаюсь проектом) цель, собрать устройство, которое находит направление источника звука.
схема работы таков:

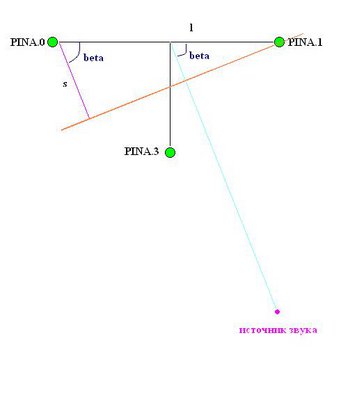

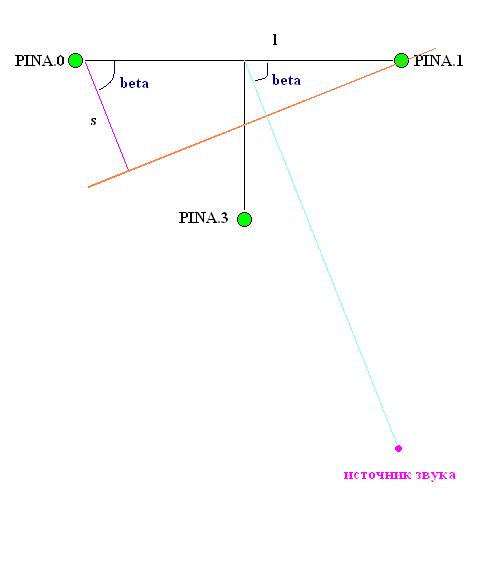

звук двигается волной, и первый сигнал принимает PINA.3, затем ждет на какой микрофон попадет следующим, в нашем случае, принял сигнал вторым PINA.1, и программой считаем время до попадания на второй микрофон, и находим t. и что бы найти s,мы находим v*t, где у нас v=300м/с. теперь cos(beta) = s/l, где l мы знаем (расстояние между микрофонами PINA.1 и PINA.0) в моем случае 97см.
ведь должно же так работать?

вот код:
Код: Выделить всёРазвернуть
/*****************************************************
Chip type : ATmega32
Program type : Application
AVR Core Clock frequency: 16,000000 MHz
Memory model : Small
External RAM size : 0
Data Stack size : 512
*****************************************************/

#include <mega32.h>
#include <stdlib.h>
#include <delay.h>
#include <stdio.h>
#include <math.h>
#include <lcd.h>
#define F_CPU 16000000;

#asm
.equ __lcd_port=0x12; PORTB
#endasm

void main(void){

unsigned char ch1[20];

int t = 0;
float beta1;
float beta;

PORTA=0xFF;
DDRA=0x00;

PORTB=0x00;
DDRB=0x00;

PORTC = 0x00;
DDRC = 0xFF;

lcd_init(16);

while (1){

    if(PINA.3 == 0){
        t = 0;
        while(PINA.0 != 0 && PINA.1 != 0){}

        if(PINA.0 == 0){
            PORTC = 0b00000000;
            PORTC.1 = 1;

        while(PINA.1 != 0){
            t++;
            delay_us(1);
        }

        beta1 = 0.3*t/970;
        beta = beta1*180.0/3.14;
        sprintf( ch1,"beta= %u", beta );

        lcd_gotoxy(0,1);
        lcd_puts(ch1);
        lcd_gotoxy(0,0);
        lcd_puts("in the right");
        delay_ms(2000);
        PORTC = 0b00000000;
        lcd_clear();
    }

    if(PINA.1 == 0){
        PORTC = 0b00000000;
        PORTC.0 = 1;
        while(PINA.0 != 0){
            t++;
            delay_us(10);
        }

        beta1 = 0.3*t/970;
        beta = beta1*180.0/3.14;
        sprintf( ch1,"beta= %u", beta );

        lcd_gotoxy(0,1);
        lcd_puts(ch1);
        lcd_gotoxy(0,0);
        lcd_puts("in the left");
        delay_ms(2000);
        PORTC = 0b00000000;
        lcd_clear();
        }

        lcd_gotoxy(0,0);
        lcd_puts("in IF");
}

PORTC = 0b11110000;
lcd_gotoxy(0,0);
lcd_puts("out IF");

}
}

и при тестировании значение k начинает гнать, то есть показывать 20мкс и в следующий раз может показать 100000мкс. бывает даже когда показывает 0. но единственное что правильно работает, это он находит с права сигнал или с слева.
может быть проблема в микросхеме? что мк не успевает делать каун каждый микросекунд. проблема в мк?
Вложения
chinga

Сообщения: 203
Зарегистрирован: 24 дек 2008, 17:55
Откуда: Актюбинск

Re: направление источника звука

Сообщение Vovan » 10 окт 2011, 19:23

Не смотрю код, т.к. иноязычный я, а сообщу лишь те "подводные камни" с которыми столкнулся создавая робота-слухача, неск. лет назад. Во-первых кроме микрофона и кроме фильтра НЧ (на необходимую частоту звука, если это нужно) имеется некий ОУ наверное. Дык вот мне пришлось сначала отстроить прием звука в аналоговой ветке девайса, так, чтобы МК (я строил на 2313) с легкостью распознавал 1 и 0. После того когда это было более менее отстроено, вылез отраженный сигнал от стен и предметов, пришлось снизить чувствительность, а громкость звука повысить... Много времени было потрачено на правильную ориентировку микрофонов, т.к. робот был низкий, а расстояние между "ушами" всего 9см.
Т.о. предлагаю максимум внимания уделить аналоговой части "слуха".
Естесно это не панацея, но сообщаю чисто из собственного опыта, если все что я сообщил ужЕ учтено, извиняюсь...
_________
Sincerely,
Vovan
Аватара пользователя
Vovan

Сообщения: 3340
Зарегистрирован: 05 окт 2005, 12:03
Откуда: Литва
прог. языки: asm

Re: направление источника звука

Сообщение chinga » 10 окт 2011, 19:33

у меня датчик http://robozone.su/2008/05/31/sdvoennyj ... -baze.html. со встроенным компаратором.
и выходы беру цифорвые
chinga

Сообщения: 203
Зарегистрирован: 24 дек 2008, 17:55
Откуда: Актюбинск

Re: направление источника звука

Сообщение chinga » 11 окт 2011, 11:24

может микроконтроллер поменять? уже почти год использую
chinga

Сообщения: 203
Зарегистрирован: 24 дек 2008, 17:55
Откуда: Актюбинск

Re: направление источника звука

Сообщение HarryStar » 11 окт 2011, 14:15

У вас какой-то странный алгоритм судя по коду. Или по крайней мере очень непрозрачно написан.

Нужно:
1) Ждать пока на всех 3х входах будет 0 - начальное состояние - тишина.
2) Опрашивать все 3 и ждать пока хотя бы на одном будет 1 - пошел звук
3) Засечь время
4) Опрашивать остальные 2 и ждать пока на них будет 1
5) Записать время на обоих
6) Расчеты и вывод результата
7) Переход к 1)

У вас, скажем прямо, код непонятно написан и четкую логику проследить трудновато.

Добавлено спустя 5 минут 4 секунды:
chinga писал(а):может микроконтроллер поменять? уже почти год использую

Думаете протух? :)
Если программируется и верификация проходит, значит все нормально
Аватара пользователя
HarryStar

Сообщения: 973
Зарегистрирован: 15 ноя 2010, 13:56
Откуда: Нижний Новгород
прог. языки: С, С++, РНР

Re: направление источника звука

Сообщение Strijar » 11 окт 2011, 17:03

А мне вот не понятно зачем там 3 датчика? Разве 2-х не достаточно? Пришел сначало в правый - ждем пока появиться в левом, пришел в левый - ждем правый. А может проще - записывать звук постоянно через АЦП и делать свертку между двумя каналами?
Аватара пользователя
Strijar

Сообщения: 587
Зарегистрирован: 28 авг 2006, 17:09
Откуда: Всеволожск (СПб)
прог. языки: С, Dao, Lua, VHDL, Verilog
ФИО: Олег Белоусов

Re: направление источника звука

Сообщение HarryStar » 11 окт 2011, 18:08

3 датчика для 360 градусов. 2 датчика дают зеркальную неопределенность. Я так понимаю ТС надо именно полный круг.
Аватара пользователя
HarryStar

Сообщения: 973
Зарегистрирован: 15 ноя 2010, 13:56
Откуда: Нижний Новгород
прог. языки: С, С++, РНР

Re: направление источника звука

Сообщение chinga » 11 окт 2011, 18:28

1) Ждать пока на всех 3х входах будет 0 - начальное состояние - тишина.
2) Опрашивать все 3 и ждать пока хотя бы на одном будет 1 - пошел звук
3) Засечь время
4) Опрашивать остальные 2 и ждать пока на них будет 1
5) Записать время на обоих
6) Расчеты и вывод результата
7) Переход к 1)

1) ждем когда на 1ый поступит сигнал.
когда звук издастся он поступит на первый датчик и и ждем когда поступит на второй или третьи. и когда поступит на третьи затем примется вторым. и мы считываем время с появления сигнала на второй по третьи. и дальше по формуле.

3 датчика для 360 градусов. 2 датчика дают зеркальную неопределенность. Я так понимаю ТС надо именно полный круг.


нет, третьи датчик для себя) можно и убрать. прост когда поступает сигнал на второй и затем на третьи, и на след хлопок будет влиять как с третьего начнется) не знаю объяснил или нет) вообщем поступает на второй и третьи, и когда на третьи поступит он сразу идет на третьи и ждет второй датчик) думаю объяснил)

3 датчика для 360 градусов. 2 датчика дают зеркальную неопределенность. Я так понимаю ТС надо именно полный круг.

это пробовал, но там трудновато будет с точными цифрами. я думаю что так не точно будет) и вычисление там уже другая)

Думаете протух?
Если программируется и верификация проходит, значит все нормально

прост бывает когда глючит)

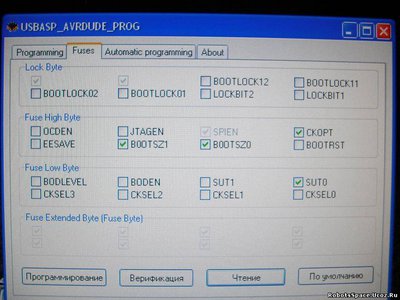

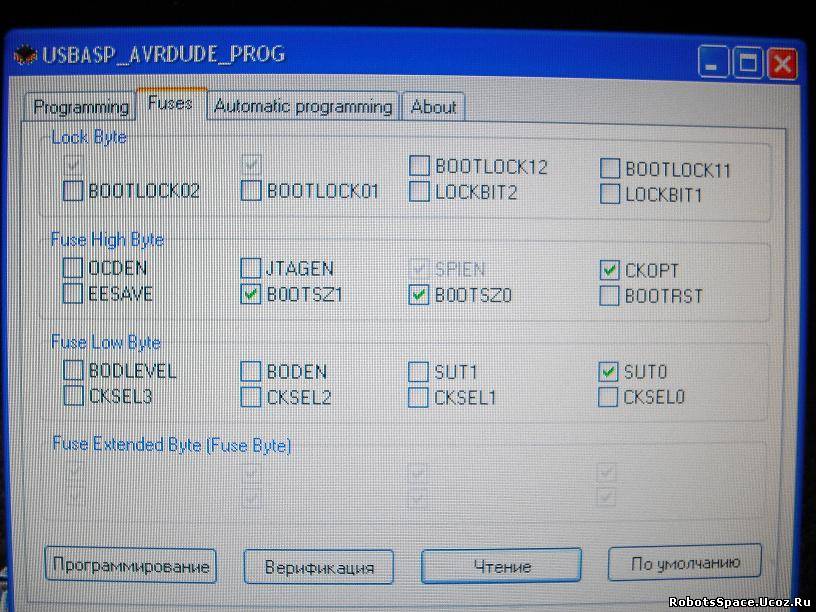

что бы включить внешний кварц так же фъюзы выставляем?
Вложения
Fusen
chinga

Сообщения: 203
Зарегистрирован: 24 дек 2008, 17:55
Откуда: Актюбинск

Re: направление источника звука

Сообщение HarryStar » 11 окт 2011, 18:58

chinga писал(а):думаю объяснил

Вообще не объяснили.
У вас явная ошибка в рассуждениях. Попробуйте по моему алгоритму и все получится. Если вам 3й датчик не нужен и достаточно 180 градусов, то соотв алгоритм упрощается:

1) Ждать пока на всех 2х входах будет 0 - начальное состояние - тишина.
2) Опрашивать все 2 и ждать пока хотя бы на одном будет 1 - пошел звук
3) Засечь время
4) Опрашивать оставшийся и ждать пока на нем будет 1
5) Записать время
6) Расчеты и вывод результата
7) Переход к 1)
Аватара пользователя
HarryStar

Сообщения: 973
Зарегистрирован: 15 ноя 2010, 13:56
Откуда: Нижний Новгород
прог. языки: С, С++, РНР

Re: направление источника звука

Сообщение chinga » 11 окт 2011, 19:59

1) Ждать пока на всех 2х входах будет 0 - начальное состояние - тишина.
2) Опрашивать все 2 и ждать пока хотя бы на одном будет 1 - пошел звук
3) Засечь время
4) Опрашивать оставшийся и ждать пока на нем будет 1
5) Записать время
6) Расчеты и вывод результата
7) Переход к 1)

вот так и у меня работает))точнее мой алгоритм такой :D
я не смог объяснить))))

Добавлено спустя 3 минуты 8 секунд:
а фъюзы правильно выставлены?
chinga

Сообщения: 203
Зарегистрирован: 24 дек 2008, 17:55
Откуда: Актюбинск

Re: направление источника звука

Сообщение space » 11 окт 2011, 20:01

chinga писал(а):что бы включить внешний кварц так же фъюзы выставляем?

Fuse SUT0 можно убрать
Аватара пользователя
space

Сообщения: 548
Зарегистрирован: 17 июн 2007, 23:44
Откуда: Тула
прог. языки: Bascom AVR Basic, CodeVisionAVR
ФИО: Замотаев Кирилл Игоревич

Re: направление источника звука

Сообщение chinga » 12 окт 2011, 11:01

работа с АЦП, он посчитает все и вот так: в начале ацп показывает примерно 20, затем после хлопка 100, ну в этой области, потом и стоит примерно в 90, не снижается значение, и следующий хлопок, и дальше 200 примерно, и затем 190 держит и стоит.. но иногда бывает когда нормально снижается значение. или там типа подтягивающего резистора надо поставить?

Добавлено спустя 35 минут 29 секунд:
убрал передний микрофон.
Код: Выделить всёРазвернуть
/*****************************************************
Chip type               : ATmega32
Program type            : Application
AVR Core Clock frequency: 16,000000 MHz
Memory model            : Small
External RAM size       : 0
Data Stack size         : 512
*****************************************************/

#include <mega32.h>
#include <stdlib.h>
#include <delay.h>
#include <stdio.h>
#include <math.h>
#define F_CPU 16000000;

#asm
   .equ __lcd_port=0x12; PORTB
#endasm

#include <alcd.h>

void main(void){
unsigned char ch1[20];
int k = 0;
int i;

PORTA=0xFF;
DDRA=0x00;

PORTB=0x00;
DDRB=0x00;

PORTC = 0x00;
DDRC = 0xFF;

lcd_init(16);

lcd_gotoxy(2,0);
lcd_puts("sound test");
delay_ms(1000);

    for(i = 0; i<16; i++){
        lcd_gotoxy(i,1);
        lcd_putchar(0xff);
        delay_ms(500);
    }

    lcd_clear();
    lcd_gotoxy(3,0);
    lcd_puts("start test");
    delay_ms(1000);
    lcd_clear();

while (1){

     if(PINA.0 == 0){
        PORTC = 0b00000000;
        PORTC.1 = 1;
        k = 0;
        lcd_clear();

        while(PINA.1 != 0){
            k++;
            delay_us(1);
        }
        sprintf( ch1,"k=%u", k );
        lcd_gotoxy(0,1);
        lcd_puts(ch1);
        lcd_gotoxy(0,0);
        lcd_puts("in the right");
        k = 0;
        delay_ms(2000);
        PORTC = 0b00000000;
        lcd_clear();
    }

    if(PINA.1 == 0){
        PORTC = 0b00000000;
        PORTC.0 = 1;
        k = 0;
        lcd_clear();

        while(PINA.0 != 0){
            k++;
            delay_us(1);
        }
        sprintf( ch1,"k=%u", k );
        lcd_gotoxy(0,1);
        lcd_puts(ch1);
        lcd_gotoxy(0,0);
        lcd_puts("in the left");
        k = 0;
        delay_ms(2000);
        PORTC = 0b00000000;
        lcd_clear();
    }

    if(PINA.1 == 0 && PINA.0 == 0){\
        lcd_clear();
        lcd_gotoxy(0,1);
        lcd_puts("in the center");
        delay_ms(3000);
    }

    PORTC = 0b11110000;
    lcd_gotoxy(0,0);
    lcd_puts("out IF");

}
}


но результат тот же. прыгает жестко. то 0 показывает время между двумя микрофонами, то 30 или даже выше 1000.
chinga

Сообщения: 203
Зарегистрирован: 24 дек 2008, 17:55
Откуда: Актюбинск

Re: направление источника звука

Сообщение dccharacter » 12 окт 2011, 12:19

От чего питается схема? Имел цирк с АДЦ при питании от USB - там сетевая помеха все рушит. Для таких точных измерений надо делать опторазвязанное питание.
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4880
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей

Re: направление источника звука

Сообщение chinga » 12 окт 2011, 12:32

питается от аккума 12В. через стабилизатор крен на 5.
chinga

Сообщения: 203
Зарегистрирован: 24 дек 2008, 17:55
Откуда: Актюбинск

Re: направление источника звука

Сообщение Radist » 12 окт 2011, 13:37

Может быть я чего-то не понимаю. Известно лишь разница по времени прихода звука. А чтобы узнать где находится источник звука - надо знать два пути прохождения звука. Звук от источника распространяется во все стороны, доходит до первого микрофона - он включает таймер, потом до второго - он выключает таймер. У меня вот какое сомнение: достаточно ли этой информации, чтобы вычислить координаты источника звука? В качестве примера: источник звука находится точно между ушами на любом расстоянии от базы. Дельта равна нулю. И где источник? Но может быть это только для середины работает? Интуиция говорит что нельзя, а доказать выкладками математическими пока не могу.
Аватара пользователя
Radist

Сообщения: 2233
Зарегистрирован: 01 июл 2009, 08:59
Откуда: Екатеринбург
прог. языки: асемблер AVR
