реле времени

Раздел создан специально для людей которым интересна робототехника, но в силу разных причин они не знают с чего начать.
Задавайте ваши вопросы, какими бы простыми они не казались, постоянные посетители форума постараются ответить на них по мере своих сил.
Робот своими руками. Самодельный робот.

реле времени

Сообщение deos327 » 09 сен 2011, 08:50

добрый день. нужна простая схема или реле времени. задача следующая - например работают два двигателя с независимым питанием друг от друга. при нажатии на кнопку отключается 1 двигатель, второй продолжает работать. после того как кнопку отпустить 1 двигатель должен включиться через 5 - 7 секунд. схема 12 в. у кого какие предложения? заранее спасибо.
deos327

Сообщения: 3
Зарегистрирован: 03 сен 2011, 12:33

Re: реле времени

Сообщение =DeaD= » 09 сен 2011, 08:53

А при чем тут второй двигатель, если он от первого и кнопки не зависит? :)
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: реле времени

Сообщение Myp » 09 сен 2011, 08:55

а зачем в условии задачи второй мотор если он никак не задействуется?
тебе надо просто чтобы мотор включался с задержкой.
можно купить готовое реле времени ну или использовать таймер 555
настроить его на включение нагрузки спустя 5 секунд после отпускания кнопки.

кнопку нажали, напряжение на схеме и моторе пропало, кнопку отпустили, напряжение на схеме появилось, заработал таймер, отсчитал 5 секунд и включил мотор.

гдето тут была программа которая расчитывала параметры деталек для 555 таймера.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15903
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: реле времени

Сообщение =DeaD= » 09 сен 2011, 09:04

http://cxem.net/beginner/beginner51.php - схема 6, там 10-минутный таймер (настраиваемый в пределах 10 минут).
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: реле времени

Сообщение deos327 » 09 сен 2011, 13:06

второй двигатель должен в это время работать что бы повернуть устройство. а если нажать другую кнопку то чтобы все было наоборот тоесть правый выключается а левый работает.
deos327

Сообщения: 3
Зарегистрирован: 03 сен 2011, 12:33

Re: реле времени

Сообщение Vovan » 09 сен 2011, 23:31

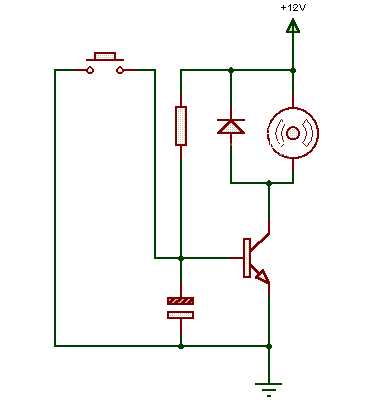

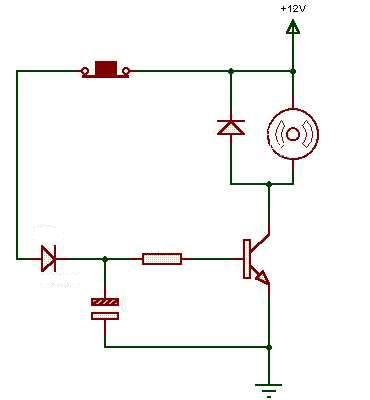

Если плавный СТАРТ мотора после его остановки не раздражает, то можно задержку включения осуществить на транзисторе и конденсаторе в цепи базы последнего, принципиально (с кнопкой на размыкание и кнопкой на замыкание) это выглядит так:
Вложения
_________
Sincerely,
Vovan
Аватара пользователя
Vovan

Сообщения: 3340
Зарегистрирован: 05 окт 2005, 12:03
Откуда: Литва
прог. языки: asm
