Схема Смещение сигнала

Сообщение brucemax » 03 авг 2011, 16:36

Диапозон измеряемого сигнала от -5 мВ до 22 мВ, но работа производиться с положительным сигналом.. какой схемкой можно сместить сигнал в положительную полярность?
brucemax

Сообщения: 1
Зарегистрирован: 03 авг 2011, 16:31

Re: Схема Смещение сигнала

Сообщение =DeaD= » 03 авг 2011, 17:18

Поставьте резисторный делитель в отношении 900 кОм и 1 кОм между скажем 5V и измеряемым сигналом X, а с середины делителя снимайте уровень X+1/901*(5V-X), что гарантированно будет выше чем 0V.

При X=-0.005V у вас будет на выходе -0.005+1/901*(5.005)=0.000555V
При X=0.022V у вас будет на выходе 0.022+1/901*(4.978)=0.027525V

Если я нигде не наврал :)
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Схема Смещение сигнала

Сообщение dccharacter » 03 авг 2011, 18:10

ээээ
а у источника сигнала с сенсором общая земля?
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4870
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей

Re: Схема Смещение сигнала

Сообщение Radist » 04 авг 2011, 07:35

Входной сигнал напоминает термопарный. Вопрос задан конкретный, но все-таки отвечу не на него: хотелось бы подробностей про систему, потому что если это термопара и ацп, то сигнал смещают просто подавая его относительно опорника. Но это годится не для всех случаев, поэтому и спрашиваю про систему, и поподробнее, пожалуйста.
Аватара пользователя
Radist

Сообщения: 2233
Зарегистрирован: 01 июл 2009, 08:59
Откуда: Екатеринбург
прог. языки: асемблер AVR

Re: Схема Смещение сигнала

Сообщение avr123.nm.ru » 04 авг 2011, 11:07

brucemax писал(а):Диапозон измеряемого сигнала от -5 мВ до 22 мВ, но работа производиться с положительным сигналом.. какой схемкой можно сместить сигнал в положительную полярность?

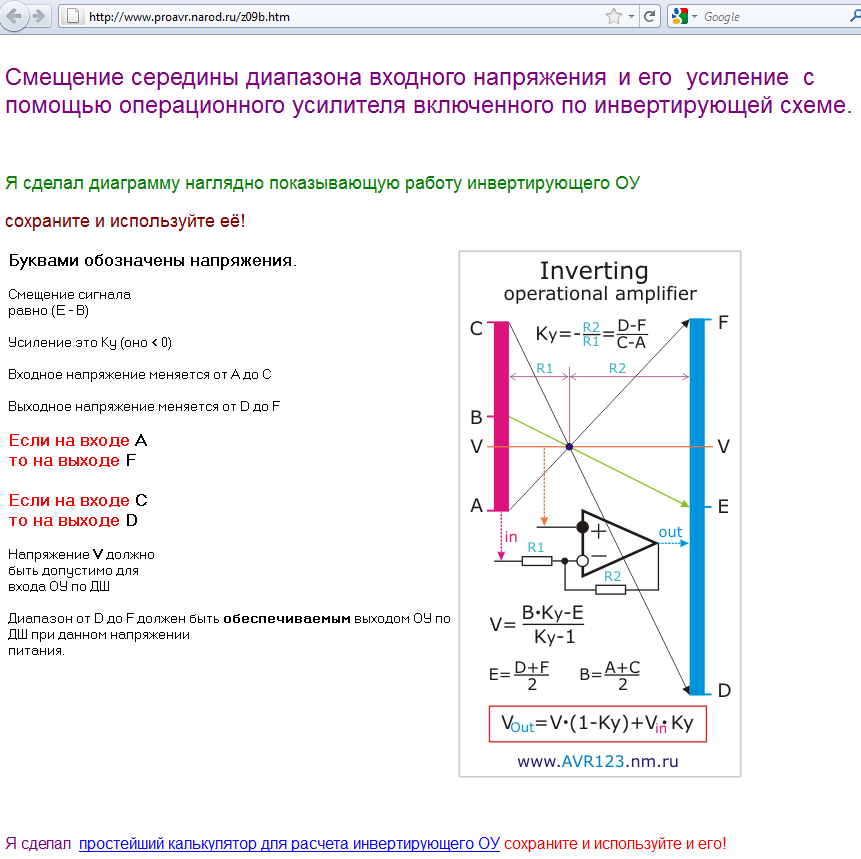

Вот схема смещения и номограмма для расчетов - нормирование и фильтрация сигналов перед АЦП - http://www.proavr.narod.ru/z09b.htm
Вложения
инвертирующий усилитель смещение сигнала расчет диаграмма.png
Читайте !
