Сканер штрих-кодов - для чего применить.

Сообщение NeON79 » 18 июл 2011, 14:23

Доброго времени суток всем.
Обломились мне на халяву пару сканеров штрих-кодов, старенькие, но рабочие. Эмулируют клавиатуру, так что подключение без проблем. Осталось ответить на извечный вопрос: А накуа?))) Что бы с ними такого замутить? Ни у кого идей нету?
Никогда не бойся делать то, что ты не умеешь. Ковчег был сооружен любителем. Профессионалы построили “Титаник“
2:5020/2140.1979@fidonet
Аватара пользователя
NeON79

Сообщения: 536
Зарегистрирован: 09 май 2011, 16:43
Откуда: Украина, Киев
прог. языки: Нецензурный
ФИО: Евгений НеОН

Re: Сканер штрих-кодов - для чего применить.

Сообщение Eruman » 18 июл 2011, 14:58

Ворота открывать, ну или калитку.
Соединяй и здравствуй.
Аватара пользователя
Eruman

Сообщения: 767
Зарегистрирован: 12 авг 2010, 15:10
Откуда: Астраханская обл.

Re: Сканер штрих-кодов - для чего применить.

Сообщение NeON79 » 18 июл 2011, 15:04

Я имел в виду применение на автономном роботе)))
Никогда не бойся делать то, что ты не умеешь. Ковчег был сооружен любителем. Профессионалы построили “Титаник“
2:5020/2140.1979@fidonet
Аватара пользователя
NeON79

Сообщения: 536
Зарегистрирован: 09 май 2011, 16:43
Откуда: Украина, Киев
прог. языки: Нецензурный
ФИО: Евгений НеОН

Re: Сканер штрих-кодов - для чего применить.

Сообщение Eruman » 18 июл 2011, 15:10

Тогда ворота находить ;)
А еще можно шахматную машину собрать, фигурки штрихкодами обозначить, да и клетки тоже. Евробот2011 смотрел? Типа того что-то.
Соединяй и здравствуй.
Аватара пользователя
Eruman

Сообщения: 767
Зарегистрирован: 12 авг 2010, 15:10
Откуда: Астраханская обл.

Re: Сканер штрих-кодов - для чего применить.

Сообщение =DeaD= » 18 июл 2011, 15:15

Наклеить по плинтусам штрих-коды координат и замутить навигацию по квартире :)
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Сканер штрих-кодов - для чего применить.

Сообщение NeON79 » 18 июл 2011, 15:45

=DeaD= писал(а):Наклеить по плинтусам штрих-коды координат и замутить навигацию по квартире :)

А что, тоже вариант))). Только вот дальность действия сканера ограничена. ладно, расковыряю, погляжу, что у него внутрях. Фотоотчёт делать?
Никогда не бойся делать то, что ты не умеешь. Ковчег был сооружен любителем. Профессионалы построили “Титаник“
2:5020/2140.1979@fidonet
Аватара пользователя
NeON79

Сообщения: 536
Зарегистрирован: 09 май 2011, 16:43
Откуда: Украина, Киев
прог. языки: Нецензурный
ФИО: Евгений НеОН

Re: Сканер штрих-кодов - для чего применить.

Сообщение Michael_K » 18 июл 2011, 15:50

канешна!!! Давно хотел посмотреть....
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Сканер штрих-кодов - для чего применить.

Сообщение =DeaD= » 18 июл 2011, 15:52

NeON79 писал(а):Только вот дальность действия сканера ограничена.

Так надо сначала доехать до препятствия и тогда проезжая вдоль него - пытаться прочитать штрих-коды при этом.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Сканер штрих-кодов - для чего применить.

Сообщение NeON79 » 18 июл 2011, 23:38

К сожалению, препарирование сканера откладывается до завтра, до вечера - работа. Но будет обязательно!
Никогда не бойся делать то, что ты не умеешь. Ковчег был сооружен любителем. Профессионалы построили “Титаник“
2:5020/2140.1979@fidonet
Аватара пользователя
NeON79

Сообщения: 536
Зарегистрирован: 09 май 2011, 16:43
Откуда: Украина, Киев
прог. языки: Нецензурный
ФИО: Евгений НеОН

Re: Сканер штрих-кодов - для чего применить.

Сообщение Eruman » 21 июл 2011, 23:33

Сканером можно пиво из холодильника определять строго нужной марки.
Соединяй и здравствуй.
Аватара пользователя
Eruman

Сообщения: 767
Зарегистрирован: 12 авг 2010, 15:10
Откуда: Астраханская обл.

Re: Сканер штрих-кодов - для чего применить.

Сообщение NeON79 » 03 авг 2011, 21:35

Итак, как и обещал - препарирование сканера штрих-кодов.
Сканера бывают нескольких типов, но подразделяются на две категории - светодиодные и лазерные. Тут препарирую светодиодный (лазерного под руками нету, но тоже препарирую..попозжее)
Итак:

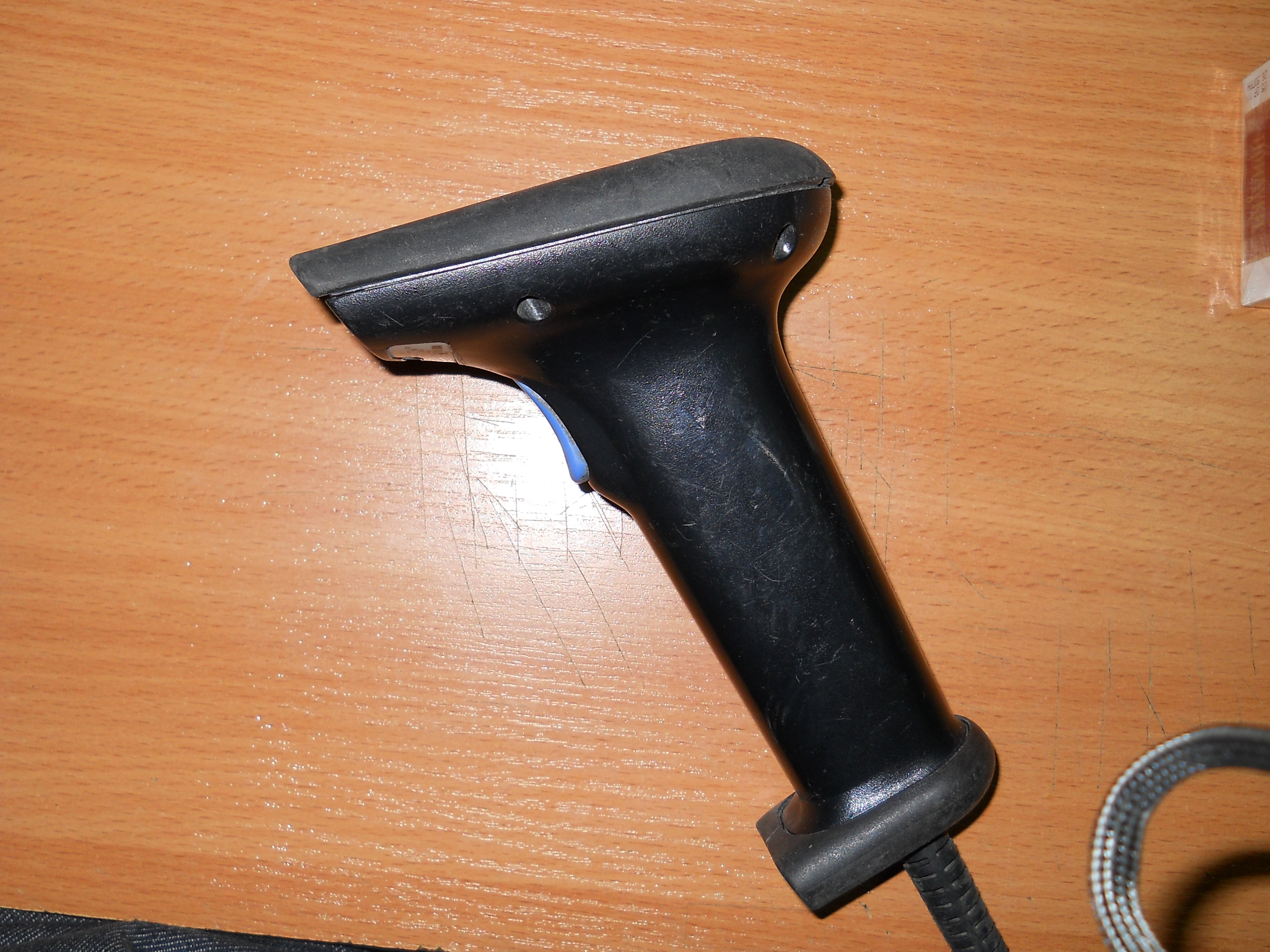

Пистолетного типа, курок запускает сканер.
Внешний вид

Включается в разрыв клавиатуры, так что на выходи имеет скан-коды клавиш.

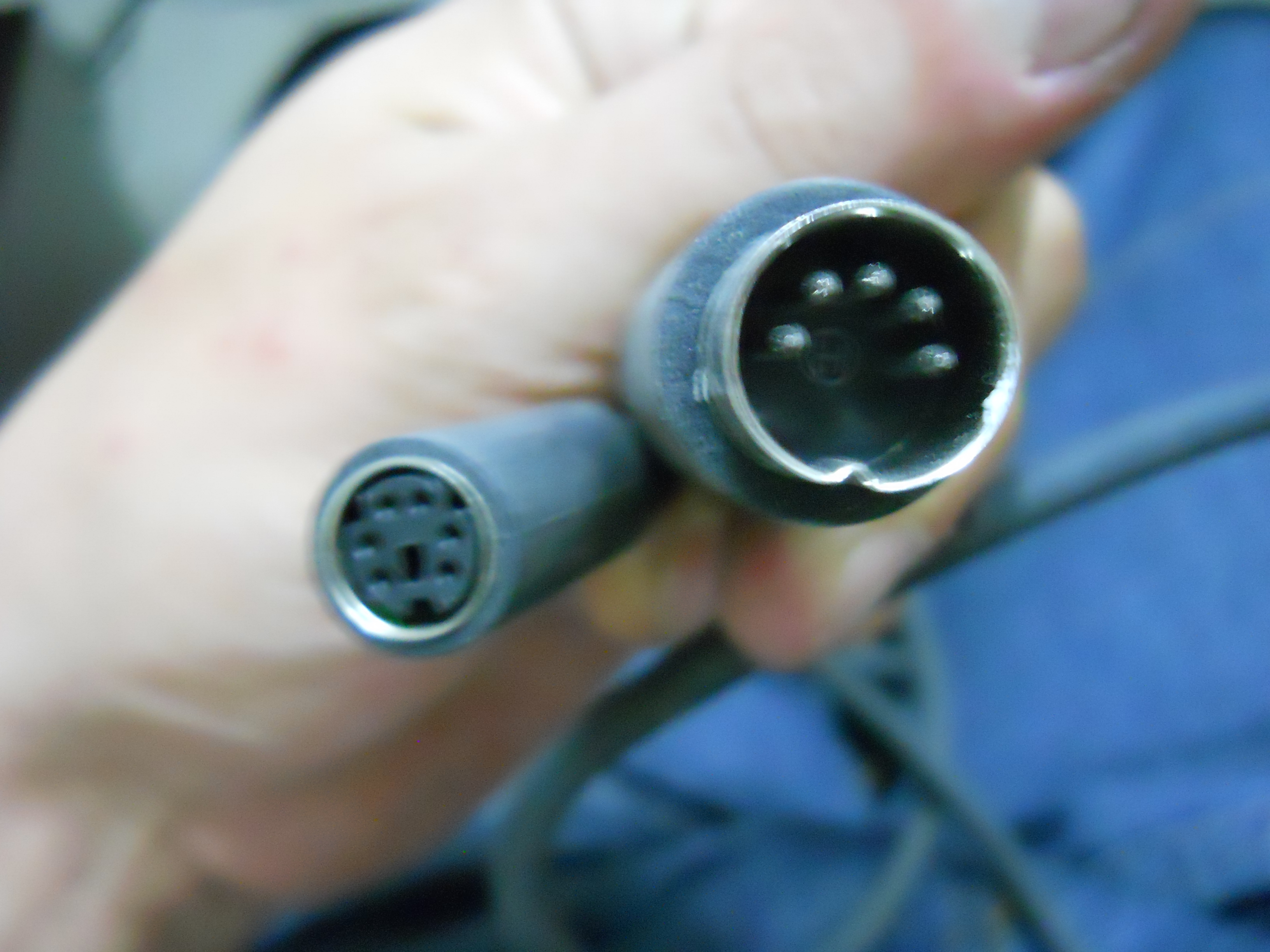

Разёмы подключения

Видимо, на случай нехватки питания, имеет разъём для дополнительного питания.

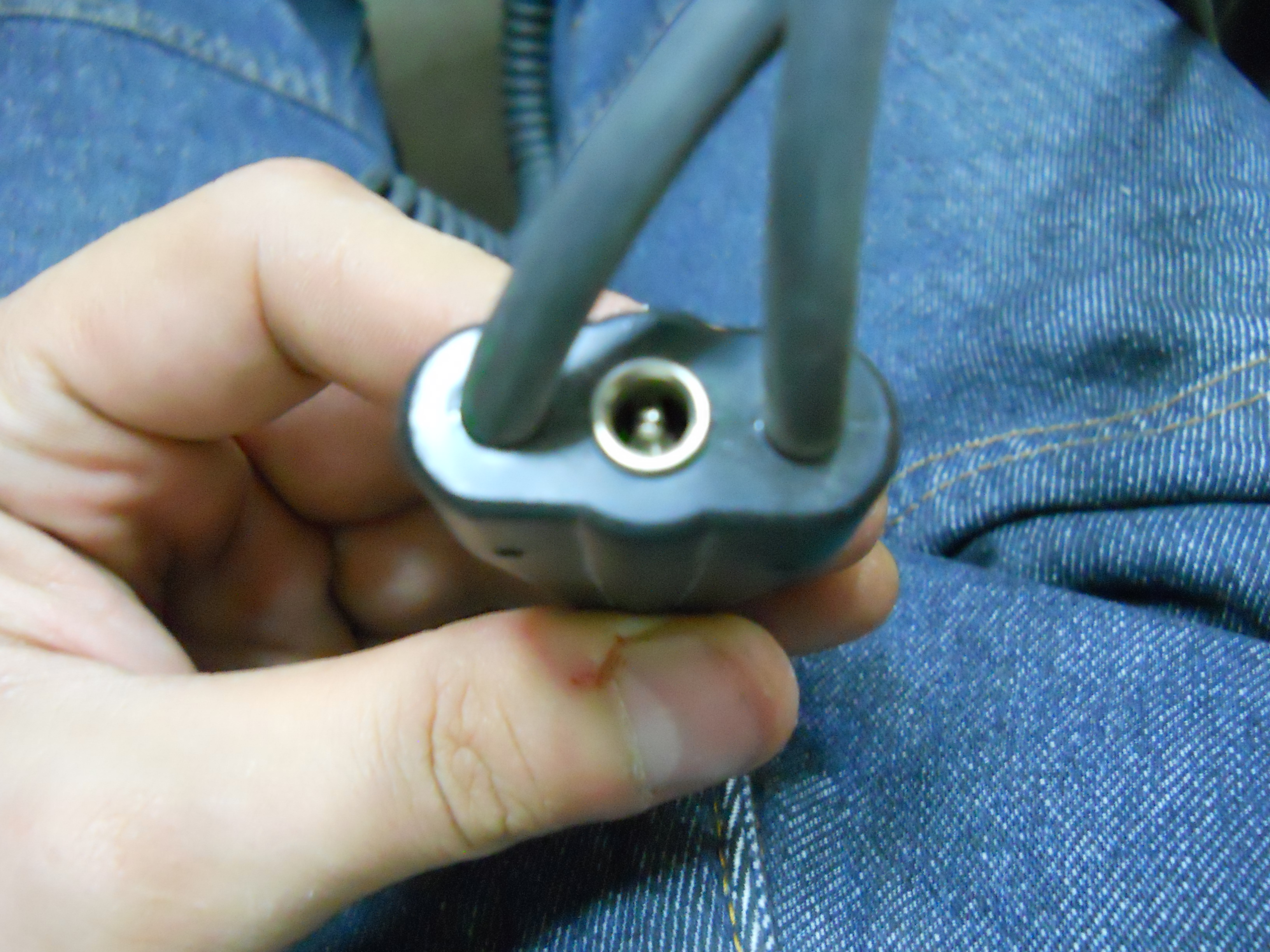

Дополнительное питание

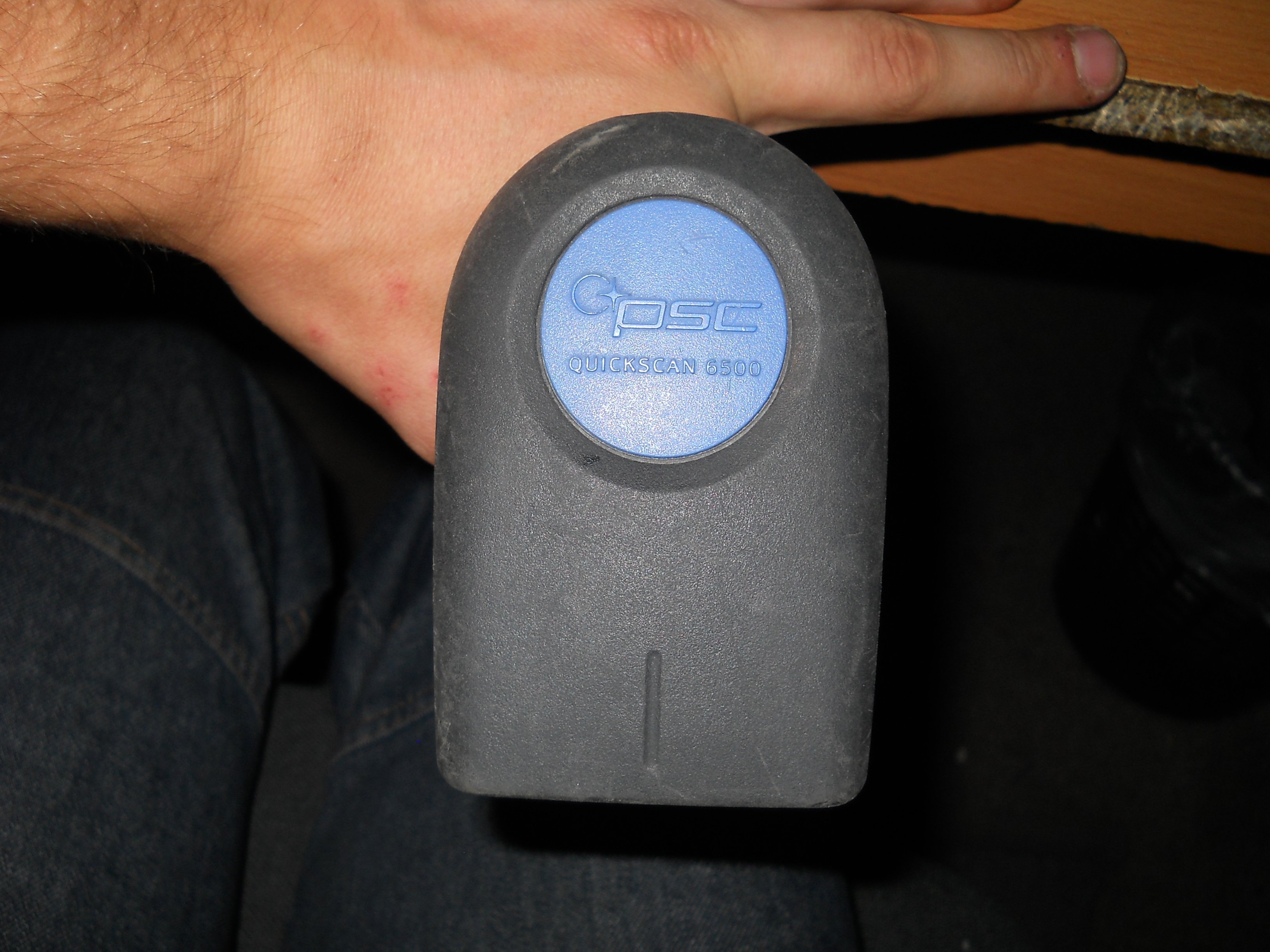

Общий вид.

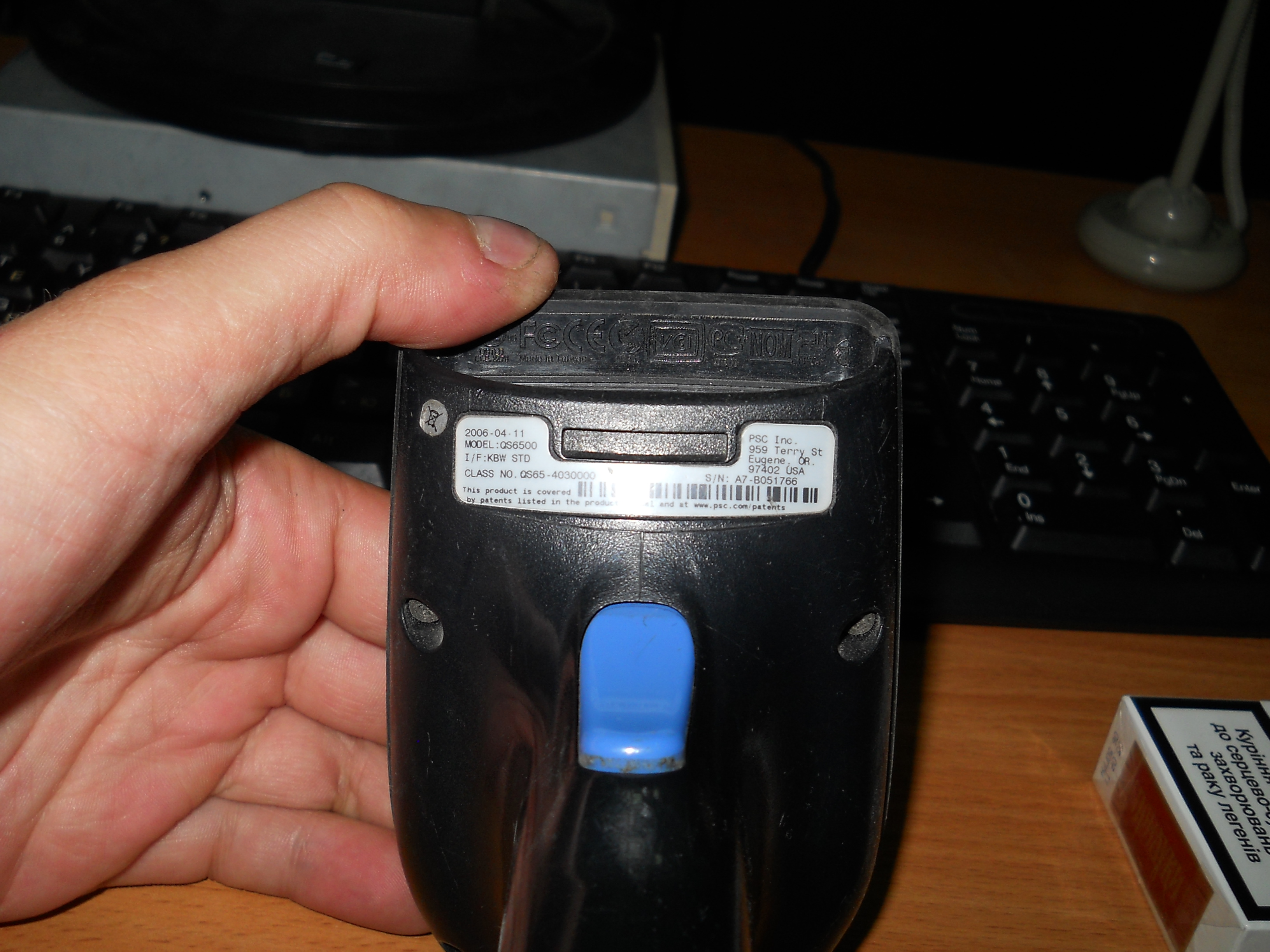

Этикетка

Верх.

Основная плата и датчик.
Снятая крышка

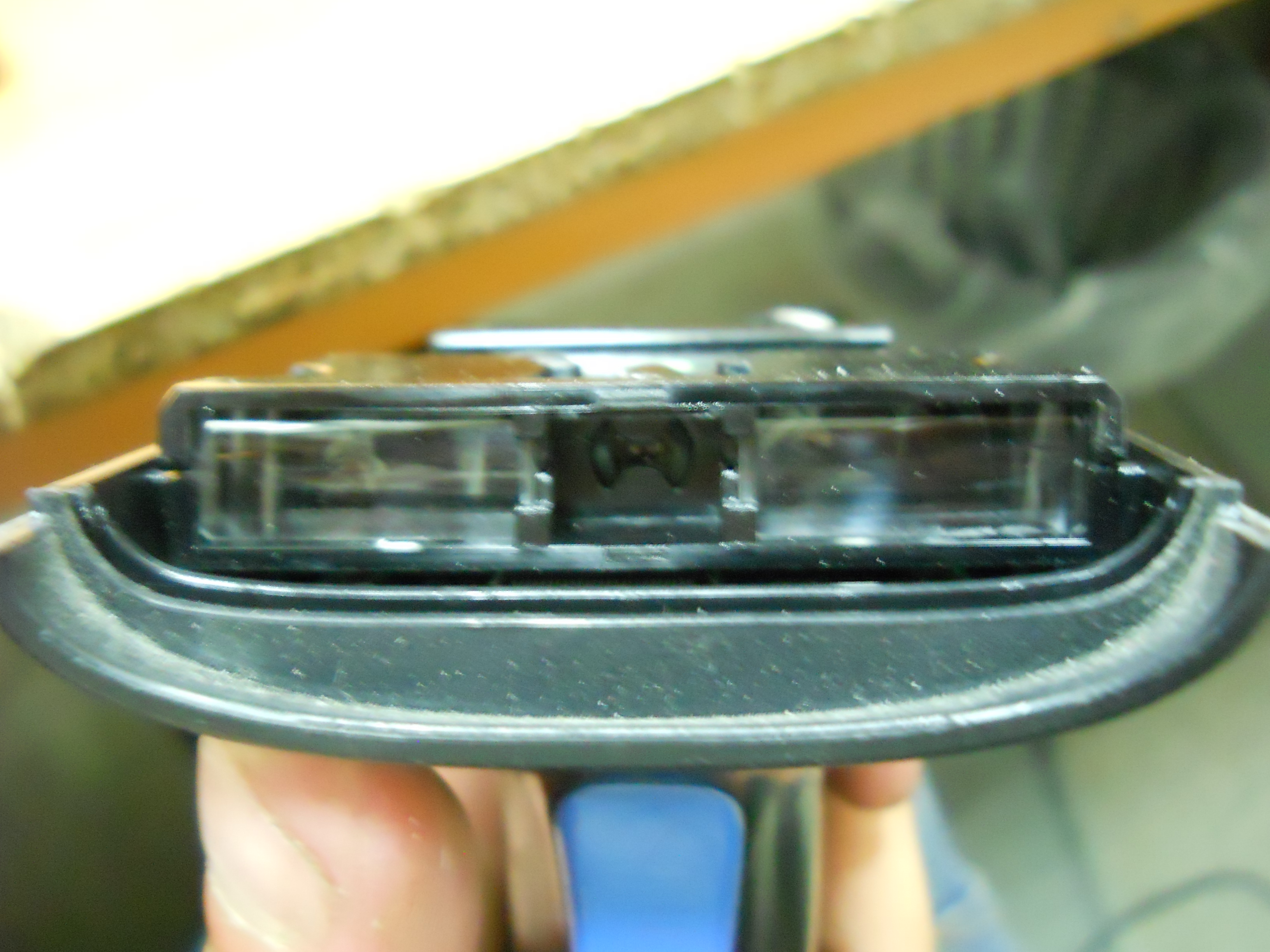

Линзы. Просто линзы.
Вид на линзы

Основная плата со считывающей головкой. Вид с обеих сторон.
Основная плата

Основная плата - низ

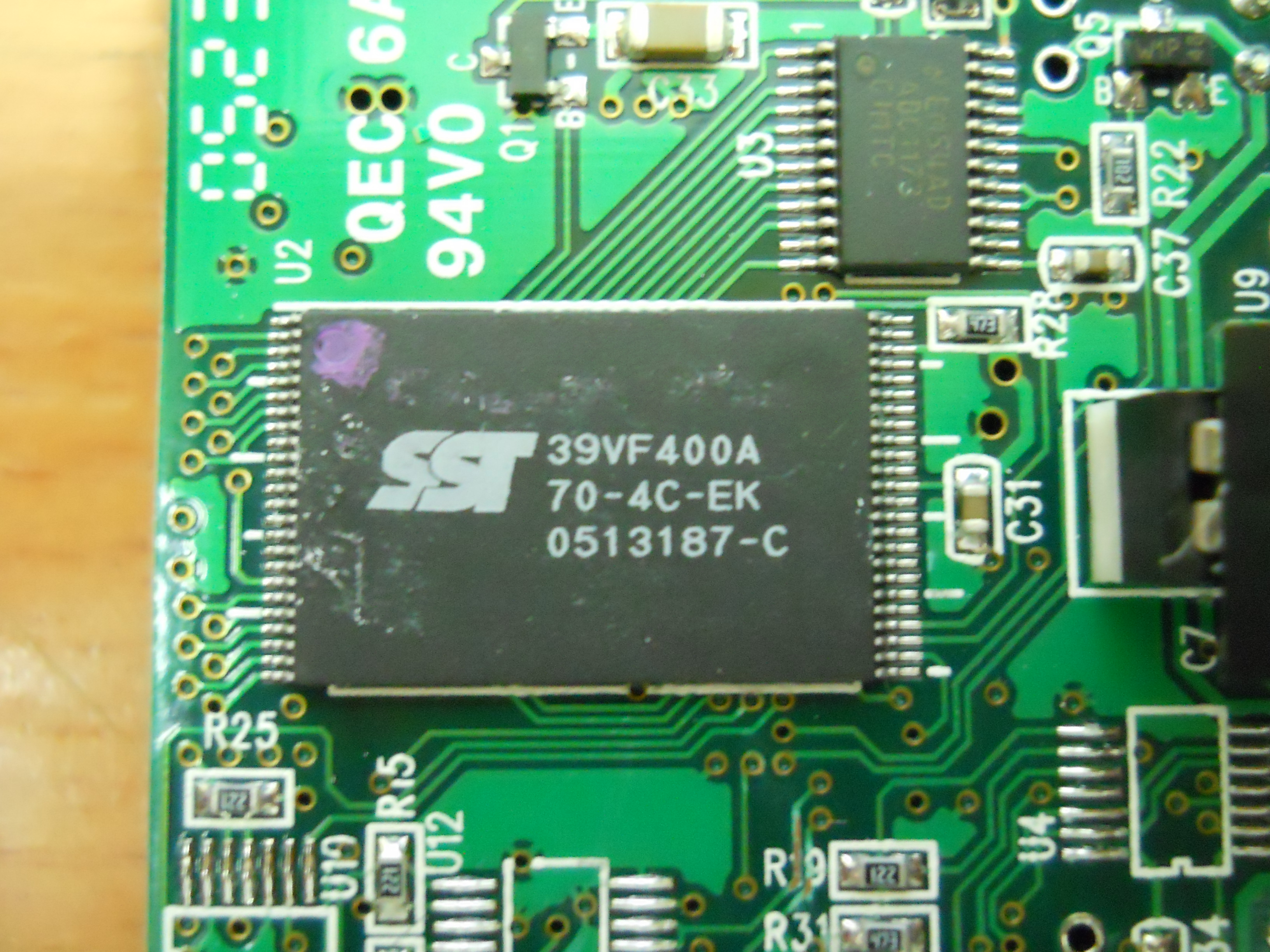

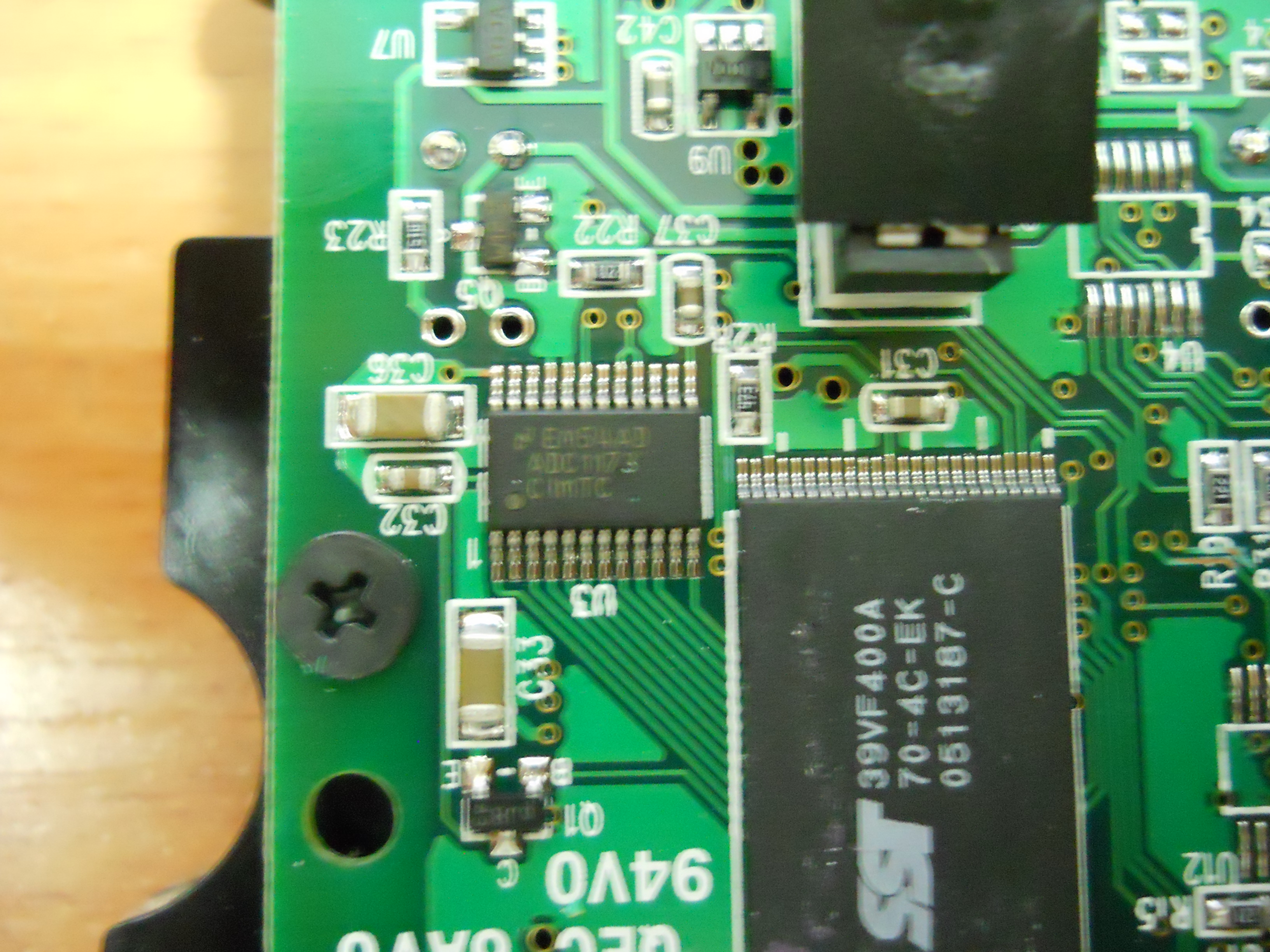

Маркировки микросхем (даташиты не гуглил пока, погуглю - прикладу сюда).
Микрушка - 1

Микрушка - 2

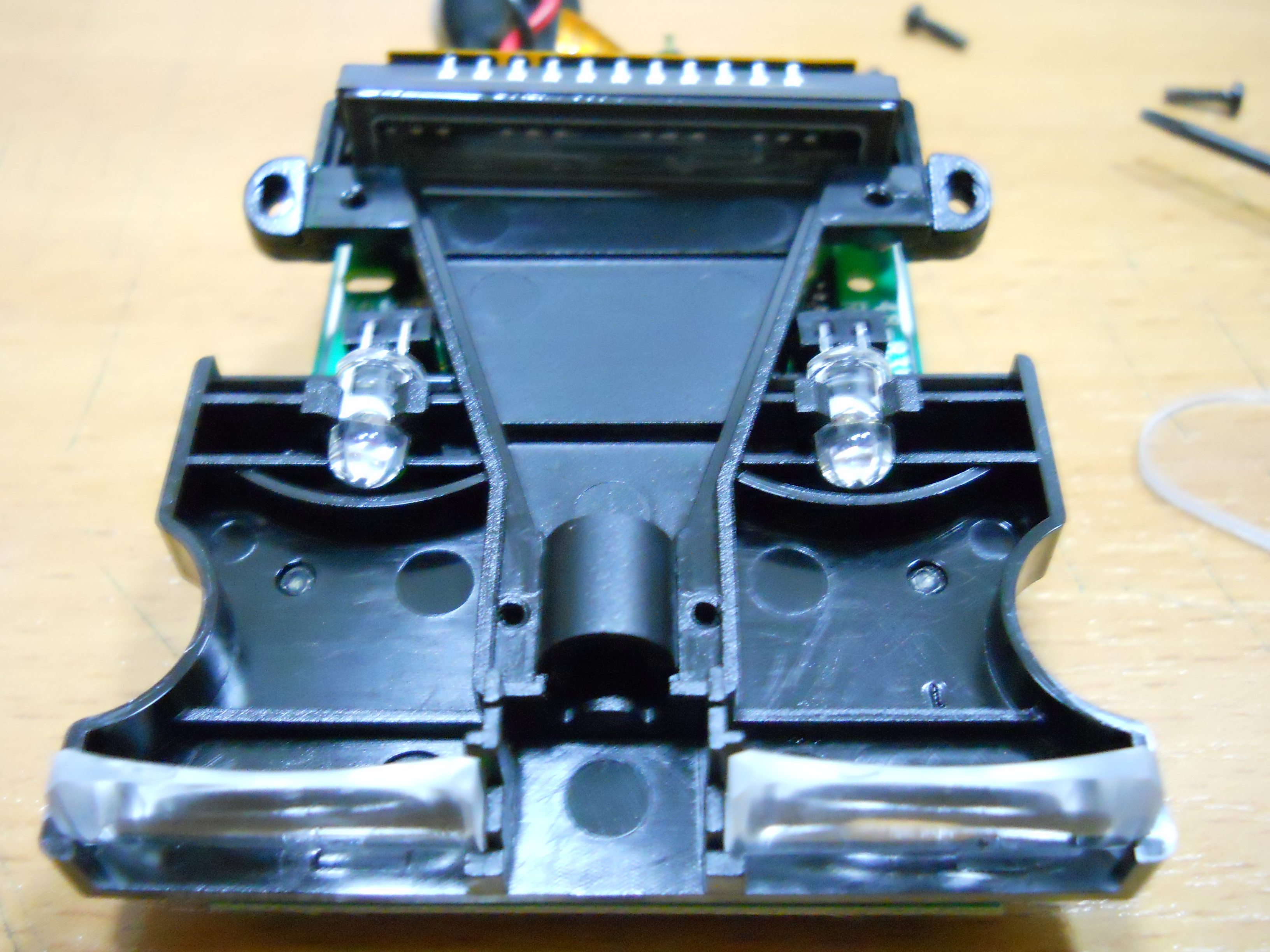

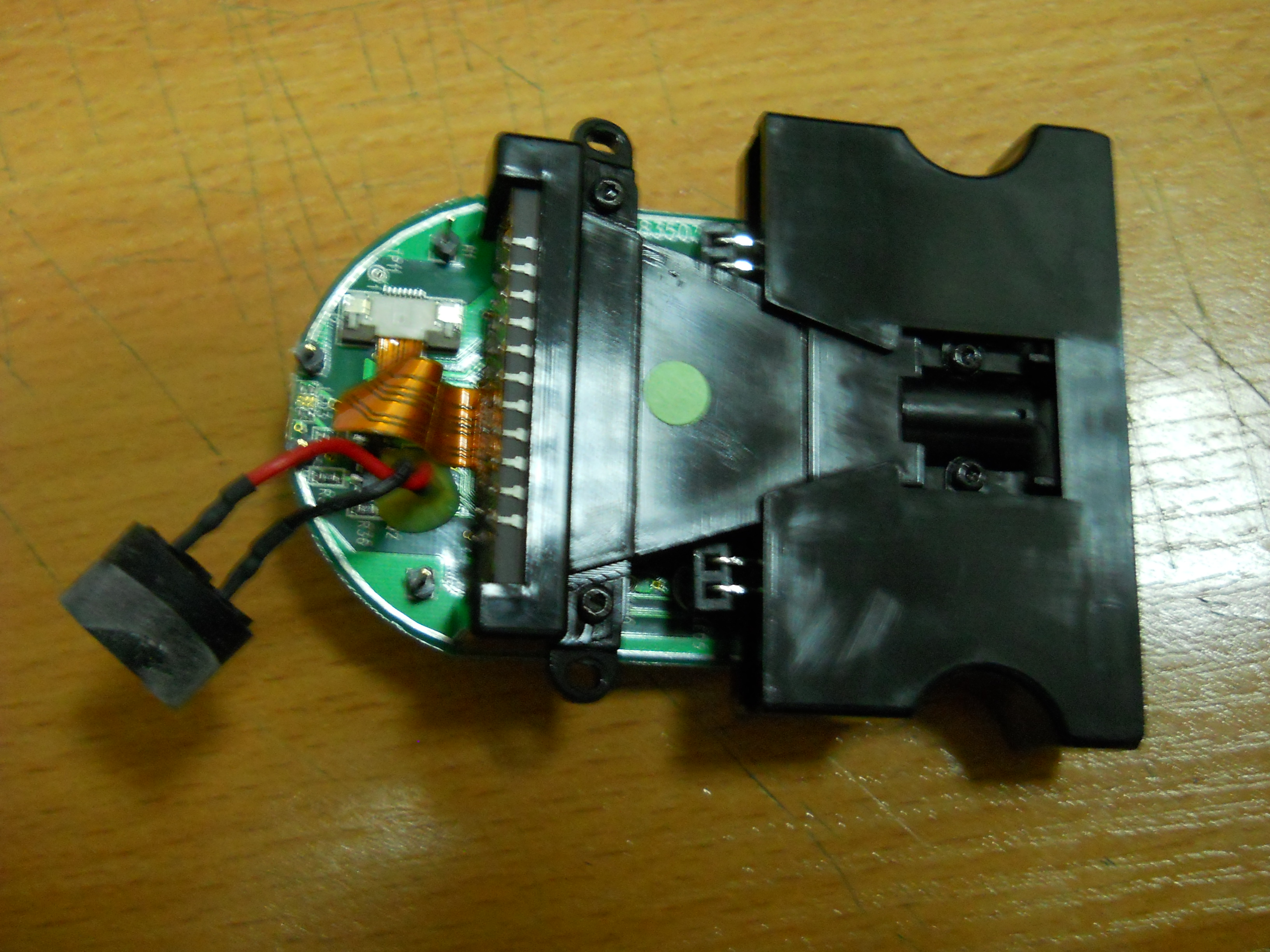

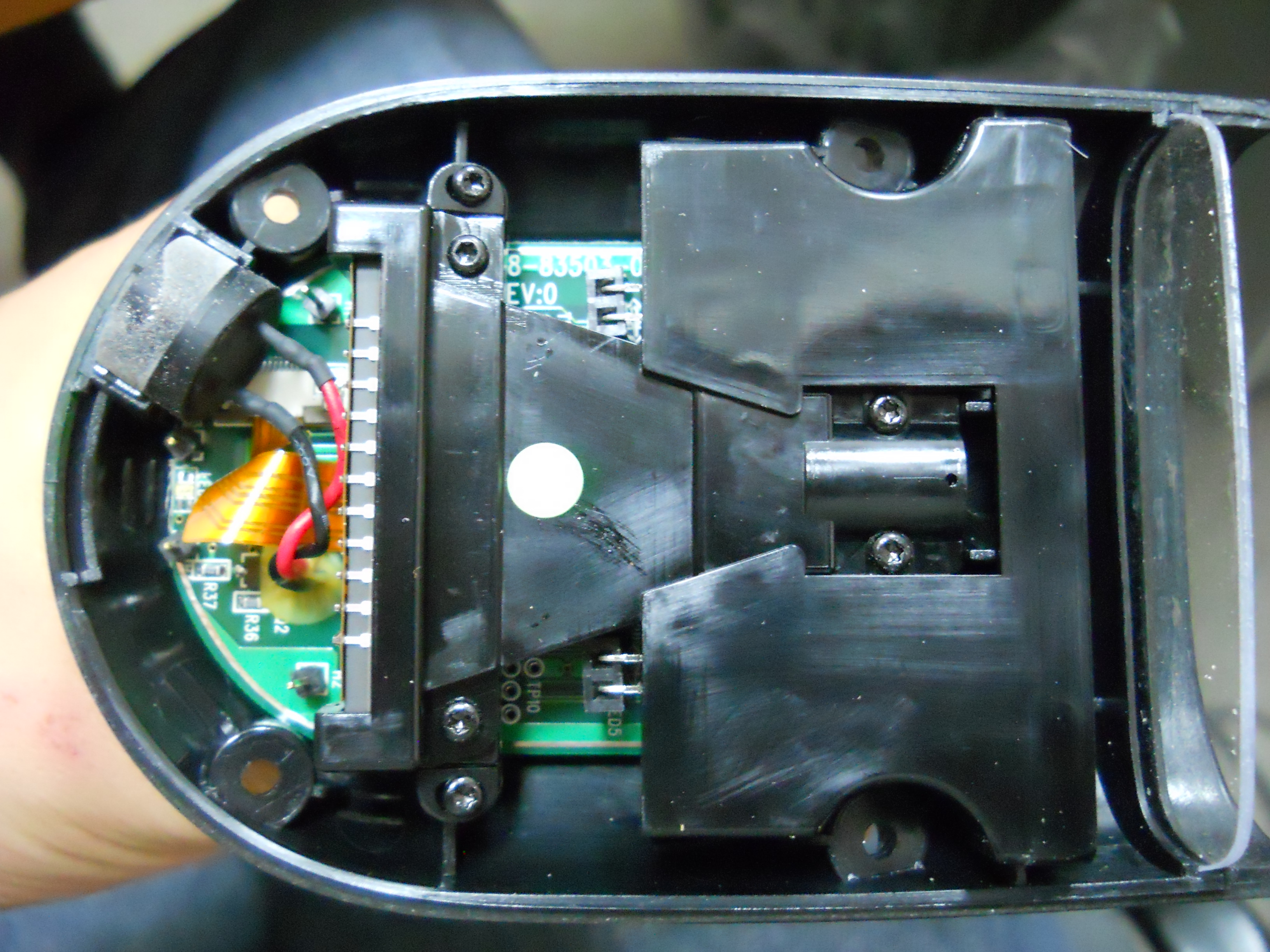

Самое вкусное - вскрытая головка. Как видим, всё просто.
Разобранный датчик

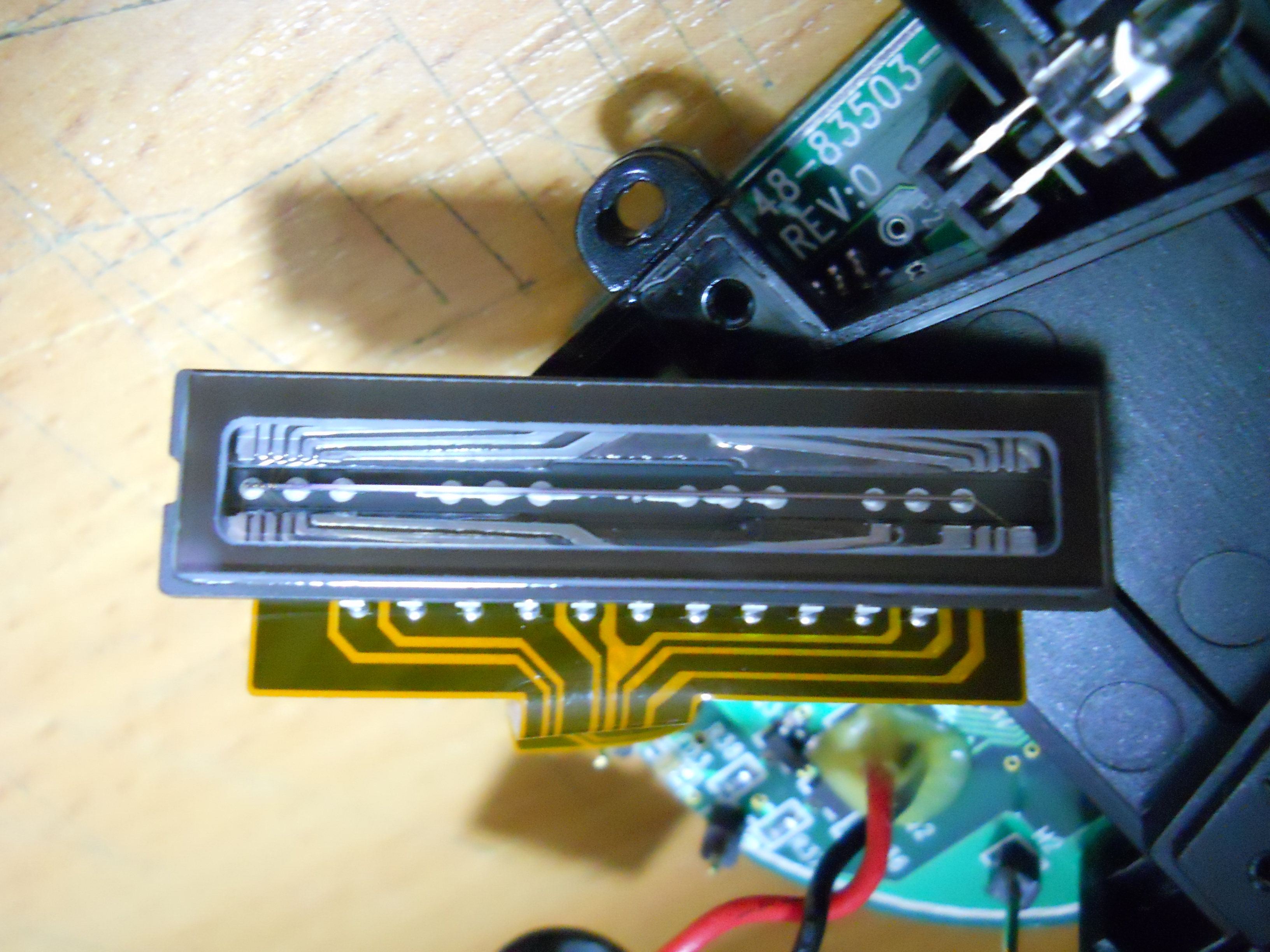

Собственно, сам считывающий элемент. Первый раз такое вижу.
Основной датчик

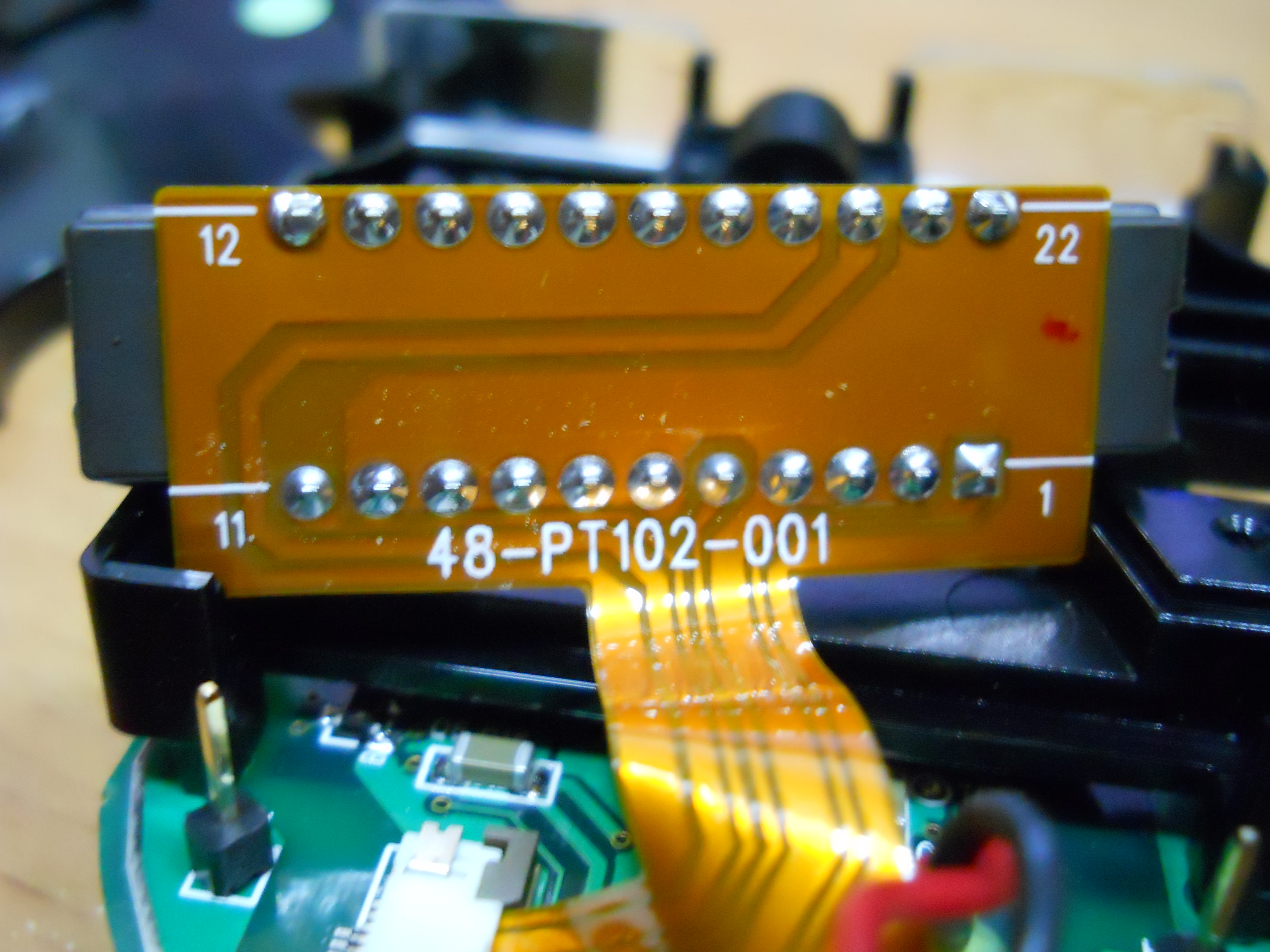

Его маркировка.
Датчик - маркировка

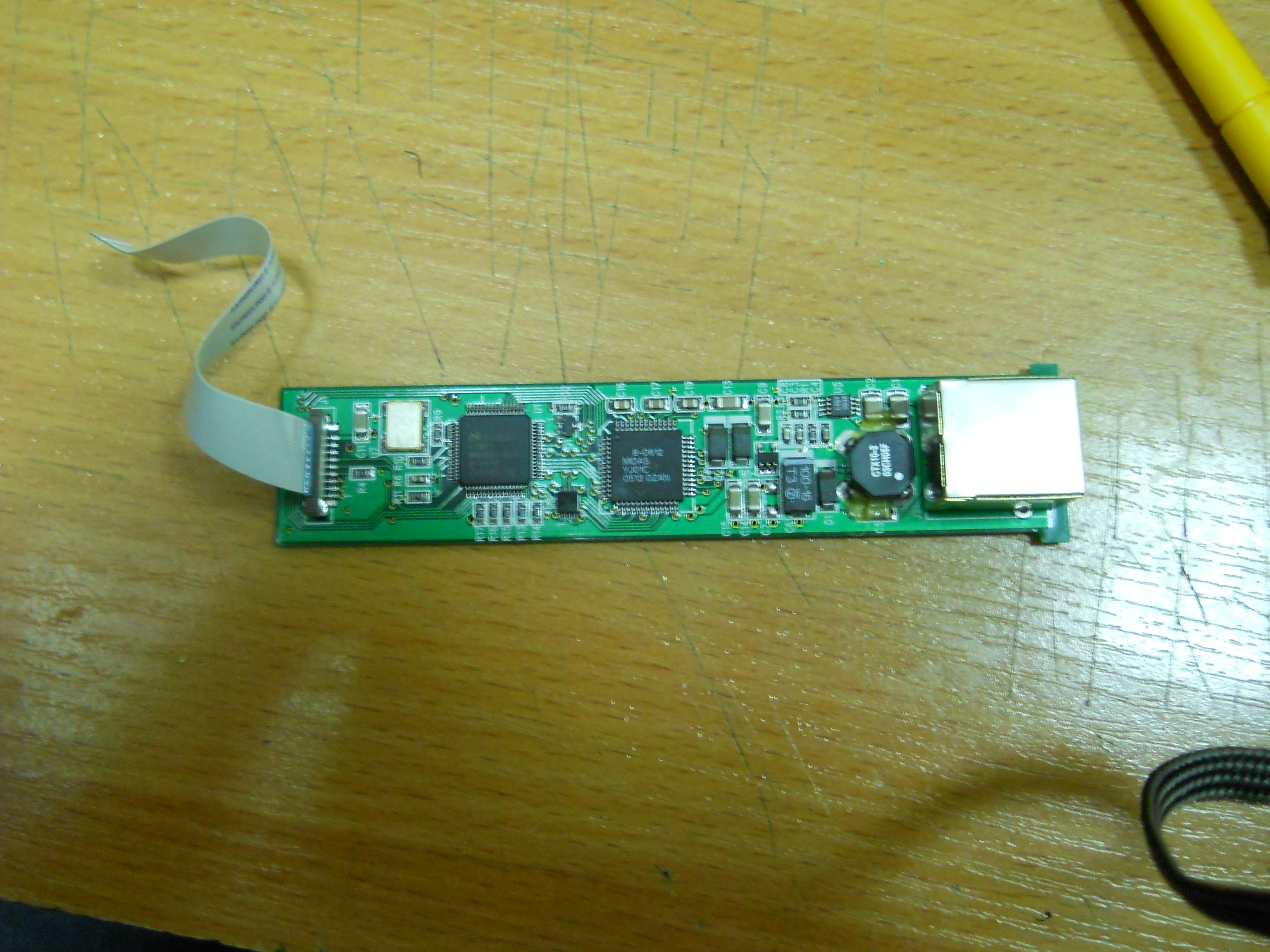

В рукоятке - вторая плата, соединяется с первой гибким шлейфом.
Вторая плата



Вот, собственно. ИМХО, если разобраться с протоколами датчика - получится очень нехилый датчик линии.
Ваши мнения, господа?

PS^ Сорри за качество картинок - снимал первой попавшейся под руку цифромыльницой.

Добавлено спустя 39 минут 11 секунд:
"Попозжее" настало :roll:
Внезапно нашёл всё же второй тип ручных сканеров ШК - лазерный.

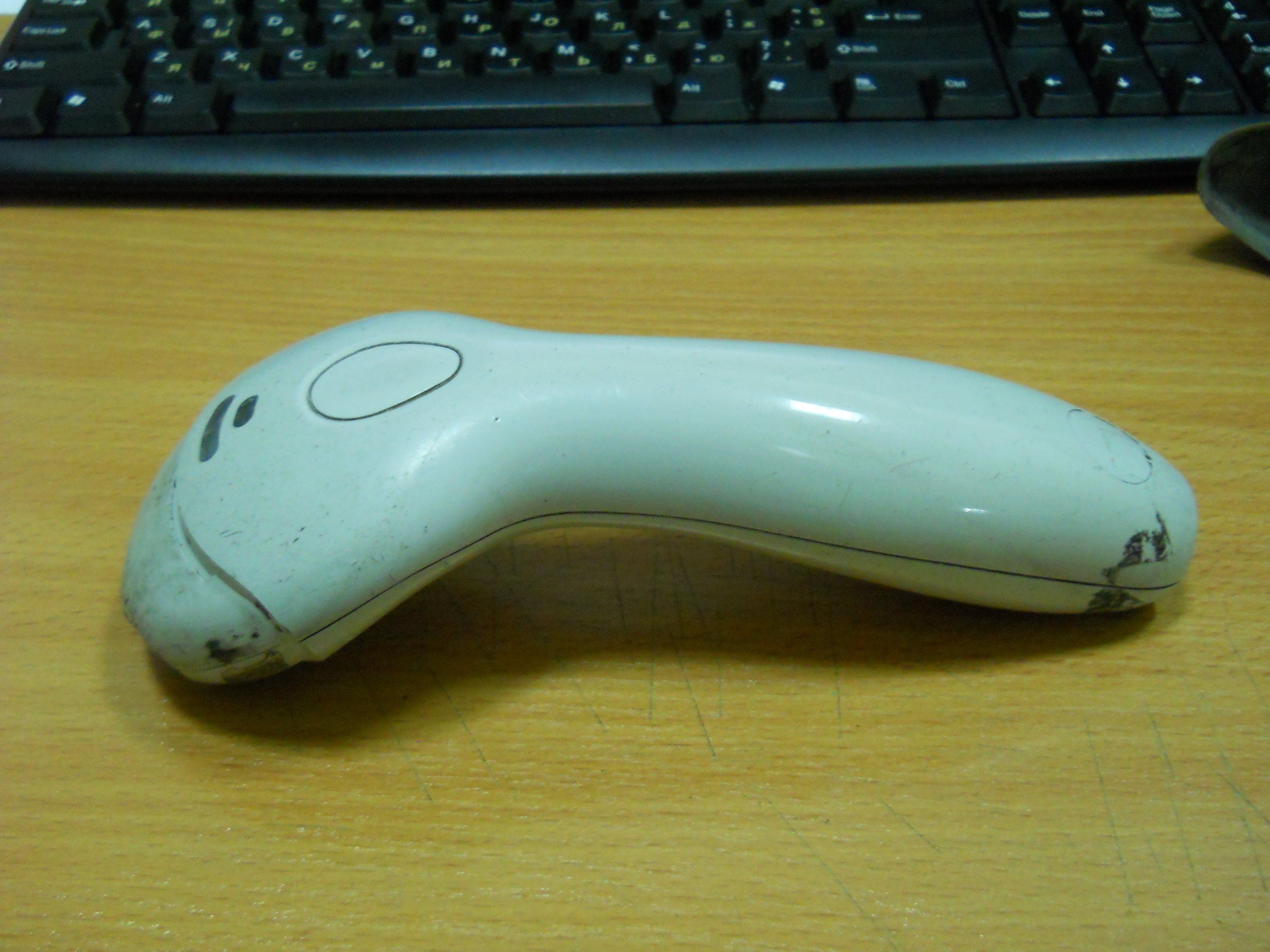

Внешний вид
8 001.jpg

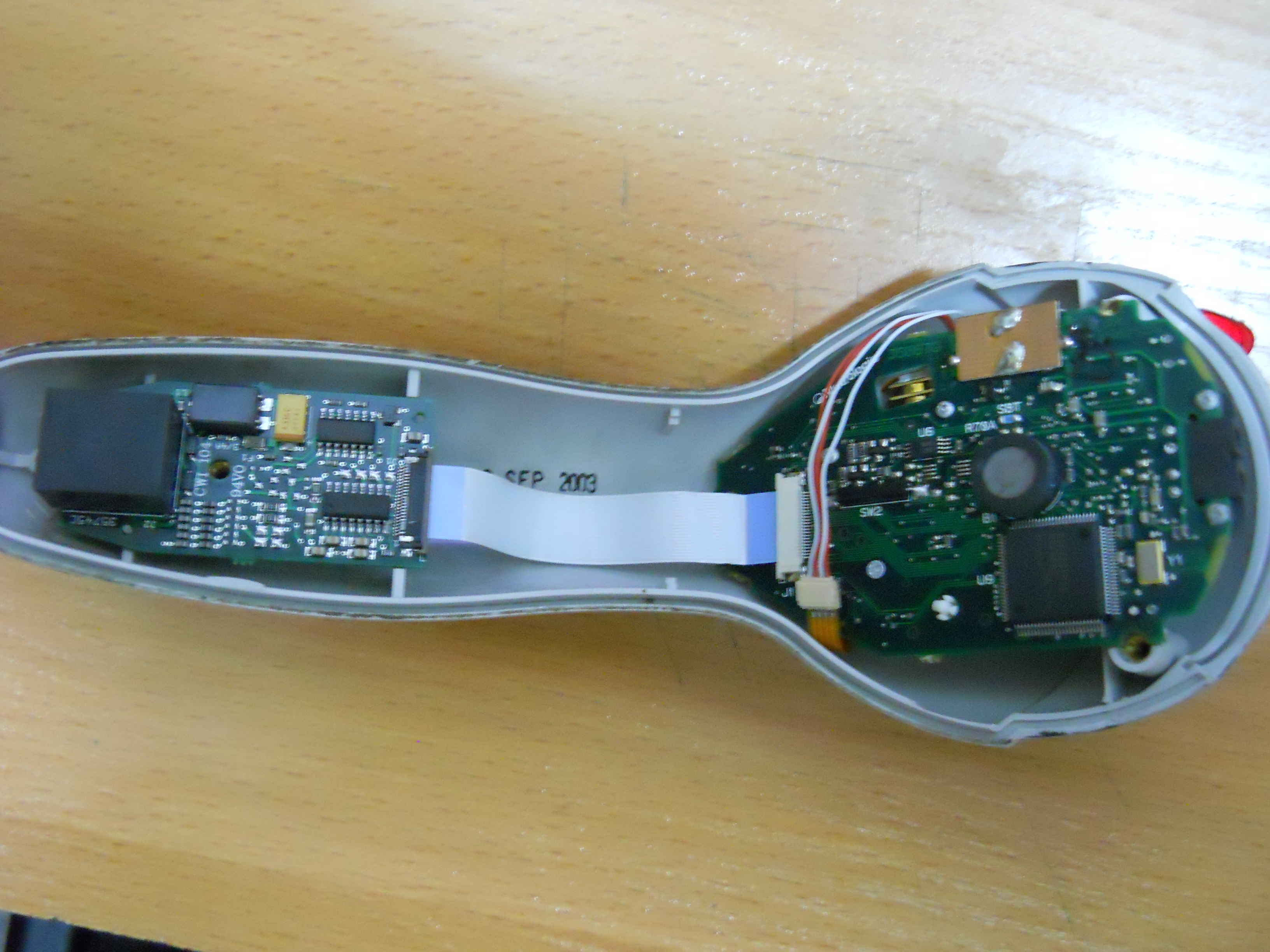

Вскрыли
8 003.jpg

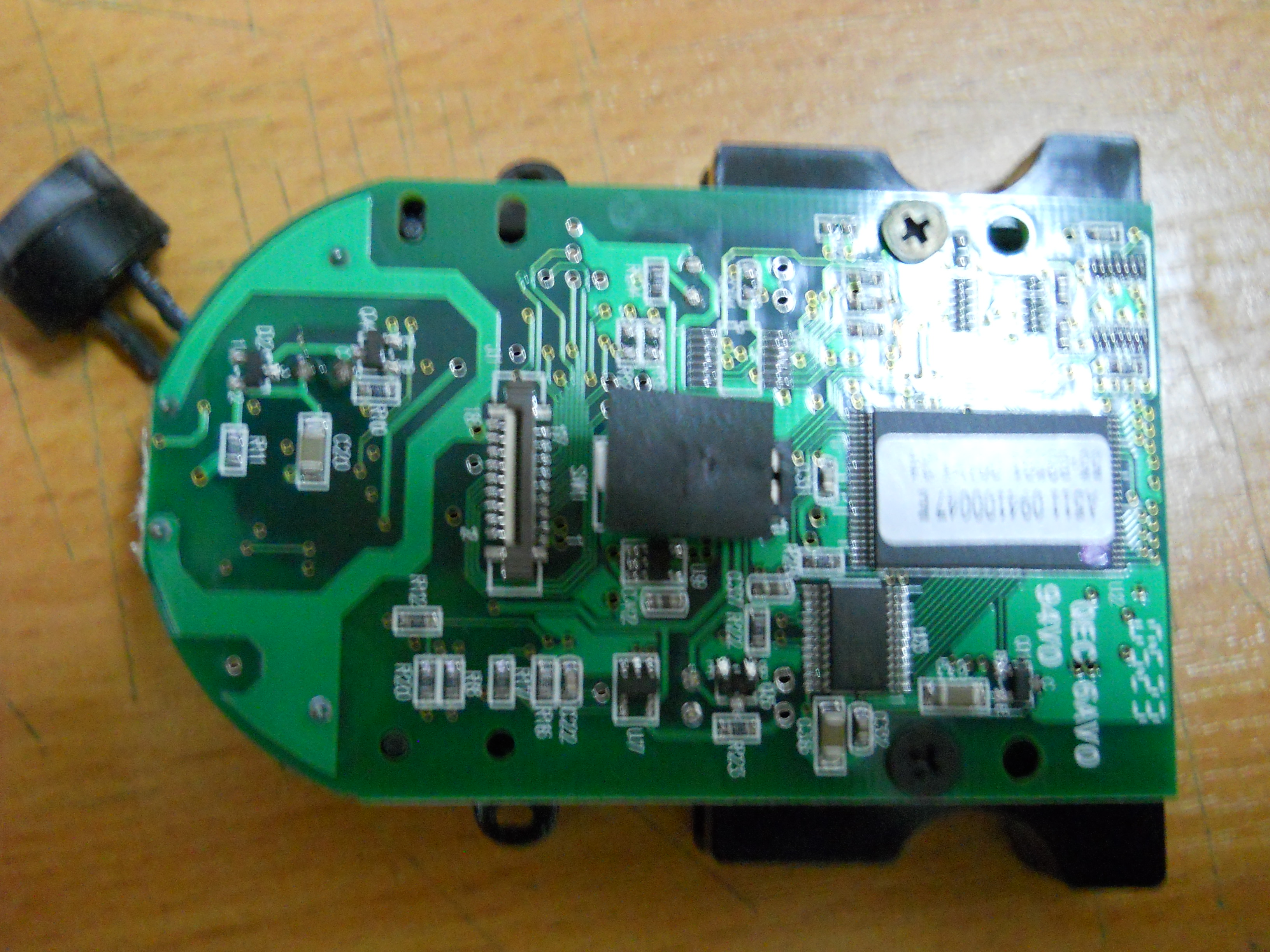

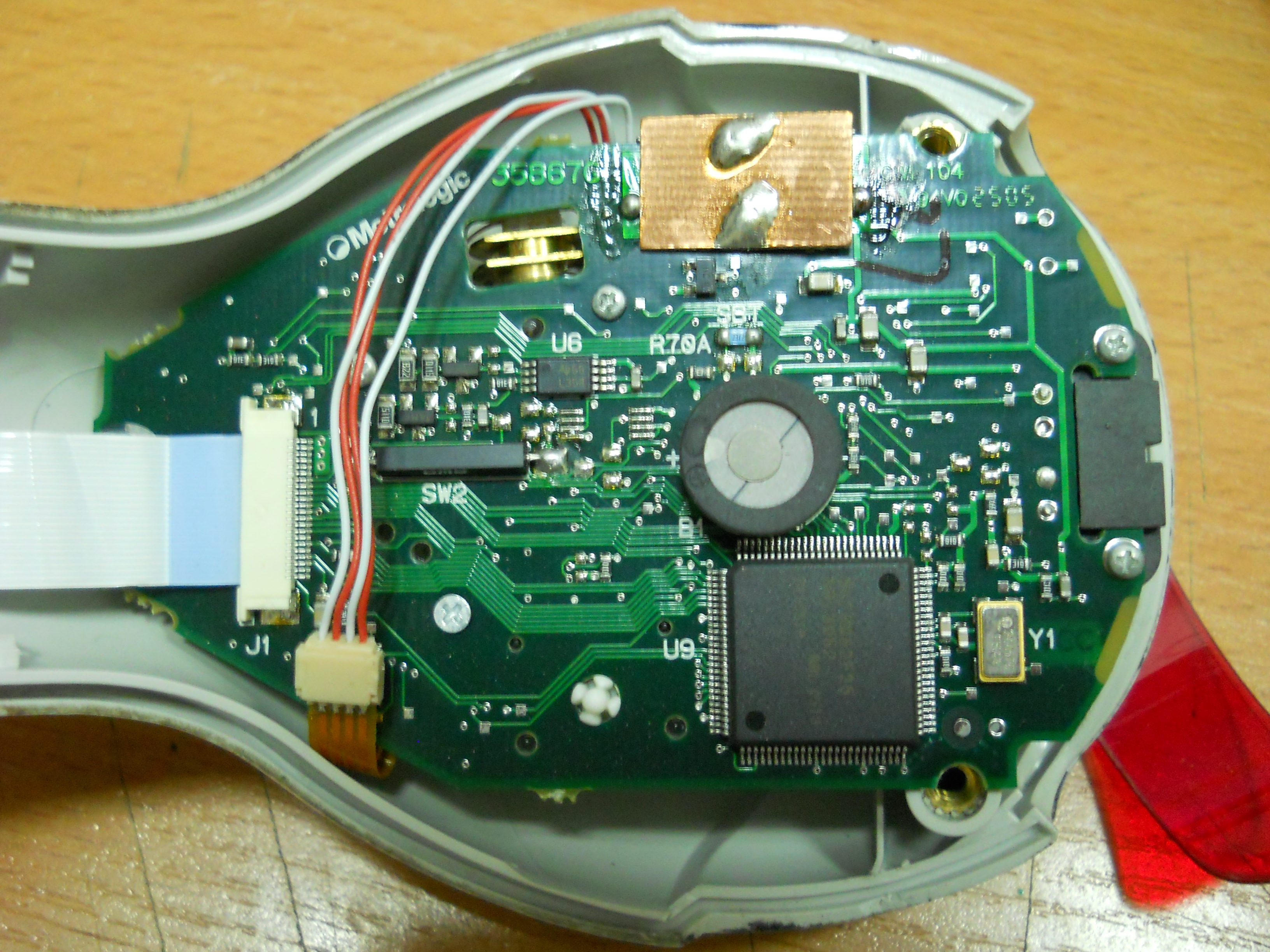

Основная плата.
8 004.jpg

Вторая плата.
8 005.jpg

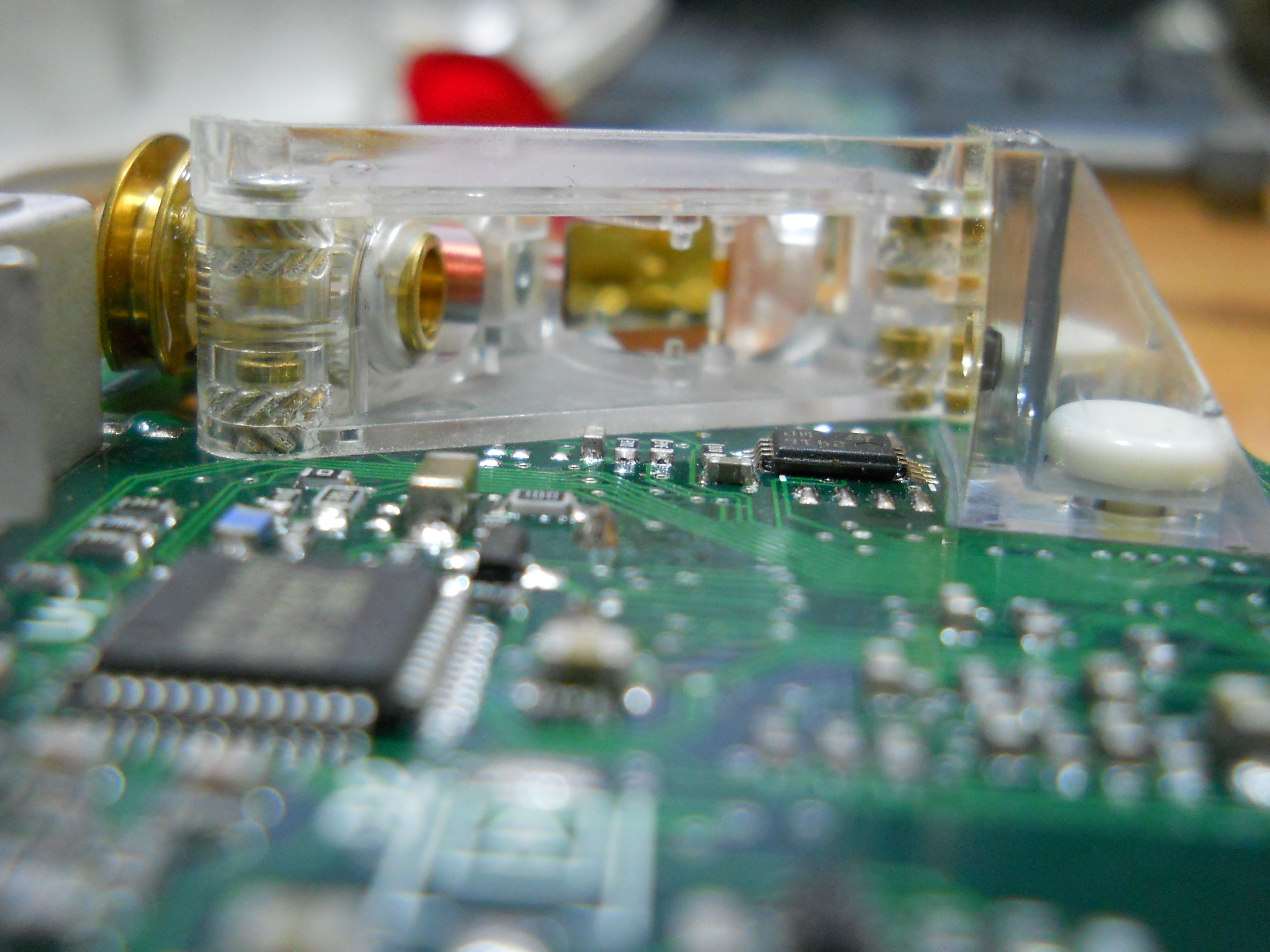

Основная плата - вид со стороны считывающей головки.
8 007.jpg

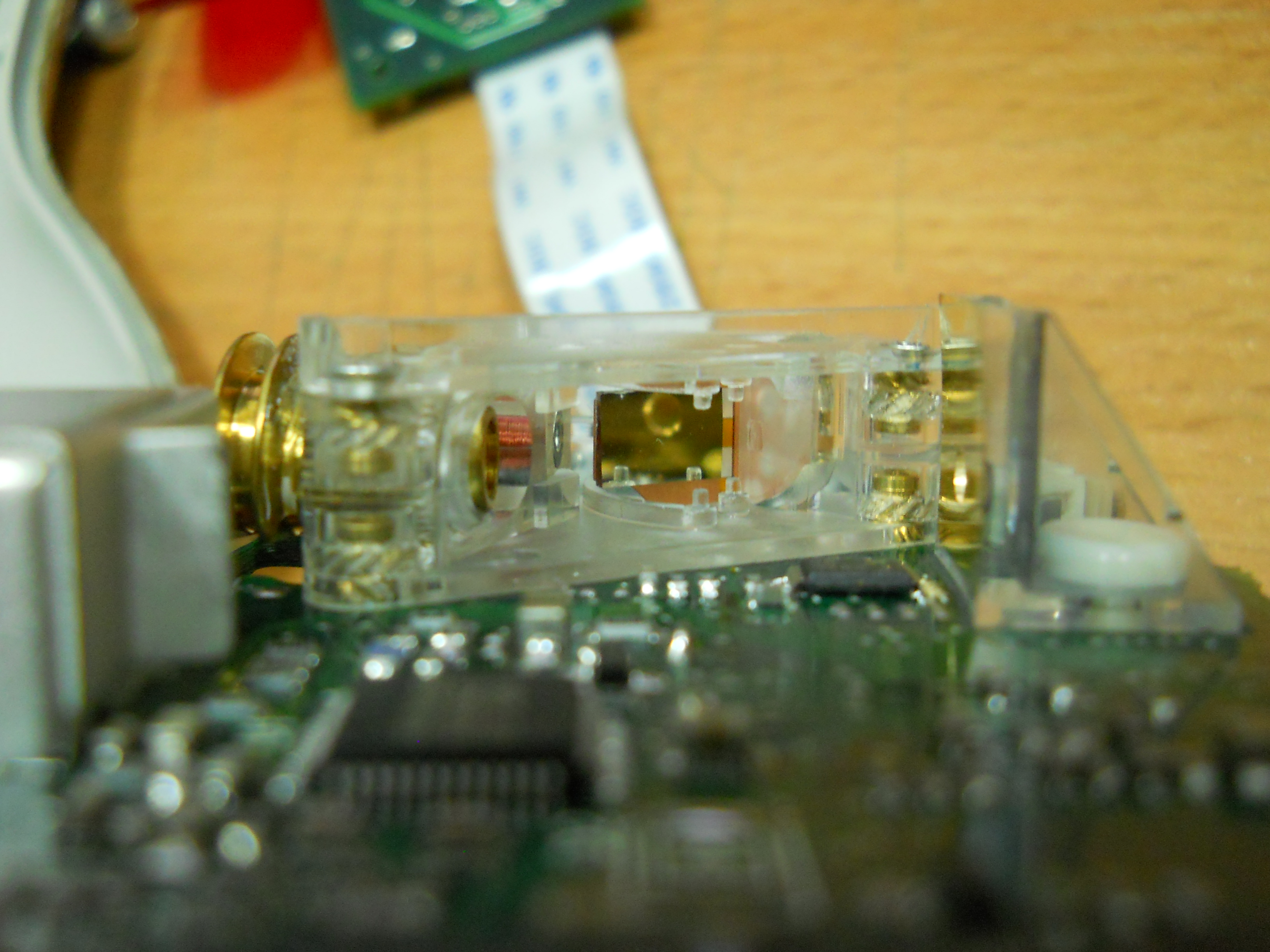

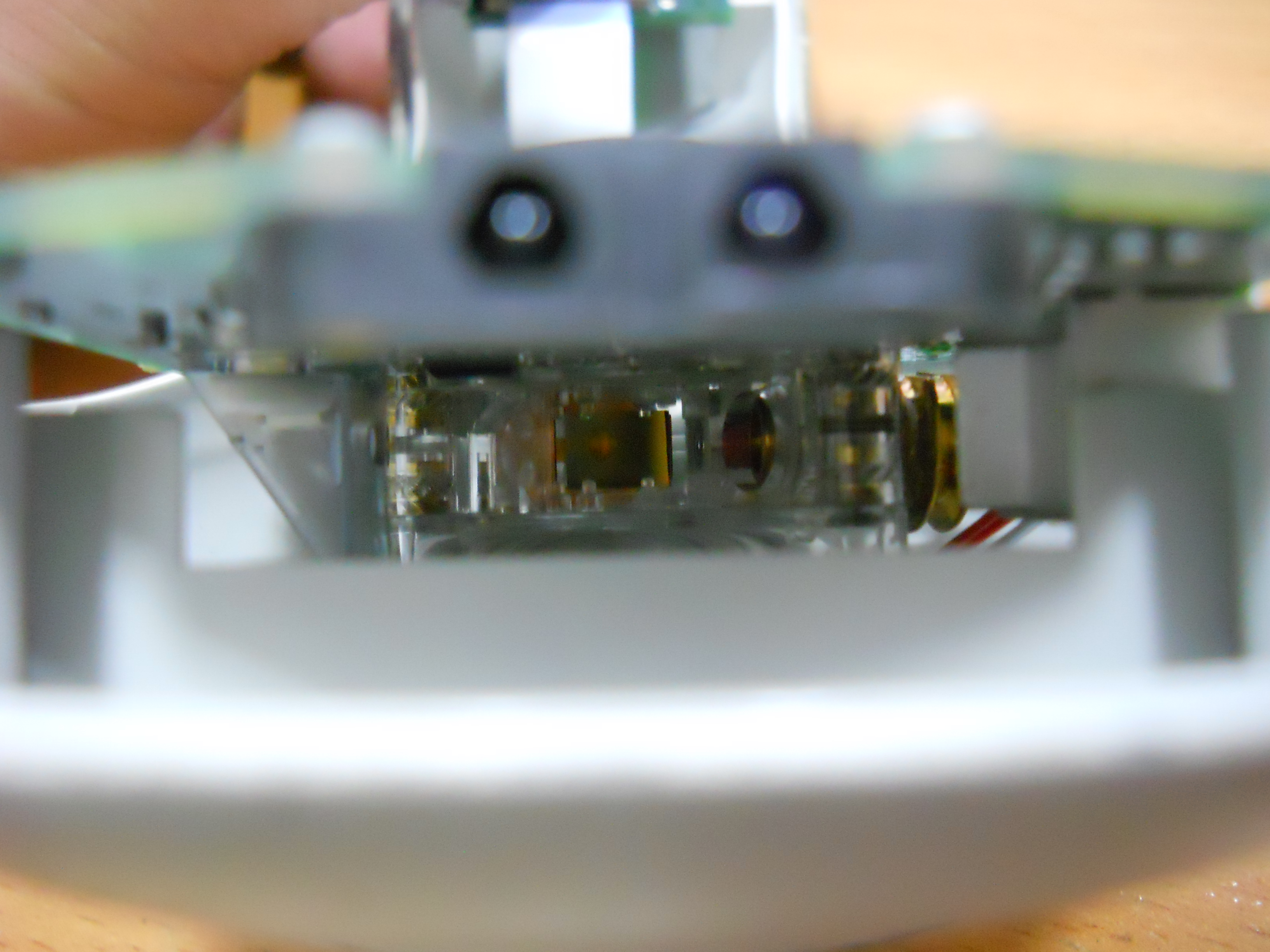

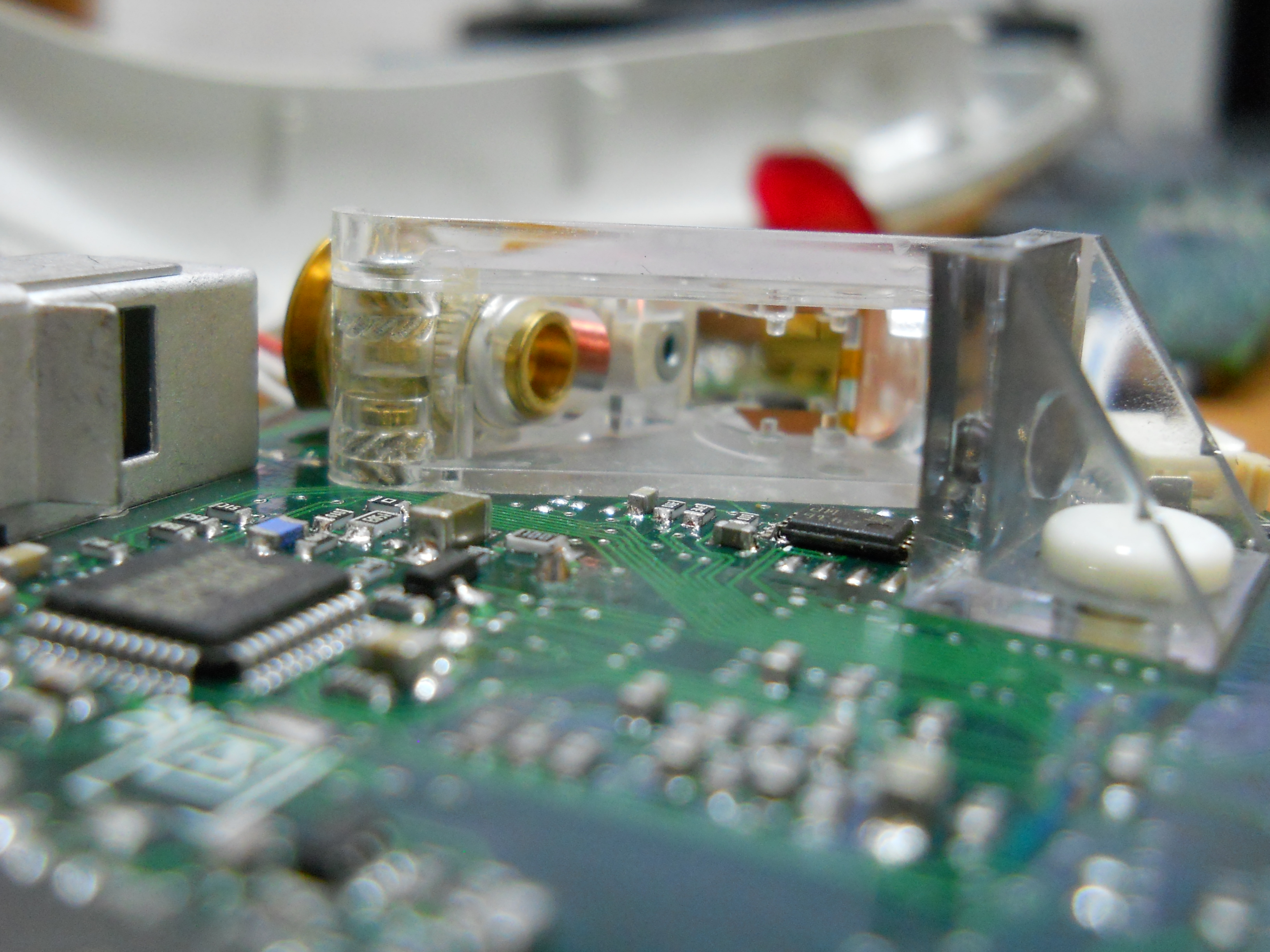

Головка с разных ракурсов.
8 008.jpg

8 010.jpg

8 011.jpg

8 012.jpg

8 014.jpg

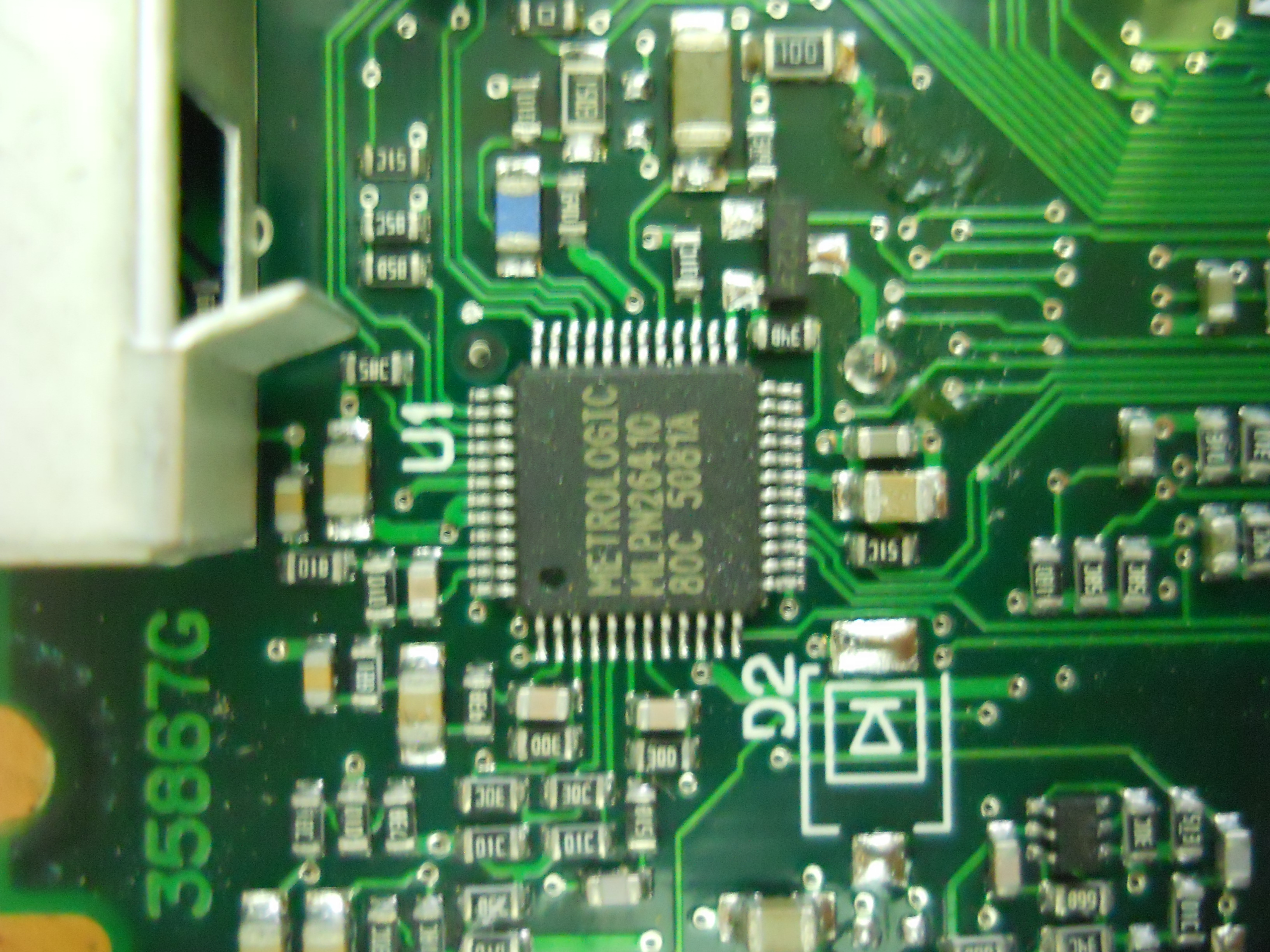

Маркировка микрухи на основной плате.
8 009.jpg

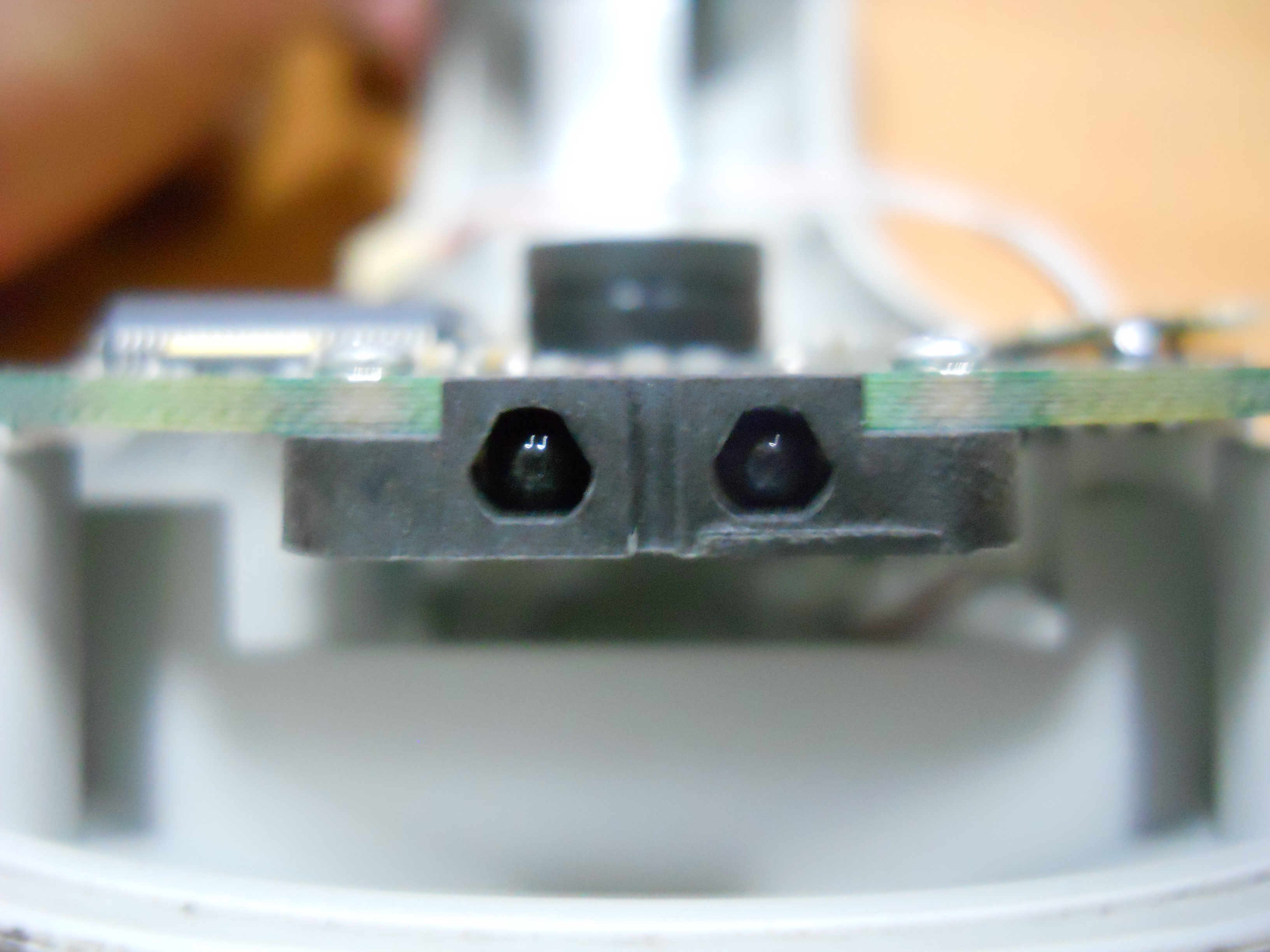

Датчик приближения - запускает сканирование.
8 013.jpg

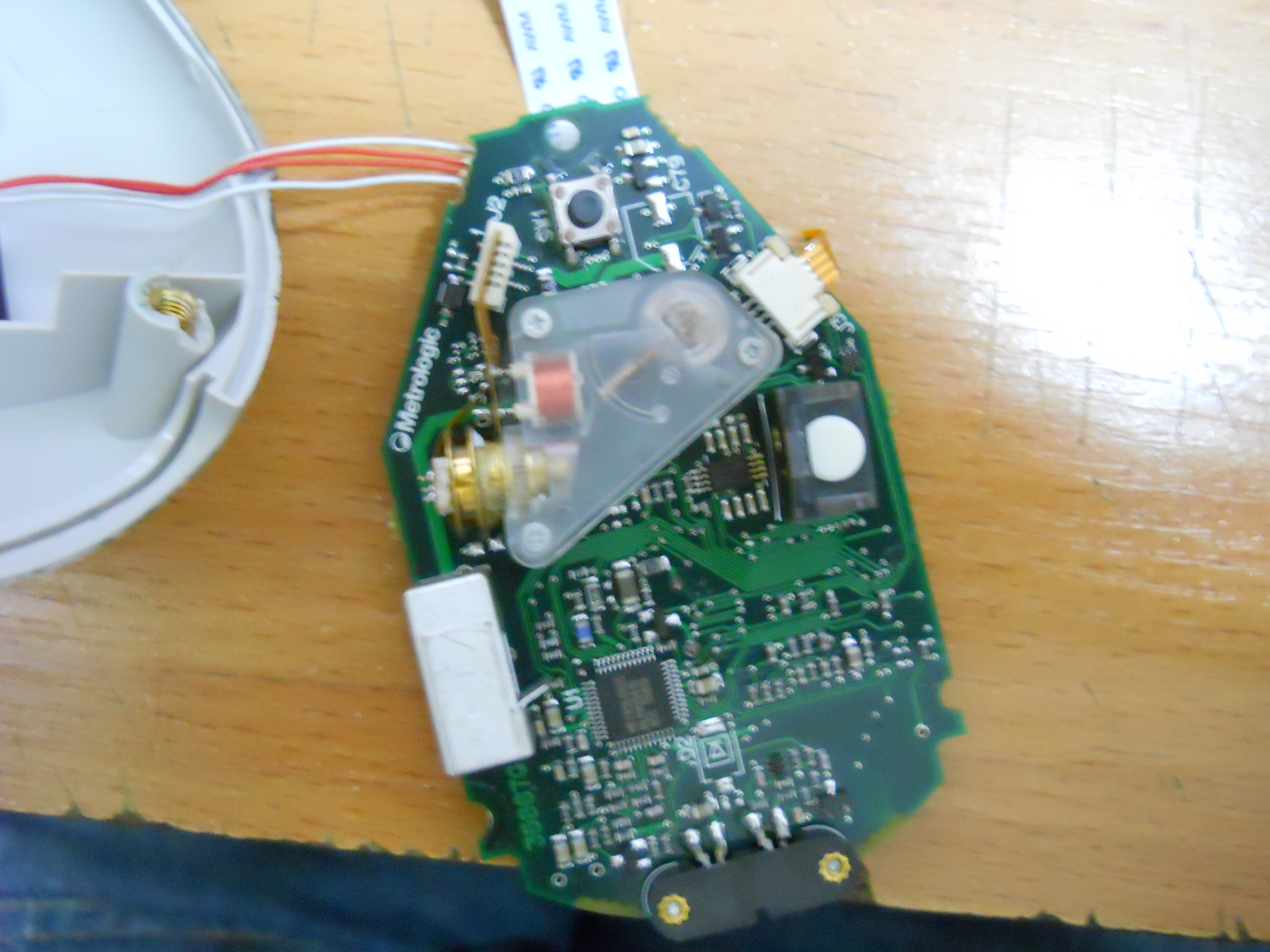

Вот. Головка оптико-механическая, с качающимся зеркалом.

Добавлено спустя 9 минут 29 секунд:

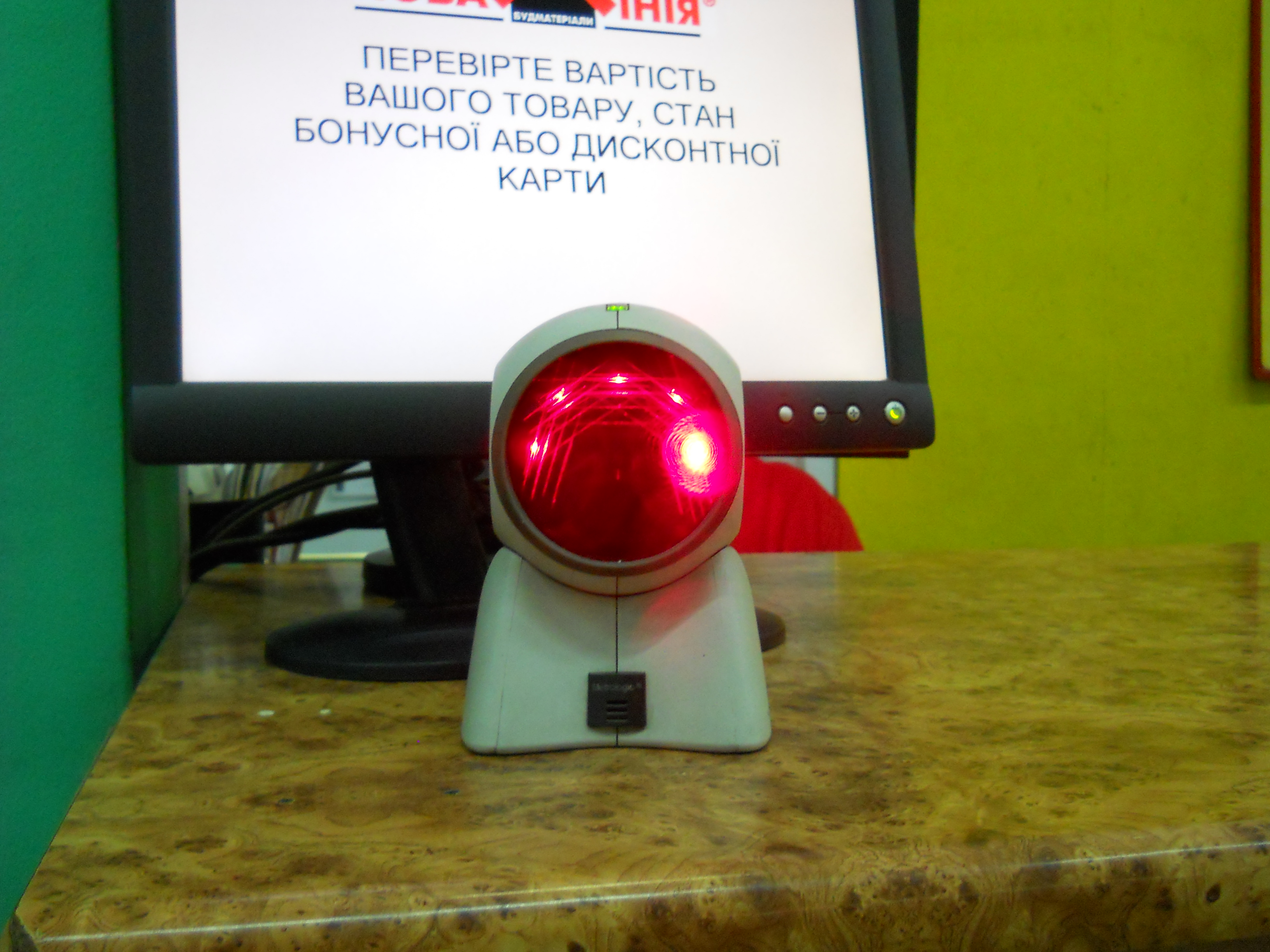

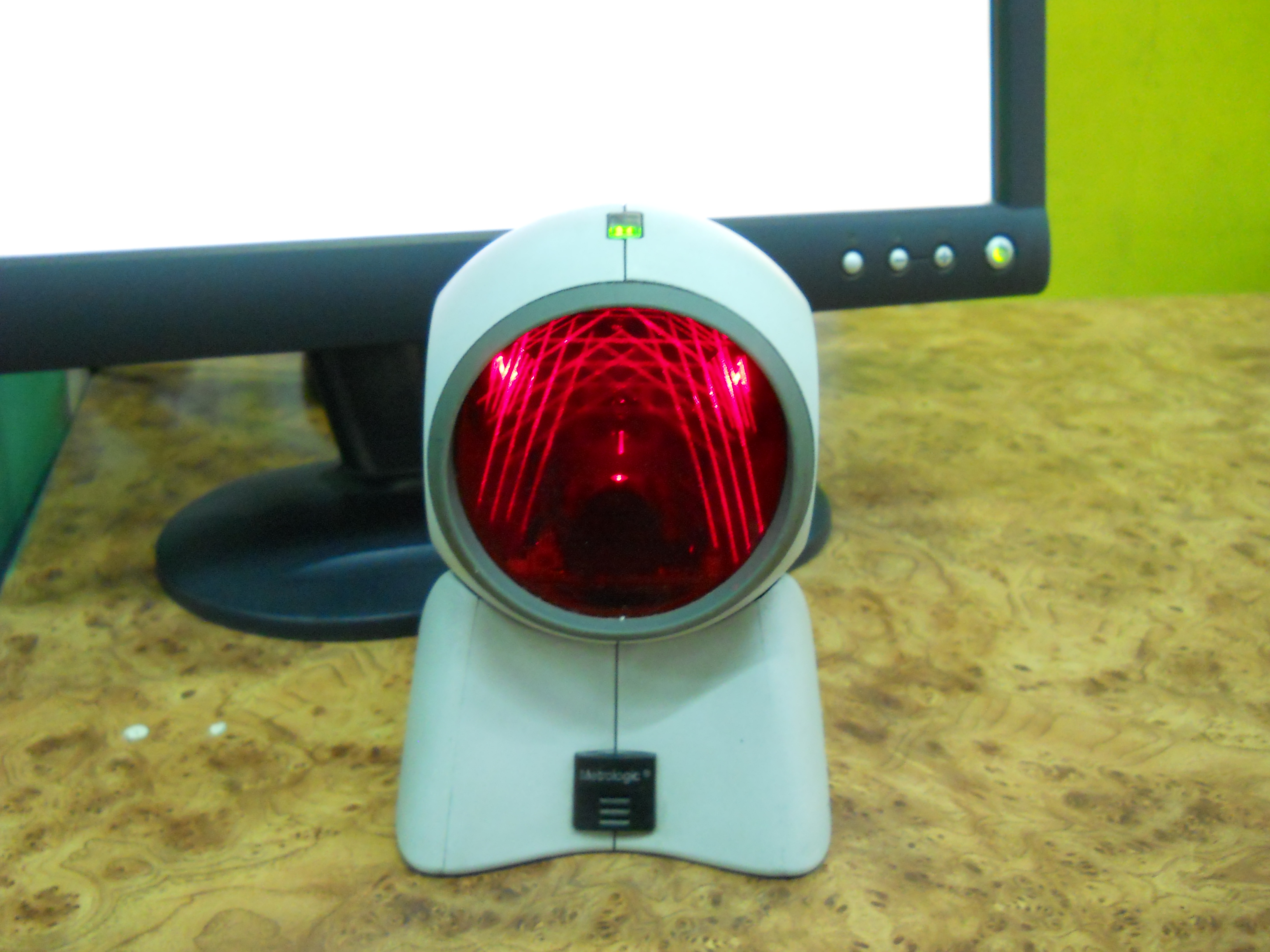

Ну и на закуску, чисто подразнить - стационарный многолучевой сканер.
123 002.jpg

123 001.jpg

Но его я разбирать не буду - дорогой. заррряза...
Никогда не бойся делать то, что ты не умеешь. Ковчег был сооружен любителем. Профессионалы построили “Титаник“
2:5020/2140.1979@fidonet
Аватара пользователя
NeON79

Сообщения: 536
Зарегистрирован: 09 май 2011, 16:43
Откуда: Украина, Киев
прог. языки: Нецензурный
ФИО: Евгений НеОН

Re: Сканер штрих-кодов - для чего применить.

Сообщение Myp » 05 авг 2011, 11:29

самое интересное и фигово сфоткал

там же самая фишка в механической системе отклонения луча :)
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15944
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Сканер штрих-кодов - для чего применить.

Сообщение Strijar » 05 авг 2011, 11:53

Myp писал(а):там же самая фишка в механической системе отклонения луча :)


Вид сверху есть - там видно катушку, все просто.
Аватара пользователя
Strijar

Сообщения: 587
Зарегистрирован: 28 авг 2006, 17:09
Откуда: Всеволожск (СПб)
прог. языки: С, Dao, Lua, VHDL, Verilog
ФИО: Олег Белоусов

Re: Сканер штрих-кодов - для чего применить.

Сообщение NeON79 » 05 авг 2011, 15:22

Дико извиняюсь, но цифромылка ближе не берёт, даже в макрорежиме(((.
