Motor Driver 2.5A MC33887

Сообщение DimRoboForum » 21 май 2011, 19:40

Приобрёл:
http://www.sparkfun.com/products/8907
и никак заставить работать не могу.
Подключил:
D2 <-- +5V
D1 <-- GND
EN <-- +5V

Подаю на:
IN1 <-- +5V
IN2 <-- GND
и наоборот.

На двигательных выходах (+V = те же 5В)
А --> +2V
B --> +2V
На FS --> GND

без изменений.

Что не так???
"Вау! Настоящий робот! Или это дурацкий новогодний костюм?"

( (С) "Футурама" http://ru.wikiquote.org/wiki/%D0%A4%D1% ... 0%BC%D0%B0)
Аватара пользователя
DimRoboForum

Сообщения: 58
Зарегистрирован: 02 окт 2010, 15:19
Откуда: Южный Округ Москвы :)
Skype: nevermindim
прог. языки: PROLOG
ФИО: Дмитрий А.

Re: Motor Driver 2.5A MC33887

Сообщение AndreiSk » 21 май 2011, 19:57

Согласно схеме, D1 и так подтянут к земле.
Из краткого описания неясно назначение D1,
попробуйте +5 подать на D1 :roll:
Аватара пользователя
AndreiSk

Сообщения: 2639
Зарегистрирован: 23 апр 2009, 17:03
Откуда: Москва, Самара
прог. языки: C#

Re: Motor Driver 2.5A MC33887

Сообщение DimRoboForum » 21 май 2011, 20:04

Какой схеме?
Та, что я скачал, содержит таблицу Table 6. Truth Table, там высокий сигнал на D1 означает его Disable и, соответственно, неопределённое состояние выходов...
"Вау! Настоящий робот! Или это дурацкий новогодний костюм?"

( (С) "Футурама" http://ru.wikiquote.org/wiki/%D0%A4%D1% ... 0%BC%D0%B0)
Аватара пользователя
DimRoboForum

Сообщения: 58
Зарегистрирован: 02 окт 2010, 15:19
Откуда: Южный Округ Москвы :)
Skype: nevermindim
прог. языки: PROLOG
ФИО: Дмитрий А.

Re: Motor Driver 2.5A MC33887

Сообщение AndreiSk » 21 май 2011, 20:05

Схема на той странице спаркфана,
ссылку на которую вы дали.
См. там линк "Schematic" :roll:
Аватара пользователя
AndreiSk

Сообщения: 2639
Зарегистрирован: 23 апр 2009, 17:03
Откуда: Москва, Самара
прог. языки: C#

Re: Motor Driver 2.5A MC33887

Сообщение DimRoboForum » 21 май 2011, 20:20

Точно! :)
Только я сейчас в даташит углубился -- там про D1 строго написано: "When D1 is Logic HIGH, both output are tri-stated."
"Вау! Настоящий робот! Или это дурацкий новогодний костюм?"

( (С) "Футурама" http://ru.wikiquote.org/wiki/%D0%A4%D1% ... 0%BC%D0%B0)
Аватара пользователя
DimRoboForum

Сообщения: 58
Зарегистрирован: 02 окт 2010, 15:19
Откуда: Южный Округ Москвы :)
Skype: nevermindim
прог. языки: PROLOG
ФИО: Дмитрий А.

Re: Motor Driver 2.5A MC33887

Сообщение dccharacter » 21 май 2011, 21:01

Рискну предположить, что меряете напряжение без нагрузки и ему это почему-то не нравится.

FS в нуле, потому что это вывод с открытым коллектором и ему нужна подтяжка к питанию, чтобы нормально работать.
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4995
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей

Re: Motor Driver 2.5A MC33887

Сообщение DimRoboForum » 21 май 2011, 22:13

Нагрузка есть, т.к. подключил всё к ардуине, там на вход высокое сопротивление выставляется (думал единичку считать с pin-a).
Но 2В как-то непонятно откуда и почему...

upd: Про подтяжку -- да, в даташите тоже об этом написано, а я как-то пропустил "мимо ушей".
"Вау! Настоящий робот! Или это дурацкий новогодний костюм?"

( (С) "Футурама" http://ru.wikiquote.org/wiki/%D0%A4%D1% ... 0%BC%D0%B0)
Аватара пользователя
DimRoboForum

Сообщения: 58
Зарегистрирован: 02 окт 2010, 15:19
Откуда: Южный Округ Москвы :)
Skype: nevermindim
прог. языки: PROLOG
ФИО: Дмитрий А.

Re: Motor Driver 2.5A MC33887

Сообщение dccharacter » 21 май 2011, 22:37

DimRoboForum писал(а):Нагрузка есть, т.к. подключил всё к ардуине, там на вход высокое сопротивление выставляется (думал единичку считать с pin-a).
Но 2В как-то непонятно откуда и почему...

upd: Про подтяжку -- да, в даташите тоже об этом написано, а я как-то пропустил "мимо ушей".


Нагрузку нормальную подключите - моторчик или еще что.
А там на выходе два светодиодика - горят???
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4995
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей

Re: Motor Driver 2.5A MC33887

Сообщение DimRoboForum » 21 май 2011, 22:59

Моторчик не крутится, светодиодики не горят...
WTF?!

upd: О! Заработало!!! Похоже, где-то "неконтакт". То "умирает", то работает. Буду пропаивать, может макетная плата где-то "глючит".

Спасибо за помощь!
Последний раз редактировалось DimRoboForum 21 май 2011, 23:11, всего редактировалось 1 раз.
"Вау! Настоящий робот! Или это дурацкий новогодний костюм?"

( (С) "Футурама" http://ru.wikiquote.org/wiki/%D0%A4%D1% ... 0%BC%D0%B0)
Аватара пользователя
DimRoboForum

Сообщения: 58
Зарегистрирован: 02 окт 2010, 15:19
Откуда: Южный Округ Москвы :)
Skype: nevermindim
прог. языки: PROLOG
ФИО: Дмитрий А.

Re: Motor Driver 2.5A MC33887

Сообщение AndreiSk » 21 май 2011, 23:06

Не судьба значит :pardon:
Купи другой тогда :roll:
Аватара пользователя
AndreiSk

Сообщения: 2639
Зарегистрирован: 23 апр 2009, 17:03
Откуда: Москва, Самара
прог. языки: C#

Re: Motor Driver 2.5A MC33887

Сообщение DimRoboForum » 21 май 2011, 23:13

AndreiSk писал(а):Не судьба значит :pardon:
Купи другой тогда :roll:

Хо! У меня больше нет месяца в запасе :)
"Вау! Настоящий робот! Или это дурацкий новогодний костюм?"

( (С) "Футурама" http://ru.wikiquote.org/wiki/%D0%A4%D1% ... 0%BC%D0%B0)
Аватара пользователя
DimRoboForum

Сообщения: 58
Зарегистрирован: 02 окт 2010, 15:19
Откуда: Южный Округ Москвы :)
Skype: nevermindim
прог. языки: PROLOG
ФИО: Дмитрий А.

Re: Motor Driver 2.5A MC33887

Сообщение dccharacter » 21 май 2011, 23:18

У меня есть спаянный в Москве
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4995
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей

Re: Motor Driver 2.5A MC33887

Сообщение AndreiSk » 21 май 2011, 23:28

Недавно покупал здесь
http://www.pololu.com/catalog/category/10
15 апреля отправили,
30 апреля на почте получил (в Москве).
Попробуй...
Аватара пользователя
AndreiSk

Сообщения: 2639
Зарегистрирован: 23 апр 2009, 17:03
Откуда: Москва, Самара
прог. языки: C#

Re: Motor Driver 2.5A MC33887

Сообщение DimRoboForum » 21 май 2011, 23:44

AndreiSk писал(а):Недавно покупал здесь
http://www.pololu.com/catalog/category/10
15 апреля отправили,
30 апреля на почте получил (в Москве).
Попробуй...

Оплачивать как?

dccharacter писал(а):У меня есть спаянный в Москве

Такой же? Почём?
"Вау! Настоящий робот! Или это дурацкий новогодний костюм?"

( (С) "Футурама" http://ru.wikiquote.org/wiki/%D0%A4%D1% ... 0%BC%D0%B0)
Аватара пользователя
DimRoboForum

Сообщения: 58
Зарегистрирован: 02 окт 2010, 15:19
Откуда: Южный Округ Москвы :)
Skype: nevermindim
прог. языки: PROLOG
ФИО: Дмитрий А.

Re: Motor Driver 2.5A MC33887

Сообщение dccharacter » 22 май 2011, 00:34

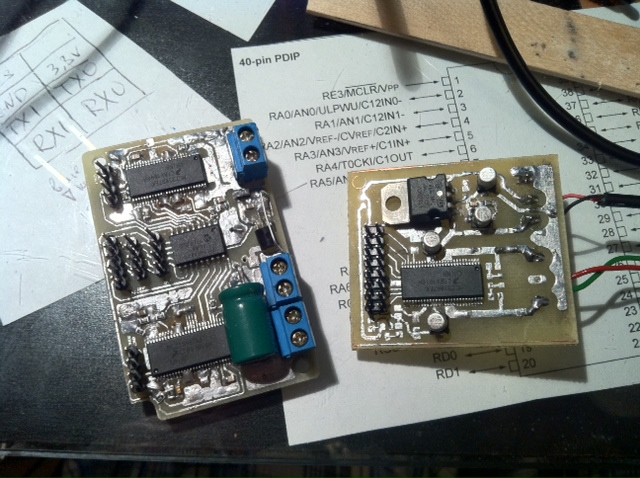

нет, на той же микрухе. Один - драйвер + стабилизатор питания +5В. Можно джамперами выставить все, что надо. Но там вообще беда с защитами от помех. Те мелкие кондеры, что там есть - 16В, т.е. больше 12В на него нельзя подавать. Зато есть место под светодиоды :-)
