Как там с радиосвязью?

Как там с радиосвязью?

Сообщение -= Александр =- » 05 мар 2005, 00:30

Микрухи купили уже давно, а не от кого ничего не слышно. Кто-нибудь уже построил рабочий девайс?
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3674
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C/C++, Python, asm
ФИО: Курмис Александр Андреевич

Сообщение setar » 05 мар 2005, 13:10

:? Я их У андрея всё никак забрать не могу
Аватара пользователя
setar
Site Admin

Сообщения: 10708
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Сообщение -= Александр =- » 05 мар 2005, 17:24

Наконец-то долстал макетку с нужным шагом. Начинаю паять. Правда кварцы у меня кривые, не очень совпадают, но они сменные будут.
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3674
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C/C++, Python, asm
ФИО: Курмис Александр Андреевич

Сообщение Штефан Виталий » 07 мар 2005, 17:26

А что такое "подходщая макетка", вроде они все с шагом 2.5мм?
ИМХО ошибка при выборе кварца растет примерно в 64 раза на приемнике и в 32 раза по передаче, можно сдвинуть кварц по частоте вниз/вверх, но макс герц 500, вешай паралельно/последовательно конденсатор 1.5пФ до 100пФ (пока генерация не сорвется). Может попробывать синтезатор частот на AT 1200 собрать, с ФАПЧ?
Штефан Виталий

Сообщения: 114
Зарегистрирован: 09 фев 2005, 21:52
Откуда: Санкт- Петербург

К Александру

Сообщение Andrew313 » 12 мар 2005, 00:55

Саша!
Ты какую пару кварцев подобрал? Я все собираюсь
в ЧипДип со списком возможных вариаций.

Андрей
Рожденный летать ползать не может...
Аватара пользователя
Andrew313

Сообщения: 54
Зарегистрирован: 10 фев 2005, 19:53
Откуда: Питер

Сообщение -= Александр =- » 12 мар 2005, 13:37

Вот тебе табличка того что я нашел и подсчитал...
И плата передатчика в формате Layout3.0...
Вложения
MICRF_TX.zip
(2.98 КиБ) Скачиваний: 331
Quarz.xls
(14.5 КиБ) Скачиваний: 440
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3674
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C/C++, Python, asm
ФИО: Курмис Александр Андреевич

Сообщение -= Александр =- » 12 мар 2005, 13:39

Если найдешь какие-нибудь другие кварцы или такие, но поточнее - пиши сюда!
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3674
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C/C++, Python, asm
ФИО: Курмис Александр Андреевич

Сообщение -= Александр =- » 12 мар 2005, 20:23

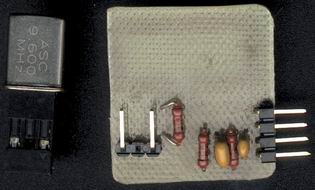

Вот уже и передатчик готов... Я делаю по схеме из даташита, со сменными кварцами. Плата приемника еще только травится... Кстати обе платы рисовал на своем станке. Нарисовалось довольно таки неплохо! =)
Вложения
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3674
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C/C++, Python, asm
ФИО: Курмис Александр Андреевич

Сообщение -= Александр =- » 13 мар 2005, 01:27

Собрал приемник и передатчик. В антенне у передатчика сигнал вроде есть. А на выходе приемника черт знает что. Просто рандомные байты. С любым кварцем и не зависимо от работы передатчика. Чего это может быть?  :(  Делал все по схемам на первой странице даташита. И не мог ли я спалить микрухи? Когда припаивал держал пальцем, вроде грелись не сильно.
И еще вопрос - что зависит от кондеров в приемнике? Как их рассчитывать я так и не понял, воткнул почти то что было на схеме.
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3674
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C/C++, Python, asm
ФИО: Курмис Александр Андреевич

О кварце в приемнике

Сообщение Andrew313 » 13 мар 2005, 02:17

По-моему кварц в приемнике нужно подтягивать конденсатором.
Все-таки разночтение по табличной частоте существенное :-(

Спасибо за печатку в Layout - мне не придется рисовать самому  :D

Передатчик проверить проще - у меня дома стоит трансивер
с узкополосной ЧМ в диаппазоне 430МГц - можно посмотреть
наличие несущей. С приемником все несколько хуже.

Андрей.
Рожденный летать ползать не может...
Аватара пользователя
Andrew313

Сообщения: 54
Зарегистрирован: 10 фев 2005, 19:53
Откуда: Питер

Сообщение -= Александр =- » 14 мар 2005, 13:03

Передатчик работает. По крайней мере на осцилльнике что-то видно. Но он у меня на 10 МГц и что именно там видно - не опнятно.
С приемником вообще мистика - когда импульсный блок питание на максимуме - помех нет, идут нуевые байты. Причем приемник питается от батарейки. А когде блок питания вырублен - опять рандомные байны... Может его надо как-нибудь экранировать?

И можно про кондеры к кварцу поподробнее?

Кстати проверь печатки, может это я где-нибудь наглючил?
Вложения
MICRF_RX.zip
Плата приемника
(2.63 КиБ) Скачиваний: 307
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3674
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C/C++, Python, asm
ФИО: Курмис Александр Андреевич

Сообщение setar » 14 мар 2005, 13:14

Предлагаю максимально укоротить длинну проводков от кварца, всётаки частота нешуточная.
Аватара пользователя
setar
Site Admin

Сообщения: 10708
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Сообщение -= Александр =- » 14 мар 2005, 18:05

Частота кварцев 4-15 МГц, не думаю что от длины проводников что-нибудь зависит... Кстати, кто-нибудь может мне помочь написать прогу синтезатора частоты на ассемблере для ATMega48 - у него тактовая 20 МГц, думаю он сможет генерить нужные частоты...
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3674
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C/C++, Python, asm
ФИО: Курмис Александр Андреевич

Сообщение setar » 14 мар 2005, 19:14

Начал читать доку с углублением в расчёты, как то всё не по детски вовсе, разбираюсь, пока много не понятно.
Аватара пользователя
setar
Site Admin

Сообщения: 10708
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Сообщение setar » 14 мар 2005, 21:19

Из кварцев доступных в прайсе микроники выбрал 3 пары:
(упорядочены по уменьшению качества совпадения)
приёмник / передатчик / несущая
6 Mhz / 12.1 Mhz / 387 Mhz
5.28 Mhz / 10.7 Mhz / 340 Mhz
5Mhz / 10Mhz / 322 Mhz

В приложении файл расчёта, с подборкой существующих номиналов кварцев.
Вложения
quikRadio.xls
(27 КиБ) Скачиваний: 462
Аватара пользователя
setar
Site Admin

Сообщения: 10708
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко
