IP-камера, спалил.

Учиться можно на своих ошибках, но учиться на чужих — быстрее и дешевле ;)

IP-камера, спалил.

Сообщение RootAdmin » 21 апр 2011, 12:33

Результат подачи на IP камеру питания через бракованный POE адаптер... Саму плату:

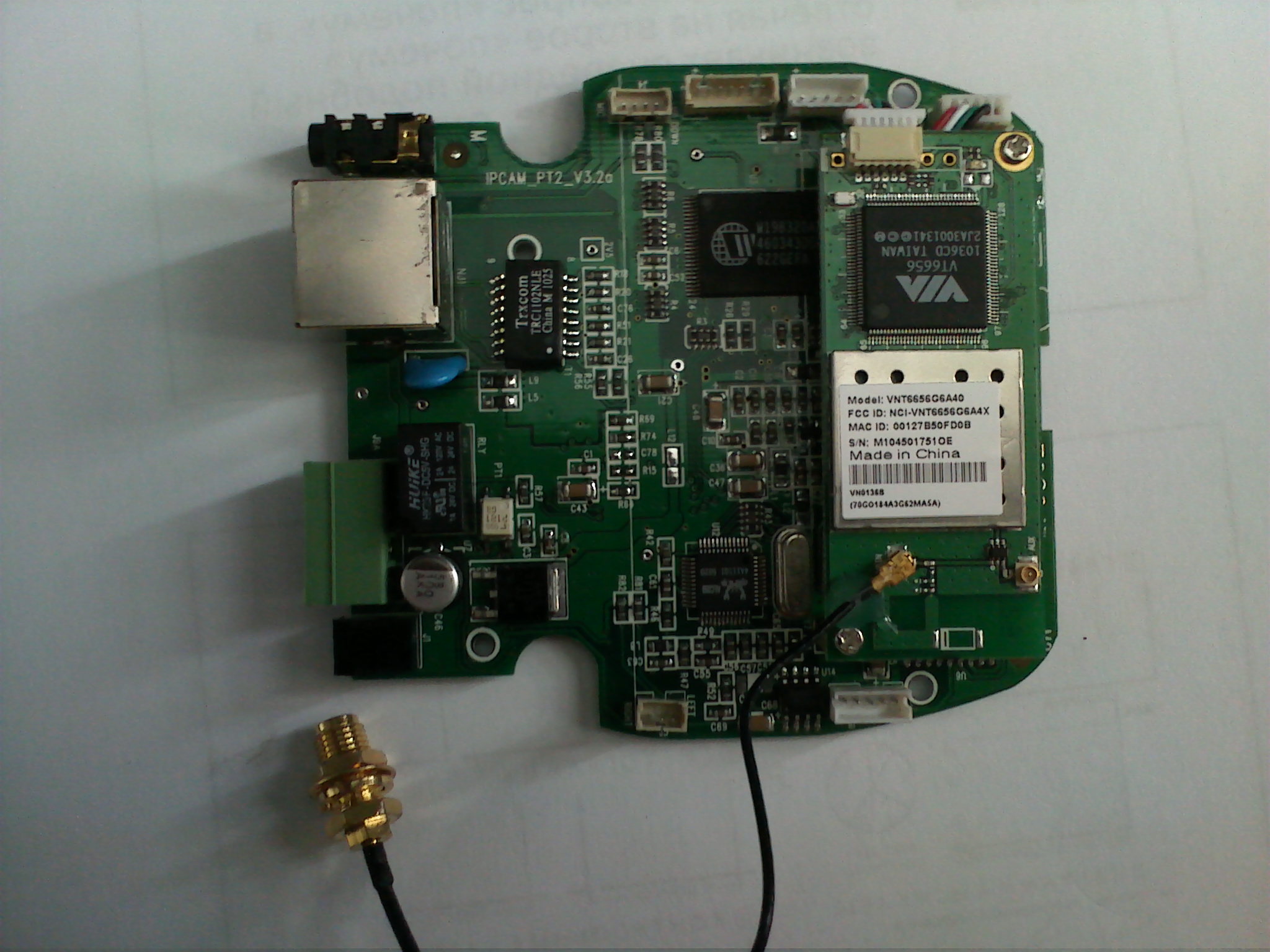

Плата устройства

восстановил (стабилизатор поменял) кроме WI-FI модуля (платка сверху), благо без нее работает.
а на плате камеры

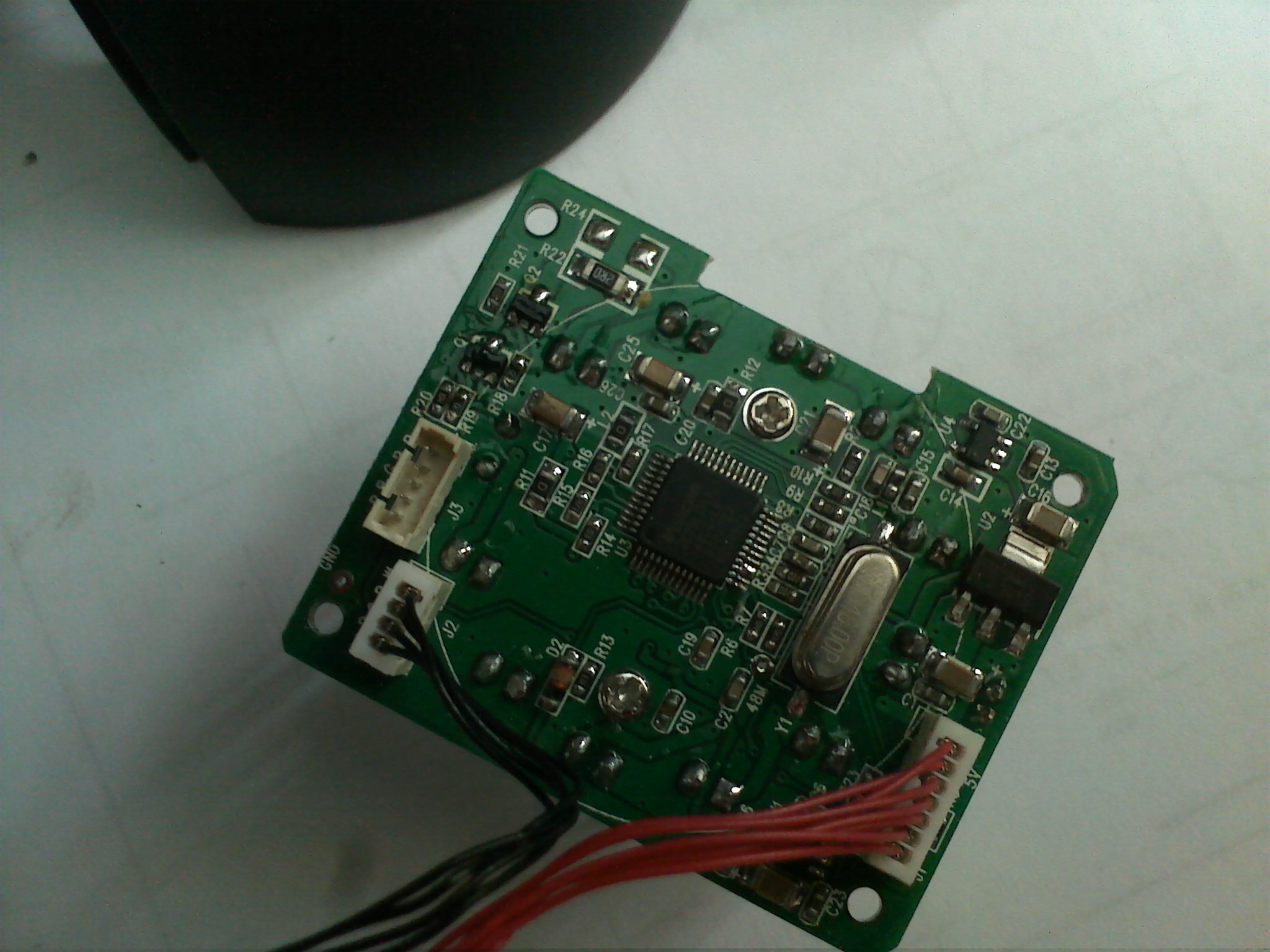

Вид сзади
стабилизатор сгорел с чипом :(
Плата без работоспособного сенсора не запускается, во всяком случае сеть не инициализирует. Вот и появился повод разобрать прошивку - возможно получится "робот на IP камере".
А привода хорошие, шаговик со встроенным редуктором

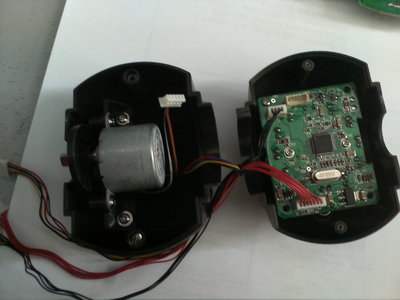

Разобранный "глаз"
Дым, идущий из всех устройств в помещении предвещает появление электрика.
RootAdmin

Сообщения: 1674
Зарегистрирован: 07 авг 2010, 21:29
Откуда: КМВ
прог. языки: C
ФИО: Андрей

Re: IP-камера, спалил.

Сообщение RealRobot » 21 апр 2011, 19:08

а что за камера то? за сколько брал?
http://igrybogov.com - ну о.о.очень интересно
сознание определяет бытие, улыбнись своему отражению
RealRobot

Сообщения: 340
Зарегистрирован: 18 окт 2007, 23:46
Откуда: Москва
прог. языки: С++ , 1С :-)
ФИО: Михаил

Re: IP-камера, спалил.

Сообщение RootAdmin » 21 апр 2011, 19:22

Foscam клон на деалэкстриме за 66$. 26358 sku, но могу ошибаться.на работе гляну.
Update: поправил номер.
Последний раз редактировалось RootAdmin 22 апр 2011, 14:07, всего редактировалось 1 раз.
Дым, идущий из всех устройств в помещении предвещает появление электрика.
RootAdmin

Сообщения: 1674
Зарегистрирован: 07 авг 2010, 21:29
Откуда: КМВ
прог. языки: C
ФИО: Андрей

Re: IP-камера, спалил.

Сообщение SkyStorm » 22 апр 2011, 09:07

А фото камеры целиком есть? У меня тоже несколько фоскамовских клонов, но ни одного поддерживающего POE.
Никто кроме нас!!!
4Robots.ru - Все для роботов!
Аватара пользователя
SkyStorm

Сообщения: 2596
Зарегистрирован: 05 фев 2008, 15:33
Откуда: St. Petersburg - Moscow
Skype: SkyStorm77
ФИО: Костюк Константин Вячеславович

Re: IP-камера, спалил.

Сообщение RootAdmin » 22 апр 2011, 14:07

http://www.dealextreme.com/p/standalone-ip-wireless-wifi-lan-camera-with-night-vision-and-pan-tilt-motors-26358
Камера самая обычная. Питаю подобные через комплект POE-инжектор и POE-сплиттер, типа TL-POE200 http://www.tp-link.com/ru/products/productDetails.asp?class=poe&pmodel=TL%2DPOE200
Недорого и надежно. Правда в одном экземпляре видно переключатель 5/12 вольт был "недопереключен".
ЗЫ. Сплиттеры из комплекта POE200 рассчитаны на передачу питания по синей (+) и коричневой (-) парам. С POE-свитчами типа http://www.tp-link.com/ru/products/productDetails.asp?class=poe&pmodel=TL%2DSF1008P НЕ работают (из коробки без переделки), для них надо TL-POE10R http://www.tp-link.com/ru/products/productDetails.asp?class=poe&pmodel=TL%2DPOE10R
Дым, идущий из всех устройств в помещении предвещает появление электрика.
RootAdmin

Сообщения: 1674
Зарегистрирован: 07 авг 2010, 21:29
Откуда: КМВ
прог. языки: C
ФИО: Андрей

Re: IP-камера, спалил.

Сообщение SkyStorm » 22 апр 2011, 14:26

А понятно, у меня такая же есть только белая. Она сама POE не поддерживает ))) а ты внешним девайсом.
Я ее по WiFi юзаю.
Никто кроме нас!!!
4Robots.ru - Все для роботов!
Аватара пользователя
SkyStorm

Сообщения: 2596
Зарегистрирован: 05 фев 2008, 15:33
Откуда: St. Petersburg - Moscow
Skype: SkyStorm77
ФИО: Костюк Константин Вячеславович

Re: IP-камера, спалил.

Сообщение RootAdmin » 22 апр 2011, 14:44

Забавно, что WI-FI платка подключается к основной через USB интерфейс.
Дым, идущий из всех устройств в помещении предвещает появление электрика.
RootAdmin

Сообщения: 1674
Зарегистрирован: 07 авг 2010, 21:29
Откуда: КМВ
прог. языки: C
ФИО: Андрей

Re: IP-камера, спалил.

Сообщение Duhas » 22 апр 2011, 21:07

как гордо "штаны" где питание тупо брошено по оставшимся парам называются сплиттерами )))) паяли мы такие сплиттеры в свое время )) POE в принципе ходит по тем же парам что и сигнал.. в том то и фича... останое не POE а пое....
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: IP-камера, спалил.

Сообщение RootAdmin » 23 апр 2011, 01:46

Позвольте уточнить, стабилизированный преобразователь 48->5 становится истинным пое только когда питание на него идет по 1.2,3,6 проводу? Если да, тогда срочно беру паяльник и переделываю.
Дым, идущий из всех устройств в помещении предвещает появление электрика.
RootAdmin

Сообщения: 1674
Зарегистрирован: 07 авг 2010, 21:29
Откуда: КМВ
прог. языки: C
ФИО: Андрей

Re: IP-камера, спалил.

Сообщение Duhas » 23 апр 2011, 11:23

ну это я зверствую, ваш вариант пассивный РОЕ, когда просто по неиспользуемым парам идет постоянка.. есть еще и "нормальный" РОЕ когда питание идет по тем же проводам что и полезный сигнал..
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: IP-камера, спалил.

Сообщение RootAdmin » 23 апр 2011, 12:03

Poe может идти по неиспользуемым в сотке (100 мегабит) проводам, да. В более дешевых - цветной и белый провод просто замкнуты, чуть дороже - точно такой же трансформатор со средним выводом, то есть данным гигабита ничего не мешает. Видел (юзал) варианты когда питание шло по всем парам ("+" по оранжевой и синей, "-" по зеленой и коричневой) для мощных устройств, уличная точка доступа с подогревом, к примеру. "Стандарт" конечно - по парам данных.
Дым, идущий из всех устройств в помещении предвещает появление электрика.
RootAdmin

Сообщения: 1674
Зарегистрирован: 07 авг 2010, 21:29
Откуда: КМВ
прог. языки: C
ФИО: Андрей
