После полугода активного применения родной 6 жыльный шлейф надорвался...

Разбери разъем и переставь. или новый наколи, сделай.

повелительное наклонение ?
да сделал уже...

Добавлено спустя 26 минут 35 секунд:
в скрытие показало множественный перегиб у основания разъёма

И в чем проблема? Вечного ничего нет

проблема в том что я искал эту проблему 2 дня

Проблема с Atmel AVRISP MKII. Есть похожий топик.
После года работы с этим программатором, вдруг проявилась такая ошибка (ниже) - программировал Atmega 48V. Раз 20 программировалась нормально (разными программами), потом случилось "это". Теперь ни этот МК, ни другая платка с Atmega32 не программируются. Питание на обох 3.4в. На 48й снизил питание до 3.2в (резистивным делителем - потребление вместе спрограмматором было 1мА)

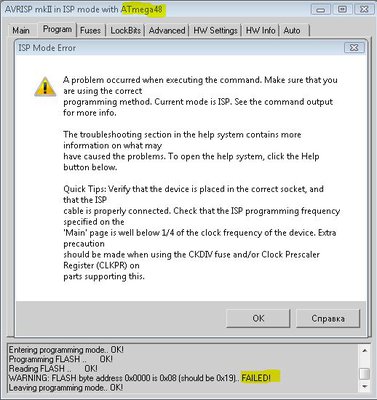

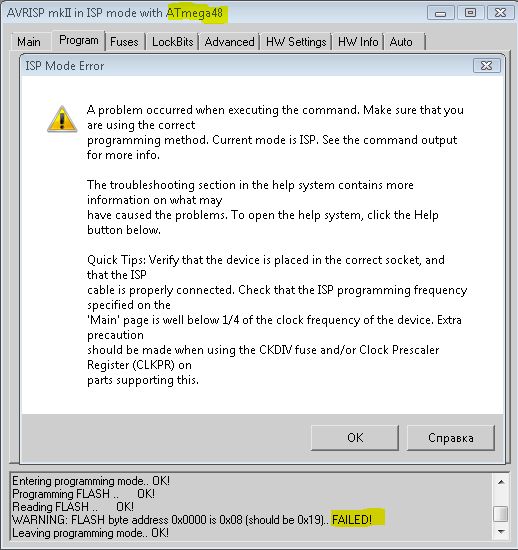

Ошибка на Atmega48 (AVR Studio, выбран правильный МК, фьюзы читаются-пишутся, напряжение показывает 3.2в при питании 3.4в и 3.0в при 3.2в)

Ошибка на Atmega32 (питание 3.48в)

Программатор пробовал подключить к ноуту через хаб (вдруг питания не хватает) - без изменений. Питание на МК повышал до 5в - программатор отказывается работать - мигает лампочкой.
На RESET-е был 1к, потом перепаял на 4.3к.
Кабель, соединяющий программатор и программируемые платки подрезал и перемотировал разъемы - если вдруг кабель сломался. Кабель прозвонил.

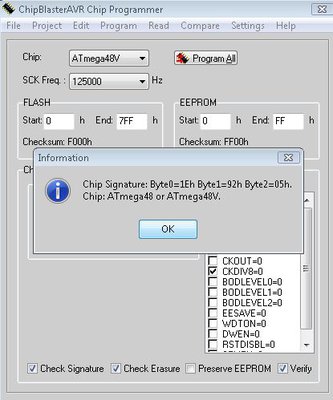

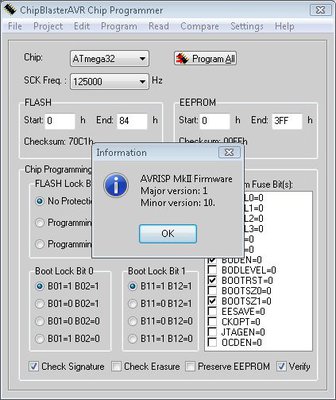

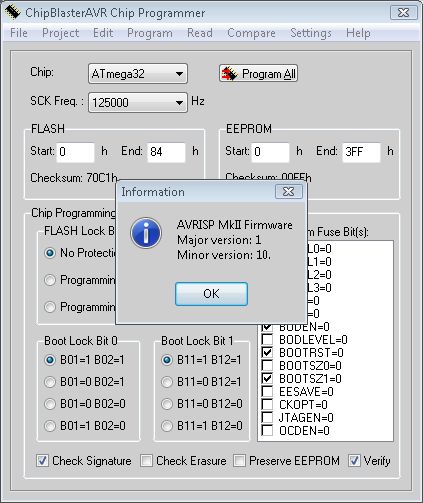

ChipBlaster тоже не сработал


Чтобы еще посмотреть-попробовать? Другого программатора пока нет под рукой.

Попробуйте снизить частоту (на вкладке HW-settings, кажется)

судя по первой картинке ... исчерпался лимит прошивания кристала... т.е. пишется одна инфа , а в кристале получается другая... чисто умозаключение...

странно, что у обоих МК сразу и у 48й и у 32й атмег. Сейчас перепаял 48-ю на 88-ю - вроде прошивается. Проверяю дальше.

Добавлено спустя 4 минуты 55 секунд:
ага-больше уже не прошивается
первый раз такая программка прошилась

Код: Выделить всё

$regfile = "m88DEF.dat"
$crystal = 8000000
Do
Wait 1
Loop
End

Добавлено спустя 15 минут 26 секунд:
забыл - еще снижал частоту программирования с 125кГц до 6кГц. В AVR Studio апгрейдировал программатор (до той-же версии, вроде).

У меня такая ситуация была в 2х случаях:
1) не хватало питания (или к/з по питанию было)
2) как Michael_K сказал - снизил частоту ISP проблема решилась

SMT писал(а): Другого программатора пока нет под рукой.

А я уж скока раз советовал - прошейте мегу8 под USB прогер и положите на полочку. Чтоб при аварии всегда был другой прогер под рукой.

забавно, что за неделю до этого мелькнула мысль так и сделать - прошить прогамматор на всякий случай - не нужно было эту мыслю думать

2galex1981: питание от 3.2в до 3.48в, частоту прошивания снижал (во всяком случае устанавливал значение 6кГц в AVR Studio)
пепельницу тоже вытряхивал

Добавлено спустя 4 минуты 18 секунд:
вообще-то насчет питания вопрос - при питании МК 3.48в в AVR Studio программатор показывает 3.3в, а при питании 3.2в - показывае 3.0в - куда девается 0.2в? Нужно еще повысить питание?

повышал до 5в - программатор отказывается работать - мигает лампочкой.

странно у меня при 5.8 прекрасно работает

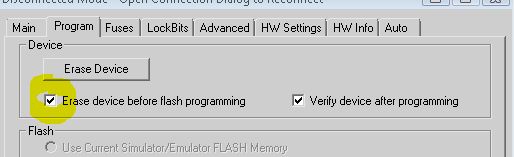

собрал другой программатор, эффект тот-же. Вспомнил, на форуме прочитал про очистку мк, попробовал - получилось (и мега88 и мега32). Если установить галочку перед программированием стирать мк, программирование работает нормально (и новым программатором и AVR ISP MK2).

Обязательно надо стирать если МК уже прошивали. При программировании можно изменить 1 на 0, а 0 на 1 - только стиранием. Поэтому если не стереть перед программированием, то при записи например 00110011 в ячейку где было 01010101 получим 00010001.
