Внимательно - конденсатор

Сообщение Master » 11 янв 2008, 18:59

Прошил МК ставлю в девай не работает, ваще никак, ставлю в тестовую плату с светодиодами на все ножки все ОК. Перепроверил все что можно, даже кварц выпаивал, думал сгорел.
Оказалось поставил кондеры не на 22 пФ, а на 22 нФ.
Выпаял их и все ОК. Кстати многие юзают МК без кондеров, хотя по ДШ они нужны.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Внимательно - конденсатор

Сообщение bodja » 12 янв 2008, 00:28

Надписи на кондерах 22 и 223 перепутать трудно :)
хотя чем банальнее ошибка тем тяжее их найти - это да.
bodja

Сообщения: 47
Зарегистрирован: 19 мар 2006, 01:30
Откуда: Украина,г.Бердичев

Re: Внимательно - конденсатор

Сообщение Master » 12 янв 2008, 01:23

Нифига у меня написано 22n S(22 нФ) синеньнкие и другие точтакие же тока написано 22J.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Внимательно - конденсатор

Сообщение -= Александр =- » 18 янв 2008, 18:07

А с чип-кондерами еще веселей - там вообще не написано... А 22 пика хрен чем померишь... :wink:
Ниндзя - круче всех. Они умеют ходить по воде, делить на ноль и угадывать шаффл в АйПоде.
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3664
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Re: Внимательно - конденсатор

Сообщение Master » 18 янв 2008, 20:59

Ага но обычно на упаковочках пишут.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Внимательно - конденсатор

Сообщение rnd.bsb » 11 янв 2009, 21:53

пардон , имеется в виду конденсатор на кварце? или речь идет про какие то другие?
rnd.bsb

Сообщения: 2
Зарегистрирован: 11 янв 2009, 21:47

Re: Внимательно - конденсатор

Сообщение EdGull » 11 янв 2009, 21:55

да, конденсатор на кварце
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Внимательно - конденсатор

Сообщение D'Ark Trouyan » 11 май 2011, 12:18

Собрал схему с импульсным стабилизатором и МК и парой светодиодов для индикации.
Проблема в следующем: светодиоды должны мигать, но делают это только при касании пальцами земли и питания +5В.
Поставил дополнительно кондер на 470мкФ. Замигали, но как-то странно: сначала с большой частотой (как нужно по программе) а потом видать конденсатор зарядился и стали мигать реже. (((
1000мкф тоже не помогло. при подключении программатора - работают как надо.
:(
Последний раз редактировалось D'Ark Trouyan 11 май 2011, 12:30, всего редактировалось 1 раз.
vivere militare est
Аватара пользователя
D'Ark Trouyan

Сообщения: 76
Зарегистрирован: 21 сен 2006, 22:42
Откуда: М.О.

Re: Внимательно - конденсатор

Сообщение =DeaD= » 11 май 2011, 12:22

Очень много информации, аж не знаю с чего начать читать :crazy:
Может быть схемку приведете, фотки выложите?
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Внимательно - конденсатор

Сообщение D'Ark Trouyan » 11 май 2011, 12:45

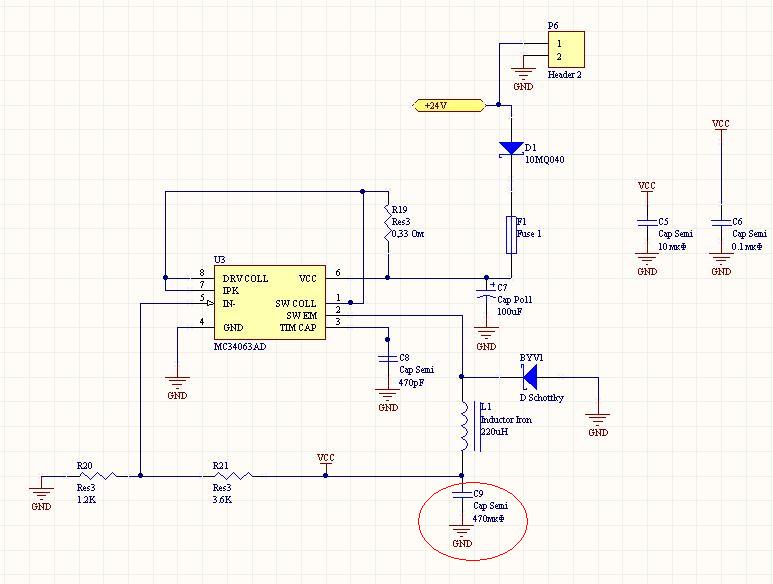

хмм вот схема стабилизатора. МК мега8. принципиально электролит или чип? У меня электролит 10 мкф стоит (на схеме справа)
Вложения
схема стабилизатора.JPG
vivere militare est
Аватара пользователя
D'Ark Trouyan

Сообщения: 76
Зарегистрирован: 21 сен 2006, 22:42
Откуда: М.О.

Re: Внимательно - конденсатор

Сообщение =DeaD= » 11 май 2011, 12:49

D'Ark Trouyan писал(а):У меня электролит 10 мкф стоит (на схеме справа)

А почему такой маленький по ёмкости? :shock:

Остальные детали по правильным номиналам?
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Внимательно - конденсатор

Сообщение D'Ark Trouyan » 11 май 2011, 13:12

он у меня для FT232 стоит (а она сейчас снята)
Пробовал без 470мкф (тот что обведен в красном овале)- нормально не работает (без касания рукой не мигают)
Пробовал добавить 1000мкф и пробовал им заменить 470 мкф - результат описывал выше, мигают редко.

Добавил чип 1мкф, эффекта не дало.
vivere militare est
Аватара пользователя
D'Ark Trouyan

Сообщения: 76
Зарегистрирован: 21 сен 2006, 22:42
Откуда: М.О.

Re: Внимательно - конденсатор

Сообщение RootAdmin » 11 май 2011, 13:13

Я б напряжение померил на выходе стабилизатора. И шумы - если есть осциллограф.
ЗЫ. Фото платы бы, с обоих сторон. Было "чудо", когда землю забыл соединить, получилось что соединена длинной узкой дорожкой ВОКРУГ кварца и наводки заставляли МК "плясать".
Дым, идущий из всех устройств в помещении предвещает появление электрика.
RootAdmin

Сообщения: 1674
Зарегистрирован: 07 авг 2010, 21:29
Откуда: КМВ
прог. языки: C
ФИО: Андрей

Re: Внимательно - конденсатор

Сообщение =DeaD= » 11 май 2011, 13:15

Ничего не понял, какая еще FT232? где схема с включением светодиодов, МК?
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Внимательно - конденсатор

Сообщение D'Ark Trouyan » 11 май 2011, 15:02

странный глюк =\, но перепрошив заработало нормально. Большое спасибо за советы.
vivere militare est
Аватара пользователя
D'Ark Trouyan

Сообщения: 76
Зарегистрирован: 21 сен 2006, 22:42
Откуда: М.О.
