Конденсаторы на питание МК.

Учиться можно на своих ошибках, но учиться на чужих — быстрее и дешевле ;)

Конденсаторы на питание МК.

Сообщение Hamileon » 19 май 2006, 06:02

Купил конденсаторы 0.1 мкф (К 10-17Б имп. 0.1мкф Х7R) для питания МК.

Так вот когда через них пропускаю подключаю +3 В на выходе меньше нуля. В чем дело, кто может что сказать. ?
На самом конденсаторе написанно 104 цвет оранжевый.
Hamileon

Сообщения: 31
Зарегистрирован: 04 май 2006, 22:01
Откуда: Москва

Сообщение Johnny Bravo » 19 май 2006, 06:26

Так это естественно,- Вы включили его последовательно по питанию, стало быть он будет разделительным (пропускает толко переменную составляющую - а ее нет!).
Нужно его параллельно питанию поставить: + к одному выводу кондера, - к другому.
Johnny Bravo

Сообщения: 398
Зарегистрирован: 26 фев 2006, 15:21
Откуда: Омск

Сообщение Hamileon » 19 май 2006, 12:03

Тоесть замкнуть питание МК на VCC и GND ?
У этих конденсаторов ведь нет полярности ?
Hamileon

Сообщения: 31
Зарегистрирован: 04 май 2006, 22:01
Откуда: Москва

Сообщение Johnny Bravo » 19 май 2006, 12:11

Тоесть замкнуть питание МК на VCC и GND ?

Это как? Что-то не понял?

У этих конденсаторов ведь нет полярности ?

Нет.
Johnny Bravo

Сообщения: 398
Зарегистрирован: 26 фев 2006, 15:21
Откуда: Омск

Сообщение Johnny Bravo » 19 май 2006, 12:26

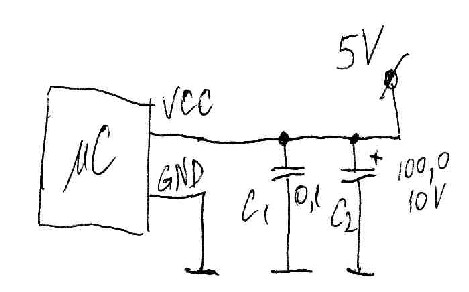

Коряво, но понятно!
С1 - это твои 0.1 мкф, С2 - полярный электролит - для фильтрации НЧ помех.
Вложения
Johnny Bravo

Сообщения: 398
Зарегистрирован: 26 фев 2006, 15:21
Откуда: Омск

Сообщение Hamileon » 19 май 2006, 19:32

Спасибо.
Все конденсаторы так ставятся ? К примеру что бы мотор не проседал так же ?
Hamileon

Сообщения: 31
Зарегистрирован: 04 май 2006, 22:01
Откуда: Москва

Сообщение cahbtexhuk » 19 май 2006, 22:18

Смотря где и в каком контексте. На питание - как Джонни сказал
Аватара пользователя
cahbtexhuk

Сообщения: 112
Зарегистрирован: 02 окт 2005, 18:30
Откуда: Рига, Латвия

Сообщение Кирилл » 19 май 2006, 22:59

Кирилл

Сообщения: 432
Зарегистрирован: 20 окт 2005, 16:11
Откуда: Вильнюс,Литва
прог. языки: Basic

Сообщение SfS » 05 июл 2006, 09:13

Hamileon писал(а):Спасибо.
Все конденсаторы так ставятся ? К примеру что бы мотор не проседал так же ?


Настоятельно советую почитать книжки по электронике. Чтобы хотябы примерно представлять зачем и куда ставятся те или иные элементы.

Очень рекомендую (для самого-самого начального уровня) "Электроника шаг за шагом" Рудольф Сворень.

Там есть и теория и практические схемы питания, усилителей и так далее. Книгу можно найти в сети. Один минус книги - довольно старая, нет ни слова о МК. Но вам это и не надо насколько я понял.
SfS

Сообщения: 47
Зарегистрирован: 05 июл 2006, 05:55
Откуда: Томск

Re: Конденсаторы на питание МК.

Сообщение avr123.nm.ru » 09 июл 2006, 12:42

Hamileon писал(а):Купил конденсаторы 0.1 мкф (К 10-17Б имп. 0.1мкф Х7R) для питания МК.

Так вот когда через них пропускаю


<- Почитайте, схемы посмотрите.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Сообщение avr123.nm.ru » 09 июл 2006, 12:44

Hamileon писал(а):Спасибо.
Все конденсаторы так ставятся ?


так же как в учебнике по физике.

Hamileon писал(а): К примеру что бы мотор не проседал так же ?


разные конденсаторы для разных задач.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Сообщение -= Александр =- » 10 июл 2006, 17:07

Если мотор реверсируется - НЕЛЬЗЯ ставить на него электролит. Встречал я таких джедаев, поставили - все ок, а как хороший задний ход дали - кондеры порвало ко всем чертям и всю платформу их внутренностями уделало...  :roll:
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3664
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Сообщение SfS » 11 июл 2006, 09:15

-= Александр =- писал(а):Если мотор реверсируется - НЕЛЬЗЯ ставить на него электролит. Встречал я таких джедаев, поставили - все ок, а как хороший задний ход дали - кондеры порвало ко всем чертям и всю платформу их внутренностями уделало...  :roll:


Электролит параллельно мотору ?! А наффик ?! Там частоты импульсов довольно высокие. Хватит и 1мк кирамического за глаза. Если хочется отфильтроваться лучше - то дроссели спасут в цепях питания.
SfS

Сообщения: 47
Зарегистрирован: 05 июл 2006, 05:55
Откуда: Томск

Сообщение -= Александр =- » 11 июл 2006, 13:35

Они не от  помех, они от просадок напряжения при кратковременных сильных нагрузках...
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3664
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Сообщение SfS » 13 июл 2006, 09:22

-= Александр =- писал(а):Они не от  помех, они от просадок напряжения при кратковременных сильных нагрузках...


Такой электролит тогда можно вешать на вход транзисторного моста... и дроссель на вход моста по питанию будет здорово...
SfS

Сообщения: 47
Зарегистрирован: 05 июл 2006, 05:55
Откуда: Томск
