LINEAR TECHNOLOGY - LT1304-3.3 - DC-DC CONVERTER

Сообщение Madf » 21 мар 2013, 12:09

Всем здравия!

Никогда мне не везло с работой трансформаторных технологий...решил попробовать поиграться дросселями (вроде как законченное устройство, руками мотать не нужно), понадобилось собрать DC-DC преобразователь на 3.3В, для питания одной "игрушки" питающейся от 1S акка.
Почитал физику работы - понятно.
Опыта в этом вправлении - 0.
Вроде бы всё просто.
Пересмотрев несколько вариантов, остановился на LINEAR TECHNOLOGY - LT1304, выбрал подходящую схему, такую:


Из этой схемы исключил LTC1477, т.к. контроль питания предполагался через МК.

Дроссель рекомендуемый в датащите 1 в 1 не нашел, по этому подобрал похожий по хар-ам, индуктивность совпадает... (такой).
Остальные элементы использовал как заявлено в схеме, единственное вместо 5 вольтового чипа поставил на 3.3В.
Сделал плату, собрал часть отвечающую за питание и...не работает.
Просто напряжение относительно входа проходит через дроссель+диод с неким падением напряжения.
Взял осциллограф и посмотрел что творится на самом дросселе, есть ли пульсации - они есть но еле заметные, какие-то милливольты...
Начал вчитываться в доку, вроде описано что вывод чипа N3 (Vin), должен соединятся с внешним миром/дросселем как можно кратчайшим проводником "VIN (Pin 3): Input Supply. Must be bypassed close (<0.2") to the pin", у меня на плате это место разведено не впритык к ноге чипа от дроселя...
В общем не знаю что и думать, неужели у такой простой схемы имеется столько граблей?
Не знаю в каком направлении рыть даже, как запустить эту штуку?
Последний раз редактировалось Madf 21 мар 2013, 12:17, всего редактировалось 1 раз.
Madf

Сообщения: 2157
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: LINEAR TECHNOLOGY - LT1304-3.3 - DC-DC CONVERTER

Сообщение Duhas » 21 мар 2013, 12:12

вы схемку как оно у вас дайте 1в1...
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: LINEAR TECHNOLOGY - LT1304-3.3 - DC-DC CONVERTER

Сообщение Madf » 21 мар 2013, 12:24

Вечером обязательно выложу, сейчас на работе.
Просто хотел узнать всё-таки (у опытных), насколько критичны могут быть хар-ки: проводников, расположение элементов и т.д.? Конечно дело может быть и не в этом, но мало ли...
Madf

Сообщения: 2157
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: LINEAR TECHNOLOGY - LT1304-3.3 - DC-DC CONVERTER

Сообщение Duhas » 21 мар 2013, 12:25

заводиться должно бы и так.. а вот дальше возбуды и прочее..
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: LINEAR TECHNOLOGY - LT1304-3.3 - DC-DC CONVERTER

Сообщение elmot » 21 мар 2013, 13:03

Аватара пользователя
elmot

Сообщения: 5674
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья

Re: LINEAR TECHNOLOGY - LT1304-3.3 - DC-DC CONVERTER

Сообщение Michael_K » 21 мар 2013, 13:14

LBO оторвать от шатдауна помогает?
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: LINEAR TECHNOLOGY - LT1304-3.3 - DC-DC CONVERTER

Сообщение Madf » 21 мар 2013, 14:29

elmot, спасибо, но хотелось бы вариант наплатный, миниатюрный, если не получится, то скорее посмотрю на продукцию типа Трако...

Michael_K, вчера вечером не успел это сделать, сегодня попробую и отпишу..

Добавлено спустя 4 минуты 58 секунд:
Пробовал включать схему без резисторов/делителя на LBI, всё так же не работало, но дроссель начинал чуть греться.

Вообще гляжу на эту схему и не совсем понимаю принцип её работы, как в ней может получиться 3.3В, если изначально вся схема включена так, что входное напряжение идет прям на выход схемы (через дроссель и диод), видимо в таком ключе я смогу получить максимум Буст скажем от 2В входного до 3.3В выходного, но никак ограничение в 3.3В постоянное на выходе при повышении входного свыше этого напряжения...
Madf

Сообщения: 2157
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: LINEAR TECHNOLOGY - LT1304-3.3 - DC-DC CONVERTER

Сообщение Duhas » 21 мар 2013, 14:36

ай блин, дык не будет оно у вас работать )) оно буст конвертер а не buck
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: LINEAR TECHNOLOGY - LT1304-3.3 - DC-DC CONVERTER

Сообщение Madf » 21 мар 2013, 14:57

Да пока даже так не работает. :D

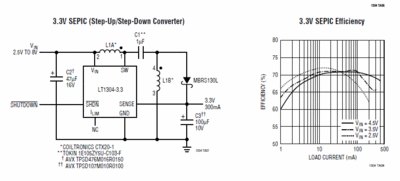

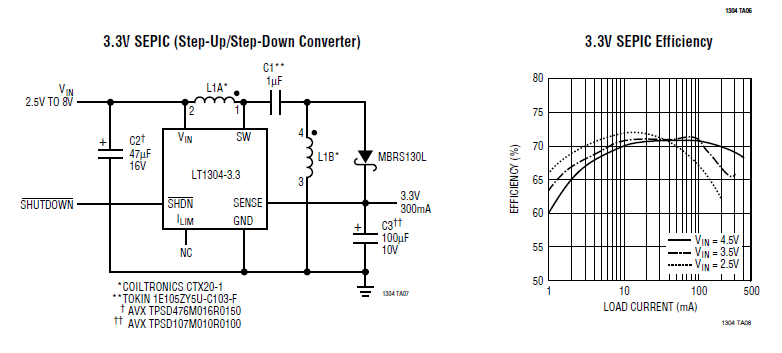

Вообще в датащите есть схемка для регулировки вниз напряжения:


Нужно будет допиливать схему...
Madf

Сообщения: 2157
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: LINEAR TECHNOLOGY - LT1304-3.3 - DC-DC CONVERTER

Сообщение Radist » 21 мар 2013, 18:21

Есть хорошая надежная дешевая микросхема MC34063. С ней работает всегда. А вообще при постройке импульсников необходим осциллограф. Ну и надо хорошенько проверить монтаж на правильность, обрывы и КЗ. Даташиты врут редко.
Аватара пользователя
Radist

Сообщения: 2233
Зарегистрирован: 01 июл 2009, 08:59
Откуда: Екатеринбург
прог. языки: асемблер AVR

Re: LINEAR TECHNOLOGY - LT1304-3.3 - DC-DC CONVERTER

Сообщение Madf » 21 мар 2013, 21:19

Radist писал(а):Есть хорошая надежная дешевая микросхема MC34063.

Хорошая, но мне нужно чтобы схема полноценно работала хотя бы с 2.7В и до 4.2В. Данный чип по калькуляторам начинает работать корректно с 5В, а по доке минимальное напряжение с 3В - впритык выходит.

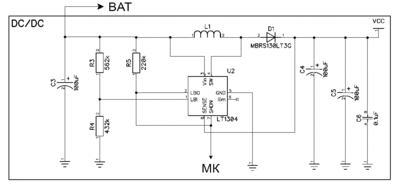

Выкладываю схему как обещал:


Как ранее говорил, она ничем не отличается от фирменной.

Попробовал поднять в воздух ножку LBO как посоветовал Michael_K - о чудо, заработало!
Запускается где-то с 1.6В и держит до 3В, потом начинает постепенно увеличивать напряжение на выходе вместе с ростом входного.

Всем спасибо за помощь!

В сложившейся ситуации, проще наверное установить чип на 5В (это напряжение должно держаться хорошо, т.к. разница от входного будет большой) и поставить обычный линейный стаб 5В>3В, но при этом потеряю всю прелесть КПД (впрочем токи у меня не большие, можно пренебречь) или пытаться найти универсальный Step-UP/Down...
Madf

Сообщения: 2157
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: LINEAR TECHNOLOGY - LT1304-3.3 - DC-DC CONVERTER

Сообщение Radist » 22 мар 2013, 07:42

Насчет "надо с 2,7В чтоб работало" - нельзя липольки разряжать ниже 3В - они от этого быстро портятся. И потом, на схеме я вижу повышалку, а вы хотели на выходе 3В иметь. По идее надо использовать понижалку, но понижалка из 3В в 3В сильно сомневаюсь что заработает. Я предлагаю сделать такой финт: на входе липольку перевернуть, а схему использовать инвертирующую опять же на MC34063. Там на выходе напряжение по модулю может быть как выше, так и ниже входного, не говоря уже о равном ему. Это я знаю точно - сам делал конвертор 5В в -5В. И с кпд не пролетите.
Аватара пользователя
Radist

Сообщения: 2233
Зарегистрирован: 01 июл 2009, 08:59
Откуда: Екатеринбург
прог. языки: асемблер AVR

Re: LINEAR TECHNOLOGY - LT1304-3.3 - DC-DC CONVERTER

Сообщение Madf » 22 мар 2013, 10:49

Спасибо за идею, попробую.

Пока своё внимание остановил на LM3671, он вроде может как вниз регулировать, так и вверх и предназначен как раз для работы с литием.

Добавлено спустя 6 минут 28 секунд:
Посмотрел/посчитал инвертор на MC34063, у меня получилось, что схема в таком режиме не больше 250мА тянет, мне бы хотя бы минимум 500мА. :(
Madf

Сообщения: 2157
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: LINEAR TECHNOLOGY - LT1304-3.3 - DC-DC CONVERTER

Сообщение Radist » 22 мар 2013, 15:15

Расчет в студию. Сама микросхема до полутора ампер через себя гоняет. Надо больше - с внешним транзистором.
Аватара пользователя
Radist

Сообщения: 2233
Зарегистрирован: 01 июл 2009, 08:59
Откуда: Екатеринбург
прог. языки: асемблер AVR

Re: LINEAR TECHNOLOGY - LT1304-3.3 - DC-DC CONVERTER

Сообщение Madf » 22 мар 2013, 15:26

Любой онлайн калькулятор.
Madf

Сообщения: 2157
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
