LM317

Учиться можно на своих ошибках, но учиться на чужих — быстрее и дешевле ;)

LM317

Сообщение Vovan » 24 сен 2011, 11:41

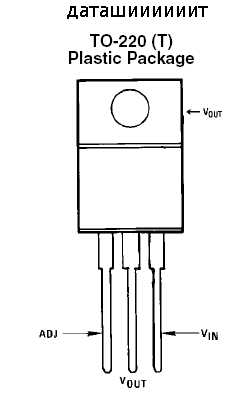

То ли я дурак полный идиот и ваще тупица и нихрена не понимаю в иликтронике, то ли все поменялось в мире? Кароче вот такая ерунда получается: купил новые LM317 (кстати не впервые! уже юзал их не однократно, но подзабыл цоколевку). нужно мне стабилизатор тока, открываю д/ш и вижу: 1,2,3 = Adj,Vout,Vin. Подключаю ПО ДАТАШИТ - КЗ между IN и OUT! Беру вторую (новую!) LM317 - результат тот же...

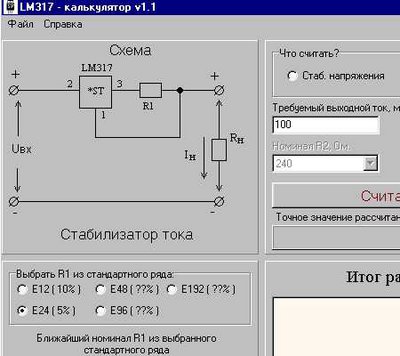

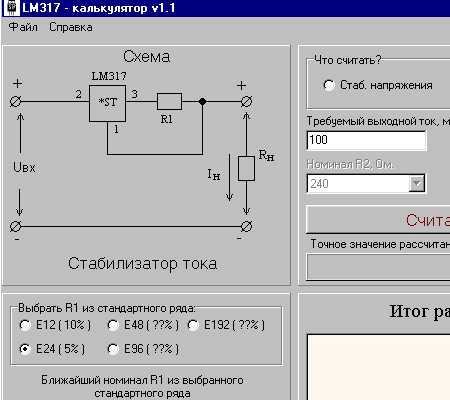

Чё-то невзначай открыл "калькулятор для LM317" и вижу: цоколевка другая! Подключаю эти же элэмки по схеме калькулятора - всё нормально заработало. Неужели Uвх и Vin - не одно и тоже? :shock:
Вложения
_________
Sincerely,
Vovan
Аватара пользователя
Vovan

Сообщения: 3340
Зарегистрирован: 05 окт 2005, 12:03
Откуда: Литва
прог. языки: asm

Re: LM317

Сообщение Radist » 24 сен 2011, 12:49

Это все похоже на чудо, а чудес не бывает. Я привык верить даташиту, хотя и даташит и программу-калькулятор писали люди, а значит и там и там могут быть опечатки. Но все-таки даташит читает больше людей, а значит на опечатку давно бы уже указали. Я тоже делал стабилизаторы напряжения на этих микросхемах, делал по даташиту и все работало. Получено два источника информации, в которых противоречат следующие данные: где вход, а где выход. Может у вас остались старые схемки с этим стабилизатором и вы посмотрите еще туда? Или еще можно предположить почти невозможное: в природе есть поддельные LM317, у которых перепутаны вход и выход. А стабилизатор напряжения будет работать на ваших микросхемах, если его собрать по даташиту, или нет? Ведь если выяснится, что ноги действительно перепутаны, то значит в мире есть два вида этих микросхем. Уж если подделывают, то хотя бы по ногам совместимость бы делали. :(
Аватара пользователя
Radist

Сообщения: 2233
Зарегистрирован: 01 июл 2009, 08:59
Откуда: Екатеринбург
прог. языки: асемблер AVR

Re: LM317

Сообщение Vovan » 24 сен 2011, 13:31

Сообщаю! Стабилизатор напряжения собранный СТРОГО по даташиту - РАБОТАЕТ! А по "калькулятору" - нет.
Стабилизатор тока - наоборот. Ничего не понимаю :cry:
_________
Sincerely,
Vovan
Аватара пользователя
Vovan

Сообщения: 3340
Зарегистрирован: 05 окт 2005, 12:03
Откуда: Литва
прог. языки: asm

Re: LM317

Сообщение Radist » 24 сен 2011, 20:31

Не хватает условий проведения опыта - резистор какого номинала был? От стабилизатора напряжения ток можно взять до 1,5А, а каким числом ограничен ток от стабилизатора тока? А если попробовать застабилизировать меньший ток по схеме из даташита - заработает?
Аватара пользователя
Radist

Сообщения: 2233
Зарегистрирован: 01 июл 2009, 08:59
Откуда: Екатеринбург
прог. языки: асемблер AVR

Re: LM317

Сообщение Vovan » 24 сен 2011, 20:59

Разобрался наконец, предыдущий пост написал впылу (просто запутался с ногами :oops: ) и неправильно.
На самом деле эти микросхемы в моем случае имеют иную цоколевку отличную от д\ш и работают в обоих случаях (по току и по напряжению) по схемам из "калькулятора". Еще нашел в инете, мельком, один чувак уже такое встречал и после этого перед включением сначала тестирует микросхему на предмет распознавания цоколевки, а уж затем эксплуатирует...
_________
Sincerely,
Vovan
Аватара пользователя
Vovan

Сообщения: 3340
Зарегистрирован: 05 окт 2005, 12:03
Откуда: Литва
прог. языки: asm

Re: LM317

Сообщение Radist » 10 окт 2011, 11:28

Сходил только что в магаз, купил LM317T (ТО-220) и резистор 3,9 Ом. Собрал ПО ДАТАШИТУ источник тока - работает!!! Данные получившегося источника: ток 0,32А, падение на источнике тока 3,6В. Если падения не хватает - ток снижается. А вывод простой - перед впаиванием/разводкой платы проверяйте микросхему в качестве источника тока/напряжения.
Аватара пользователя
Radist

Сообщения: 2233
Зарегистрирован: 01 июл 2009, 08:59
Откуда: Екатеринбург
прог. языки: асемблер AVR
