Измерение индуктивности с помощью секундомера

Сообщение dccharacter » 14 апр 2011, 23:51

Помогите навести порядок в мозгах ПЛЗ.

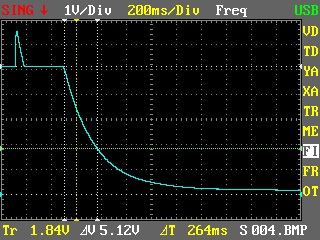

Есть неизвестная индуктивность. Подключаем индуктивность + резистор 4,7кОм к источнику питания 5В. Отключаем питание, получаем осциллограмму в приложении. До 37% напряжение на резисторе падает за 268мс.

Постоянная времени RL цепи = L/R. L = R*tau.

L = 4700 * 0,268 = 789,6 ГЕНРИ??!?!?!?!!!!!!!

че-то фигня какая-то :cry:
Вложения
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4862
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей

Re: Измерение индуктивности с помощью секундомера

Сообщение Myp » 15 апр 2011, 00:11

а ты возьми промаркированную индуктивность и по ней введи в формулу поправочный коэфициент)
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15903
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Измерение индуктивности с помощью секундомера

Сообщение dccharacter » 15 апр 2011, 00:33

Myp писал(а):а ты возьми промаркированную индуктивность и по ней введи в формулу поправочный коэфициент)

хм

Добавлено спустя 16 минут 29 секунд:
Сенсация. Взял единственную имеющуюся промаркированную индуктивность. Маркировка 500 (мкГн). Картинка не поменялась.

Из чего я сделал вывод, что меряю я не индуктивность катушки, а емкость конденсатора в блоке питания.
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4862
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей

Re: Измерение индуктивности с помощью секундомера

Сообщение SERGEY_M » 15 апр 2011, 00:37

:ROFL: прикольно
Аватара пользователя
SERGEY_M

Сообщения: 682
Зарегистрирован: 20 мар 2009, 12:45
Откуда: Украина, Одесса
ФИО: Сергей

Re: Измерение индуктивности с помощью секундомера

Сообщение dccharacter » 15 апр 2011, 00:47

блин, постоянная времени - классная штука. Где б нарыть выводной резистор ом на 5-10...
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4862
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей

Re: Измерение индуктивности с помощью секундомера

Сообщение SERGEY_M » 15 апр 2011, 00:52

пока я не лег спать, заходи, дам и 5 Ом и 10 Ом :wink:

Добавлено спустя 50 секунд:
А СМД есть?
напаяй ему 2 проводка))
Аватара пользователя
SERGEY_M

Сообщения: 682
Зарегистрирован: 20 мар 2009, 12:45
Откуда: Украина, Одесса
ФИО: Сергей

Re: Измерение индуктивности с помощью секундомера

Сообщение dccharacter » 15 апр 2011, 01:07

ну чо, 100мкГн

Добавлено спустя 57 секунд:
SERGEY_M писал(а):пока я не лег спать, заходи, дам и 5 Ом и 10 Ом :wink:

Добавлено спустя 50 секунд:
А СМД есть?
напаяй ему 2 проводка))

Я у тебя уже был и мне там не понравилось, меня эвакуировали с кислородной подушкой :-) было мне 8 месяцев...

А у вас там есть Гамбринус? Там здорово?

Добавлено спустя 3 минуты 14 секунд:
кстати, про SMD. Если собираем что-то на макетке и совсем край - нужны компоненты, а ничего, кроме смд резисторов/кондеров/индуктивностей нет, то можно сделать так. От "гребенки" откусывается два контакта. И либо прям на них, либо выкусить из дырявой макетки для выводных компонентов кусочек с двумя отверстиями, впаиваем в него контакты гребенки и на них смд. Провода подпаивать не рекомендую - отрываются контакты от керамики.

Добавлено спустя 1 минуту 31 секунду:
http://www.gambrinus.net.ua/ аааааааааа

Добавлено спустя 1 минуту 6 секунд:
Изображение чооооооооооооорт

Добавлено спустя 4 минуты 21 секунду:
Так называлась пивная в бойком портовом городе на юге России. Хотя она
и помещалась на одной из самых людных улиц, но найти ее было довольно трудно
благодаря ее подземному расположению. Часто посетитель, даже близко знакомый
и хорошо принятый в Гамбринусе, умудрялся миновать это замечательное
заведение и, только пройдя две-три соседние лавки, возвращался назад.

Пошел читать: http://lib.ru/LITRA/KUPRIN/gambrinus.txt
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4862
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей

Re: Измерение индуктивности с помощью секундомера

Сообщение avr123.nm.ru » 15 апр 2011, 09:24

Добавлено спустя 37 минут 28 секунд:
dccharacter писал(а):Постоянная времени RL цепи = L/R. L = R*tau.
L = 4700 * 0,268 = 789,6 ГЕНРИ??!?!?!?!!!!!!!
че-то фигня какая-то :cry:


Мыслите ЛОГИЧЕСКИ :D увеличение R должно замедлять процессы, значит оно не может быть в знаменателе.

А посему считайте по методу avr123 вот: L = tau / R тады: L = 0,268 / 4700 = 57 мкГн

Есть проги для измерения Л С на звуковой карте ПК.
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Измерение индуктивности с помощью секундомера

Сообщение SERGEY_M » 15 апр 2011, 10:11

А у вас там есть Гамбринус? Там здорово?

Гамбринус кончился в 90-х :cry:
Ща там типа ресторан, от Гамбринуса только название осталось))
это мое мнение, хотя некоторым (очень не многим) там нравится
но того Одесского колорита уже дааавно нет :pardon:
Аватара пользователя
SERGEY_M

Сообщения: 682
Зарегистрирован: 20 мар 2009, 12:45
Откуда: Украина, Одесса
ФИО: Сергей

Re: Измерение индуктивности с помощью секундомера

Сообщение dccharacter » 15 апр 2011, 17:29

avr123.nm.ru писал(а):Добавлено спустя 37 минут 28 секунд:
dccharacter писал(а):Постоянная времени RL цепи = L/R. L = R*tau.
L = 4700 * 0,268 = 789,6 ГЕНРИ??!?!?!?!!!!!!!
че-то фигня какая-то :cry:


Мыслите ЛОГИЧЕСКИ :D увеличение R должно замедлять процессы, значит оно не может быть в знаменателе.

А посему считайте по методу avr123 вот: L = tau / R тады: L = 0,268 / 4700 = 57 мкГн

Есть проги для измерения Л С на звуковой карте ПК.


avr123 ушел от нас на неделю думать над своими словами :-)))))
не надо путать L и C

Ну и ссылки: http://www.ups-info.ru/?link=160657
http://www.motor-remont.ru/books/2/06_51.html

Добавлено спустя 2 минуты 6 секунд:
SERGEY_M писал(а):Гамбринус кончился в 90-х :cry:

Эх, а зачем я тогда вчера Куприна читал до 4-х утра....

Добавлено спустя 1 минуту 23 секунды:
avr123.nm.ru писал(а):R тады: L = 0,268 / 4700 = 57 мкГн

Таким образом мы выяснили, какой емкости кондер стоит в блоке питания :-)))

Добавлено спустя 8 минут 20 секунд:
ой
я тупой
avr, прости
кажись я все понял
L/r - это мера нарастания ТОКА, а не НАПРЯЖЕНИЯ

Добавлено спустя 2 минуты 16 секунд:
так, стоп
че вы меня все путаете
U = IR, т.е. L/r - это и мера нарастания напряжения тоже

я же осциллограмму снимаю с РЕЗИСТОРА, а не с LR цепи

Добавлено спустя 3 часа 7 минут 25 секунд:
Ну кто-нить тут закон Ома знает - объясните, почему я прав, но верить хочется avr123-у?
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4862
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей

Re: Измерение индуктивности с помощью секундомера

Сообщение SERGEY_M » 15 апр 2011, 17:58

Формула правильная
L=R*t
т.к. индуктивность запасает "ток" то в начальный момент он будет одинаков на любом резисторе
но при этом с ростом этого резистора будет расти и начальное напряжение
соответственно запасенная энергия будет расходоваться быстрее на большом резисторе...
т.е. с ростом R уменьшается t
это как с реле
если обмотку реле закоротить диодом, то оно будет отпускать дольше но напряжение на обмотке не вырастет выше 0,7В, а если посл. с диодом поставить резистор то напряжение на обмотке вырастет, но реле отпустит быстрее...
незнаю, как объяснить более популярно :pardon:
объяснялкин из меня никакой... :oops:
Аватара пользователя
SERGEY_M

Сообщения: 682
Зарегистрирован: 20 мар 2009, 12:45
Откуда: Украина, Одесса
ФИО: Сергей

Re: Измерение индуктивности с помощью секундомера

Сообщение avr123.nm.ru » 15 апр 2011, 19:10

Ужас какой-то. Моделирование в PROTEUS и MicroCAP спасет заблудшие души.
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Измерение индуктивности с помощью секундомера

Сообщение SERGEY_M » 15 апр 2011, 19:24

Ужас какой-то

может и ужас
я как собачка, знаю что происходит, но сказать не могу :)
а если можете объяснить более популярно, так в чем проблема?
или пальцы болят... :crazy:
послать в Протеус с Капом каждый может 8)
Аватара пользователя
SERGEY_M

Сообщения: 682
Зарегистрирован: 20 мар 2009, 12:45
Откуда: Украина, Одесса
ФИО: Сергей

Re: Измерение индуктивности с помощью секундомера

Сообщение dccharacter » 15 апр 2011, 21:05

avr123.nm.ru писал(а):Ужас какой-то. Моделирование в PROTEUS и MicroCAP спасет заблудшие души.

А ты по ссылкам ходил, читал теорию? Проводил опыт? Мож мы и бараны, но что-то похожее а правду там по ссылкам написано... :pardon:
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4862
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей

Re: Измерение индуктивности с помощью секундомера

Сообщение avr123.nm.ru » 16 апр 2011, 01:03

Не надо так серьезно.
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8
