Требуется подсказка по оптопарам KTIR0711s

Резисторы, транзисторы, конденсаторы, микросборки, чип компоненты ...
Вопросы согласования управляющих модулей с периферией.

Требуется подсказка по оптопарам KTIR0711s

Сообщение =DeaD= » 08 апр 2011, 19:05

KTIR0721ds нету в продаже, только KTIR0711s сейчас есть. Хочу заказывать партию BWSENS и думаю подойдут ли.

Вот такие у них указаны отличия:
Коффициент передачи по току(Входной ток, мА=>Мин., %) Время нарастания, мкс Время спада, мкс
KTIR0711S 4мА=>0,5% 20 20
KTIR0721DS 4ма=>8% 80 70

Время нарастания и спада меньше это понятно. А что за мин.% коэф. передачи по току - кто-нибудь подскажите?
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Требуется подсказка по оптопарам KTIR0711s

Сообщение blindman » 08 апр 2011, 19:15

Приложи даташиты.
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4128
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: Требуется подсказка по оптопарам KTIR0711s

Сообщение =DeaD= » 08 апр 2011, 19:23

Вот сводная табличка отличий вроде и даташиты
Вложения
KTIR0711S & KTIR0721DS.pdf
(115.7 КиБ) Скачиваний: 0
KTIR0721DS(Ver.10).pdf
(218.74 КиБ) Скачиваний: 0
KTIR0711S(Ver.12).pdf
(249.47 КиБ) Скачиваний: 0
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Требуется подсказка по оптопарам KTIR0711s

Сообщение blindman » 08 апр 2011, 19:27

Чето не вижу там таких цифр - 0,5% и 8%
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4128
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: Требуется подсказка по оптопарам KTIR0711s

Сообщение =DeaD= » 08 апр 2011, 19:39

Они отсюда :)

http://www.promelec.ru/catalog_info/49/95/377/400/

Но смысл не в них, а в том, - подойдут или нет :)
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Требуется подсказка по оптопарам KTIR0711s

Сообщение blindman » 08 апр 2011, 19:41

Грубо говоря, DS раз в 10 больший ток выдает при прочих равных - у него составной транзистор, а у S одиночный. Нужна будет значительная поправка в постоянных времени. Также , думаю что S может больше подвержен помехам.
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4128
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: Требуется подсказка по оптопарам KTIR0711s

Сообщение =DeaD= » 08 апр 2011, 19:56

Тогда завтра куплю на пробу немного новых датчиков, проверю, что да как.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Требуется подсказка по оптопарам KTIR0711s

Сообщение Michael_K » 08 апр 2011, 20:33

В ваших условиях - близко отражающая поверхность, хороишй контраст - вы скорее всего разницы не заметите. Возможно ток светодиода можно порегулировать, но скорее всего, будут работать и так.
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Требуется подсказка по оптопарам KTIR0711s

Сообщение Radist » 08 апр 2011, 20:58

Я постоянно использую оптрончики ktir0711s для датчиков линии в лайнтрейсе, датчиков пола в сумо и кегельринге. Работают хорошо. А, еще в энкодер ставил - тоже без проблем. А вы как их хотите использовать?
Аватара пользователя
Radist

Сообщения: 2233
Зарегистрирован: 01 июл 2009, 08:59
Откуда: Екатеринбург
прог. языки: асемблер AVR

Re: Требуется подсказка по оптопарам KTIR0711s

Сообщение =DeaD= » 08 апр 2011, 21:33

Вот тут планирую использовать: [[OR-BWSENS]]
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Требуется подсказка по оптопарам KTIR0711s

Сообщение =DeaD= » 10 апр 2011, 12:48

Radist писал(а):Я постоянно использую оптрончики ktir0711s для датчиков линии в лайнтрейсе, датчиков пола в сумо и кегельринге. Работают хорошо. А, еще в энкодер ставил - тоже без проблем.

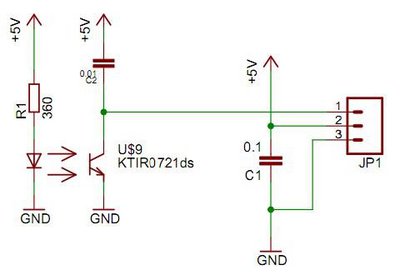

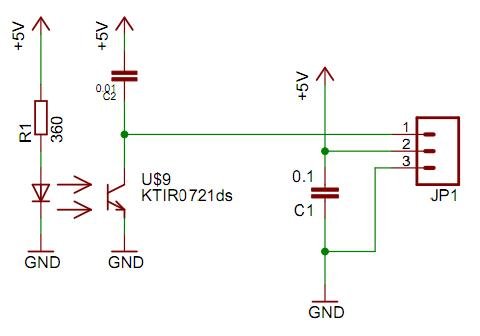

У вас такая же схема использования? Номиналы какие используете с ними и временные промежутки для замера?
Вложения
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Требуется подсказка по оптопарам KTIR0711s

Сообщение Radist » 10 апр 2011, 16:43

Не, у меня не такая. Резистор над светодиодом похож, 100 - 490 Ом в зависимости от дальности. А в коллекторе у меня не кондер, а резистор (20 к). Сигнал с коллектора идет на АЦП. А потом либо с порогом сравниваю, либо (в аналоговой линейке для лайнтрейса)по этой инфе нахожу средневзвешенное.
Аватара пользователя
Radist

Сообщения: 2233
Зарегистрирован: 01 июл 2009, 08:59
Откуда: Екатеринбург
прог. языки: асемблер AVR

Re: Требуется подсказка по оптопарам KTIR0711s

Сообщение =DeaD= » 10 апр 2011, 16:48

А какой номинал ставите резистора вместо кондёра?
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Требуется подсказка по оптопарам KTIR0711s

Сообщение Radist » 10 апр 2011, 19:16

20 кОм
Аватара пользователя
Radist

Сообщения: 2233
Зарегистрирован: 01 июл 2009, 08:59
Откуда: Екатеринбург
прог. языки: асемблер AVR

Re: Требуется подсказка по оптопарам KTIR0711s

Сообщение =DeaD= » 21 апр 2011, 23:12

Купил образцы, проверил, на 20кОм вроде работают вполне нормально.
