Как реле заменить ан транзисторы

Резисторы, транзисторы, конденсаторы, микросборки, чип компоненты ...
Вопросы согласования управляющих модулей с периферией.

Как реле заменить ан транзисторы

Сообщение NEOSoftWare » 18 мар 2011, 00:13

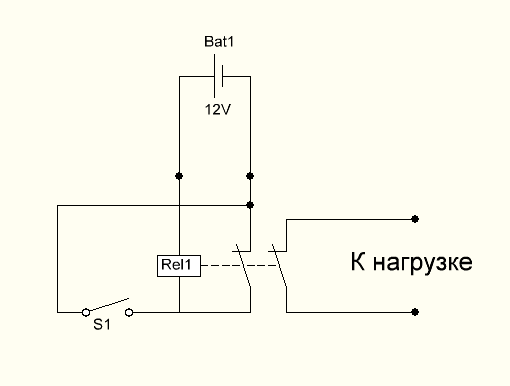

Подскажите пожалуйста как сделать функционал данной схемы на транзисторах ?
NEOSoftWare

Сообщения: 142
Зарегистрирован: 16 фев 2011, 00:52
прог. языки: PHP, ActionScript, Delphi, Visual Basic, Perl,Java

Re: Как реле заменить ан транзисторы

Сообщение =DeaD= » 18 мар 2011, 00:17

Судя по схеме у вас нагрузка никогда не включается? Источник питания у неё где?
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Как реле заменить ан транзисторы

Сообщение NEOSoftWare » 18 мар 2011, 00:25

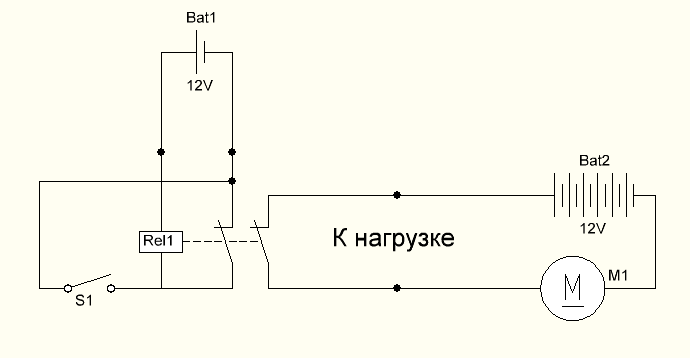

вот пример, суть не в том как запитать нагрузку от ого же половика, а как сделать так чтобы транзистор открылся и не закрылся, ни как не могу сделать так чтобы скажем базу транзистора через резистор подключалась к земле и держалась после нажатия на кнопку.
NEOSoftWare

Сообщения: 142
Зарегистрирован: 16 фев 2011, 00:52
прог. языки: PHP, ActionScript, Delphi, Visual Basic, Perl,Java

Re: Как реле заменить ан транзисторы

Сообщение =DeaD= » 18 мар 2011, 00:33

Поставить второй транзистор...
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Как реле заменить ан транзисторы

Сообщение NEOSoftWare » 18 мар 2011, 00:36

а можно пример ?
NEOSoftWare

Сообщения: 142
Зарегистрирован: 16 фев 2011, 00:52
прог. языки: PHP, ActionScript, Delphi, Visual Basic, Perl,Java

Re: Как реле заменить ан транзисторы

Сообщение -= Александр =- » 18 мар 2011, 03:45

Тиристор
Ниндзя - круче всех. Они умеют ходить по воде, делить на ноль и угадывать шаффл в АйПоде.
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3664
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Re: Как реле заменить ан транзисторы

Сообщение Radist » 18 мар 2011, 07:27

Задача сформулирована не очень понятно, отвечу как понял. В схеме есть кнопка - пока ее держат - реле отключает нагрузку (поскольку нарисованы нормальнозамкнутые контакты). Берете транзистор нпн, в коллектор ему нагрузку и питание, базу подтягиваете к плюсу через резистор, эмиттер на земле, кнопку между базой и землей. Есть питание - через нагрузку идет ток (как у вас было). Жмем кнопку - транзистор закрылся, ток через нагрузку не течет (у вас при этом включалось реле и разрывало контакт).
Аватара пользователя
Radist

Сообщения: 2233
Зарегистрирован: 01 июл 2009, 08:59
Откуда: Екатеринбург
прог. языки: асемблер AVR

Re: Как реле заменить ан транзисторы

Сообщение boez » 18 мар 2011, 11:15

[telepatmode]Не, то у человека так странно НР контакты нарисованы. Он имеет в виду схему реле с самоблокировкой[/telepatmode]

Нужен или тиристор, или второй транзистор (см http://nauchebe.net/2011/03/ekvivalenty ... -priborov/ рис 2.2 "Аналог тиристора"). А выключается это дело как?
boez

Сообщения: 1974
Зарегистрирован: 27 авг 2008, 10:45
Откуда: Харьков
прог. языки: С/С++

Re: Как реле заменить ан транзисторы

Сообщение Myp » 18 мар 2011, 11:53

а никак
включается и работает пока батарейки не вынут :D
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15918
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Как реле заменить ан транзисторы

Сообщение NEOSoftWare » 19 мар 2011, 19:09

boez писал(а):[telepatmode]Не, то у человека так странно НР контакты нарисованы. Он имеет в виду схему реле с самоблокировкой[/telepatmode]

Нужен или тиристор, или второй транзистор (см http://nauchebe.net/2011/03/ekvivalenty ... -priborov/ рис 2.2 "Аналог тиристора"). А выключается это дело как?

именно с само блокировкой. Спасибо на схемы посмотрел, но теперь возникла еще одна проблема и не знаю как с ней справиться.
Сут в том что нажать на кнопку и питание подавалась на нагрузку (в моем случае это мк), но вот как теперь сделать что бы мк сам смог отключить питание от себя, без использования реле (только управление на транзисторах, тиристорах, диодах и т.д.)
NEOSoftWare

Сообщения: 142
Зарегистрирован: 16 фев 2011, 00:52
прог. языки: PHP, ActionScript, Delphi, Visual Basic, Perl,Java

Re: Как реле заменить ан транзисторы

Сообщение avr123.nm.ru » 19 мар 2011, 21:43

Для управления питанием часто применют полевик p-mosfet например IRLML6402
Его шунтируют кнопкой включения.
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Как реле заменить ан транзисторы

Сообщение NEOSoftWare » 19 мар 2011, 23:20

avr123.nm.ru писал(а):Для управления питанием часто применют полевик p-mosfet например IRLML6402
Его шунтируют кнопкой включения.

а можно пример, а то как не подключу либо питания только когда кнопку держу либо вообще не выключаеться
NEOSoftWare

Сообщения: 142
Зарегистрирован: 16 фев 2011, 00:52
прог. языки: PHP, ActionScript, Delphi, Visual Basic, Perl,Java

Re: Как реле заменить ан транзисторы

Сообщение Romikgy » 21 мар 2011, 10:50

мне все таки не понятно , схема должна быть постоянно включенной ? и при замыкании какого то контакта должна вся отключаться? и если есть МК зачем его гасить? можно на словах алгоритм работы какой нужно без схем...
die Wahrheit ist irgendwo da draußen
Аватара пользователя
Romikgy

Сообщения: 677
Зарегистрирован: 15 ноя 2009, 13:37
Откуда: Odessa.UA

Re: Как реле заменить ан транзисторы

Сообщение NEOSoftWare » 21 мар 2011, 14:37

Romikgy писал(а):мне все таки не понятно , схема должна быть постоянно включенной ? и при замыкании какого то контакта должна вся отключаться? и если есть МК зачем его гасить? можно на словах алгоритм работы какой нужно без схем...

Схема изначально выключена, есть управляющий контакт, который замыкается на GND (кратковременный 1-3 сек)после чего мк должна поработать какое то время и отключить питания (для экономии аккумуляторов, т.к. использоваться будет крайне редко)
NEOSoftWare

Сообщения: 142
Зарегистрирован: 16 фев 2011, 00:52
прог. языки: PHP, ActionScript, Delphi, Visual Basic, Perl,Java

Re: Как реле заменить ан транзисторы

Сообщение Myp » 21 мар 2011, 16:34

так и зачем городить огород если МК сам запросто может после нажатия кнопки включиться, зафиксировать реле во включенном состоянии для самопитания, отработать программу и самостоятельно отключиться.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15918
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич
