Помогите разобраться с транзистарами

Резисторы, транзисторы, конденсаторы, микросборки, чип компоненты ...
Вопросы согласования управляющих модулей с периферией.

Помогите разобраться с транзистарами

Сообщение NEOSoftWare » 16 мар 2011, 21:48

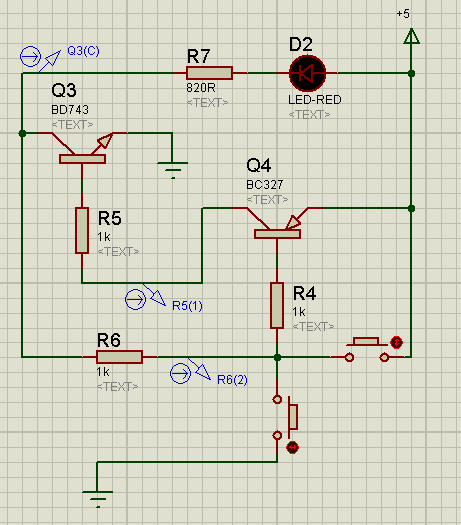

Проблема такая, есть схема

в протеусе все работает как надо (нажимаем нижнюю кнопку, светодиод загорается, нажимаем кнопку которая подвязана к +5 - светодиод гаснет)
собираю схему в живую, все те же номиналы что и в стимуляторе, не работает, все время горит светодиод, если нажать на кнопку которая к +5 идет то светодиод гаснет, отпускаешь, опять горит. в чем может быть проблема?
NEOSoftWare

Сообщения: 142
Зарегистрирован: 16 фев 2011, 00:52
прог. языки: PHP, ActionScript, Delphi, Visual Basic, Perl,Java

Re: Помогите разобраться с транзистарами

Сообщение Romeo » 16 мар 2011, 22:08

Что-то мне это напоминает...
Да это же RS-триггер. Паял такое лет так 8 назад. Надо правильно подобрать сопротивления.
А вообще, посмотри схему в приложении.
Вложения
Аватара пользователя
Romeo

Сообщения: 310
Зарегистрирован: 04 фев 2009, 16:02
Откуда: Десногорск
прог. языки: VB, MicroC, Pascal, С++ Builder

Re: Помогите разобраться с транзистарами

Сообщение Michael_K » 16 мар 2011, 22:15

NEOSoftWare писал(а):в чем может быть проблема?

Как минимум зашунтировать эмиттерные переходы резисторами килоом в пать.
Схема некрасивая - протеус такие не любит.
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Помогите разобраться с транзистарами

Сообщение NEOSoftWare » 16 мар 2011, 22:36

спасибо. зашунтовал - помогло :)
NEOSoftWare

Сообщения: 142
Зарегистрирован: 16 фев 2011, 00:52
прог. языки: PHP, ActionScript, Delphi, Visual Basic, Perl,Java

Re: Помогите разобраться с транзистарами

Сообщение Radist » 16 мар 2011, 22:37

+1 Плохая схема.
А если одновременно обе кнопки нажать? Неплохо было бы узнать задачу, которую надо решить и цель.
Аватара пользователя
Radist

Сообщения: 2233
Зарегистрирован: 01 июл 2009, 08:59
Откуда: Екатеринбург
прог. языки: асемблер AVR
