Радиоканал между МК и PC

Сообщение kilasura » 11 янв 2006, 20:44

Добрый вечер!
Интересуюсь следущей проблемой: подключение микроконтроллера(робота) к PC или для начала к другому МК по радиоканалу. Изучил довольно много материала и все в голове перемешалось. Сразу оговорюсь, смотрел информацию только ту, где приемник/передатчик реализованы в виде одной микросхемы, т.к. вариант радиоканала с дискретными элементами -- это геморой по всем параметрам. Вариантов много, глаза разбегаются.

Делал ли кто-нибудь из уважаемых посетителей этого форума что-нибудь подобное? Если да, то прошу подробнее рассказать что и как!
Если есть достойные ссылки, будет полезно почитать.
Думаю, всем будет интересно.
kilasura

Сообщения: 15
Зарегистрирован: 17 окт 2005, 23:14
Откуда: Москва

Сообщение avr123.nm.ru » 11 янв 2006, 21:25

Тут все апликухи

http://chipcon.com/index.cfm?kat_ID=3&s ... ubkat_id=4


номер 15 например

AN015 -- RF Modem Reference Design
Updated software (see below). Rev 1.0 -- "Corrected inconsistent monitoring of CC1000: [calibration complete] + [lock]." (831 kbyte)

This reference design for an RF modem demonstrates both low-level and protocol-level design using the CC1000 RF transceiver. Software and hardware are described in detail.

Download: download RF modem reference design

========

а всего там их 37

========

и на Ti.com  - апликухи и бесплатные трансиверы серии TRF
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Сообщение Johnny Bravo » 16 май 2006, 12:23

А Вы сами их собирали (я про TRF6903 or ADF7025(20) или просто к ним передатчики)? Если да, то насколько хорошо это все дело пашет (Ваше мнение хотелось бы), и если можно картинку (оч. интересно как выглядит в сборе).
Johnny Bravo

Сообщения: 398
Зарегистрирован: 26 фев 2006, 15:21
Откуда: Омск

Сообщение Johnny Bravo » 17 май 2006, 13:45

Угу, как говорится: "Не попробуешь,- не узнаешь!"...
Johnny Bravo

Сообщения: 398
Зарегистрирован: 26 фев 2006, 15:21
Откуда: Омск

Сообщение Johnny Bravo » 22 май 2006, 06:18

Все же продолжая тему. Сэмплы сэмплами, но меня пугают корпуса их, да и обвязки куча + управление мутное. Приглянулись СС1100 - заманчивые штучки: корпуса поприятней, обвязки меньше, управление полегче. Кто-нить использовал эти трансиверы?
Johnny Bravo

Сообщения: 398
Зарегистрирован: 26 фев 2006, 15:21
Откуда: Омск

Сообщение avr123.nm.ru » 22 май 2006, 07:11

без самопальной обвязки - это радио модули. я пробовал DP1203 - великолепно !  теперь есть и DP1205.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Сообщение Johnny Bravo » 22 май 2006, 08:10

Без самопальной обвязки - это как?
Я так прикыдывал: PC - RS232 - UART uC - SPI uC - CC1100 - <<^>> CC1100 - SPI uC.
А модули сборки - хорошая штука, но дорогая: DP1205 40$ ОПТОВАЯ цена.
Johnny Bravo

Сообщения: 398
Зарегистрирован: 26 фев 2006, 15:21
Откуда: Омск

Сообщение avr123.nm.ru » 22 май 2006, 15:13

без раздиочастотной обвязки микрухи трансивера.

DP1203  я брал в Элтехе 3 шт по 17 баксов.


а 40 и для 1205 что-то многовато.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Сообщение Johnny Bravo » 23 май 2006, 07:42

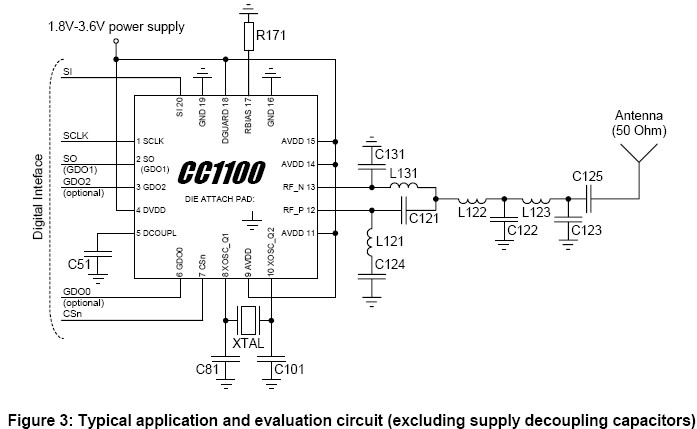

RF обвязка кажись есть в тех. док. и в апноутах, если я правильно понял. В фирме сказали что цена в розн. будет примерно 100р. А я прикинул, что в сумме (+мк+обвязка+cc1100) 200-250р.
Вложения
Johnny Bravo

Сообщения: 398
Зарегистрирован: 26 фев 2006, 15:21
Откуда: Омск

Сообщение avr123.nm.ru » 23 май 2006, 08:05

Johnny Bravo писал(а):RF обвязка кажись есть в тех. док. и в апноутах, если я правильно понял.


ну вы ваааще .....

ну конечно она ТАМ есть, я про наличие спаяной в НАТУРЕ говорю то.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Сообщение Johnny Bravo » 23 май 2006, 11:14

avr123.nm.ru писал(а):ну вы ваааще .....

Не без того, бывает... :)
Вобщем решил взять в скором времени СС, посмотрим что выйдет, правда смущает кварц на 26М, хотя в ДШ пишут 26-27М.
