Научите делать делитель напряжения....

Резисторы, транзисторы, конденсаторы, микросборки, чип компоненты ...
Вопросы согласования управляющих модулей с периферией.

Научите делать делитель напряжения....

Сообщение flyroman » 03 мар 2011, 22:30

Короче, ребят, ничего не понимаю , что происходит..... :P :cry: :o

Меня интересует вопрос:

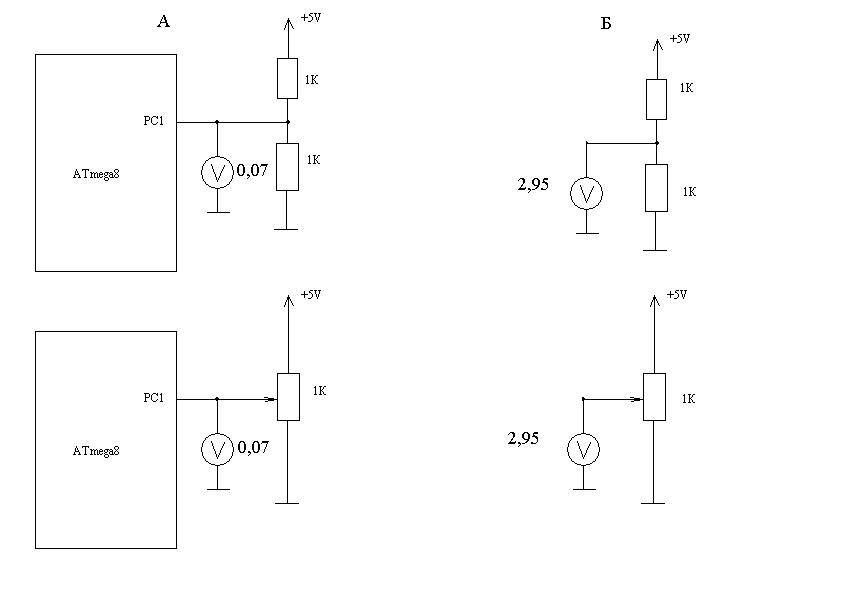

делаю делитель напряжения на переменном резисторе(картинка Б)....подключаю вольтметр, мерю.....получается нормальное напряжение, меняющееся от 0.. до 5 Вольт(на картинке 2,95).....

Подключаю к МК.....напряжение падает чуть ли не до 0,05....0,10......
Почему так получается??
Ток маленький? Номиналы резисторов большие? Или резисторы надо порядка Ом'ов?

Вот как, например сделать делитель, чтобы подключенный нормально выдавал 2,5 ваольт при напряжении питания 5 вольт.


В чем я не соображаю, покажите пожалуйста... :friends:

Добавлено спустя 1 минуту 57 секунд:
«Это невозможно» — сказала Причина. «Это безрассудно!» — заметил Опыт. «Это бесполезно!» — отрезала Гордость.
«Попробуй» — шепнула Мечта…
Аватара пользователя
flyroman

Сообщения: 1266
Зарегистрирован: 12 янв 2009, 21:39
Откуда: Чебоксары, Чувашская Республика
Skype: roman.buhalov
прог. языки: Basic, VisualBasic,Pascal, Delphi, ASM
ФИО: Роман Сергеевич

Re: Научите делать делитель напряжения....

Сообщение yak-40 » 03 мар 2011, 22:33

Это ты реально собирал, или в протэусе?
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3019
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: Научите делать делитель напряжения....

Сообщение =DeaD= » 03 мар 2011, 22:39

Случаем PC1 к земле не подтянут внутри МК?
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Научите делать делитель напряжения....

Сообщение yak-40 » 03 мар 2011, 22:41

Может у тебя РС1 на выход сконфигурирован?
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3019
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: Научите делать делитель напряжения....

Сообщение flyroman » 03 мар 2011, 23:48

и реально и в протеусе......

Добавлено спустя 1 минуту 35 секунд:
А как сделать чтобы PC1 на вход....а остальные PC на выход
а то у меня вот так....по ходу надо PORTC.1=input написать?

Код: Выделить всёРазвернуть
Config Adc = Single , Prescaler = Auto , Reference = Avcc

Config Portb = Output
Config Portc = Output
Config Portd = Output

Dig = 0

Start Adc

Do
«Это невозможно» — сказала Причина. «Это безрассудно!» — заметил Опыт. «Это бесполезно!» — отрезала Гордость.
«Попробуй» — шепнула Мечта…
Аватара пользователя
flyroman

Сообщения: 1266
Зарегистрирован: 12 янв 2009, 21:39
Откуда: Чебоксары, Чувашская Республика
Skype: roman.buhalov
прог. языки: Basic, VisualBasic,Pascal, Delphi, ASM
ФИО: Роман Сергеевич

Re: Научите делать делитель напряжения....

Сообщение yak-40 » 03 мар 2011, 23:55

Если два резистора в делителе одинаковые, то напряжение точно пополам должно поделится.
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3019
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: Научите делать делитель напряжения....

Сообщение flyroman » 04 мар 2011, 00:12

Вот так написал...:

Код: Выделить всёРазвернуть
Config Portb = Output
Config Portc = Output
Config Portd = Output

Config Portc.1 = Input


...Заработало, нормально 2,5 вольта....походу PortC быд выставлен на выход и принимал значение 0...а я 2 день мудился после работы..... "чеж с ним такое?! :sorry: "

Добавлено спустя 1 минуту 18 секунд:
А так если 2 одинаковых резистора, то напряжение попалам делится....эт я на рисунке "2.95" для примера привел.....а так-то там 2,5 должно быть...

Добавлено спустя 3 минуты 5 секунд:
Всем спасибо!
+1 рубль yak-40 / Итого: 1 рубль
+1 рубль Dead / Итого: 1 рубль
«Это невозможно» — сказала Причина. «Это безрассудно!» — заметил Опыт. «Это бесполезно!» — отрезала Гордость.
«Попробуй» — шепнула Мечта…
Аватара пользователя
flyroman

Сообщения: 1266
Зарегистрирован: 12 янв 2009, 21:39
Откуда: Чебоксары, Чувашская Республика
Skype: roman.buhalov
прог. языки: Basic, VisualBasic,Pascal, Delphi, ASM
ФИО: Роман Сергеевич

Re: Научите делать делитель напряжения....

Сообщение dccharacter » 04 мар 2011, 00:34

flyroman писал(а):Всем спасибо!
+1 рубль yak-40 / Итого: 1 рубль
+1 рубль Dead / Итого: 1 рубль


Это чего такое???
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4880
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей

Re: Научите делать делитель напряжения....

Сообщение flyroman » 04 мар 2011, 15:31

это, пока, мои виртуальные начисления "СПАСИБО!".....

**************************************************************
Так, родилась идея.
Концепт:
Все ставим вебмани или т.п программы. Пополняем счет, и друг другу заслуженно говорим "спасибо!" в рублевом эквиваленте....

Или это приведет к..... :no: (Продолжите)

Добавлено спустя 4 минуты 6 секунд:
1. Ха-ха.. :ROFL: первый пример:

А: -Я отвечу на этот вопрос за 10 рублей!
Б: -Я отвечу на этот вопрос за 7 рублей!
А: -Я отвечу на этот вопрос за 5 рублей!
Б: - Забирай...

Продано! Вопрос-5 рублей.

2.
Автор вопроса: -Начальная цена вопроса 30 рублей.
А: -Я отвечу на этот вопрос за 20 рублей!
Б: -Я отвечу на этот вопрос за 10 рублей!
А: -Я отвечу на этот вопрос за 7 рублей!
Б: - Забирай...

Продано! Вопрос-7 рублей.
Последний раз редактировалось flyroman 04 мар 2011, 15:32, всего редактировалось 1 раз.
«Это невозможно» — сказала Причина. «Это безрассудно!» — заметил Опыт. «Это бесполезно!» — отрезала Гордость.
«Попробуй» — шепнула Мечта…
Аватара пользователя
flyroman

Сообщения: 1266
Зарегистрирован: 12 янв 2009, 21:39
Откуда: Чебоксары, Чувашская Республика
Skype: roman.buhalov
прог. языки: Basic, VisualBasic,Pascal, Delphi, ASM
ФИО: Роман Сергеевич

Re: Научите делать делитель напряжения....

Сообщение =DeaD= » 04 мар 2011, 15:32

Лучше не надо, а то я как посмотрю на это, так расстроюсь за своё неэффективно используемое время :crazy:
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Научите делать делитель напряжения....

Сообщение flyroman » 04 мар 2011, 15:41

Хотя с другой стороны, есть еще такой критерий, как "полезность ответа"...
И еще есть залуженное "СПАСИБО!"...

Добавлено спустя 37 секунд:
=DeaD= писал(а):Лучше не надо, а то я как посмотрю на это, так расстроюсь за своё неэффективно используемое время :crazy:

Да, брат... :sorry: .....

Добавлено спустя 6 минут 42 секунды:
*************************************************************
О!!!

Автор вопроса: Начальная цена вопроса 50 рублей.
-Собственно сам вопрос-
....
...И здесь пошли ответы....

В конце концов, автор сам обязан(т.к. он сам поставил на кон) выбрать кому он отдаст эти деньги.
После передачи "материального спасибо" этот ответ помечается "самым верным"(самым подходящим, лучшим и т.п.), А вопрос считается закрытым(т.к. Есть вопрос и на него получен удовлетворяющий ответ) - дальнеёшее обсуждение вопроса возможно, НО НЕ оплачиваемо(т.к. иходная цена уже передана за лучший ответ, конечно можно еще одну сумму назначить и обсуждать дальше).

Ну плюс отвечающие могут сбавлять цену за свой ответ
Ну думаю так (или как нить по другому): "-ОТВЕТ- (цена моего ответа 10 руб)" - но не больше заявленной цены вопроса (<=50 руб)....Если лучшим ответ был за 10 руб....то автор и выплачивает ему 10 р.
«Это невозможно» — сказала Причина. «Это безрассудно!» — заметил Опыт. «Это бесполезно!» — отрезала Гордость.
«Попробуй» — шепнула Мечта…
Аватара пользователя
flyroman

Сообщения: 1266
Зарегистрирован: 12 янв 2009, 21:39
Откуда: Чебоксары, Чувашская Республика
Skype: roman.buhalov
прог. языки: Basic, VisualBasic,Pascal, Delphi, ASM
ФИО: Роман Сергеевич

Re: Научите делать делитель напряжения....

Сообщение =DeaD= » 04 мар 2011, 15:45

Людей, готовых с ходу платить за ответы не так много, тем более будут спорные ситуации и т.п.

Я считаю не нужно ничего усложнять без надобности.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Научите делать делитель напряжения....

Сообщение flyroman » 04 мар 2011, 15:47

блин, споррные ситуации будут....и это точно.... да и технически, электронные деньги..эх...

ну в другом случае, если хочешь, только сам благодари...по желанию....

Ну а как насчет той заветной кнопки "Хочешь сказать спасибо" - > Webmoney ?
Или уже объезженная тема с Edом?
Последний раз редактировалось flyroman 04 мар 2011, 15:49, всего редактировалось 2 раз(а).
«Это невозможно» — сказала Причина. «Это безрассудно!» — заметил Опыт. «Это бесполезно!» — отрезала Гордость.
«Попробуй» — шепнула Мечта…
Аватара пользователя
flyroman

Сообщения: 1266
Зарегистрирован: 12 янв 2009, 21:39
Откуда: Чебоксары, Чувашская Республика
Skype: roman.buhalov
прог. языки: Basic, VisualBasic,Pascal, Delphi, ASM
ФИО: Роман Сергеевич

Re: Научите делать делитель напряжения....

Сообщение =DeaD= » 04 мар 2011, 15:48

Надо его спросить - много он получил переводов и стоило ли оно того - городить эту кнопку? :)
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Научите делать делитель напряжения....

Сообщение Myp » 04 мар 2011, 17:50

а смысл?
обогатиться или наоборот деньги лишние?
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15933
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич
