Конденсаторное питание

Сообщение Redallex » 01 мар 2011, 23:32

взял от сюда http://easyelectronics.ru/kondensatorno ... l#more-257
задача : зажечь цепочку из 10 светодиодов от 220-230В
светодиод 10003UWC/S/10мм 20000 мКд 20гр 3,8В 30мА

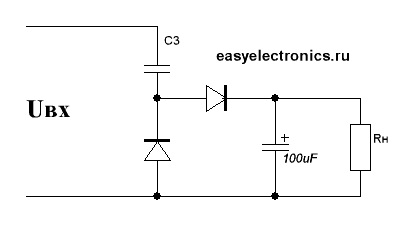

схема включения как на рисунке , плюс перед С3 резистор на 11Ом 2Вт, и электролит не 100, а 470мкФ
ёмкость С3 вычислил из I = 2F * C (1.41U - Uвых/2) =>
c= I/(2F*(1.41U - Uвых/2))= 0.03A/(100*(1.41*230B-38В/2))= 0.98мкФ , поставил 1мкФ
в результате получилось: напряжение на светодиодах - 30В, ток 26 мА ... подумал - маловато будет,
убрал 2 светодиода: 24В 26мА
вернул на место эти 2 и добавил ещё 2, итого 12шт: 37В 26 мА!!! :o
Как ток то поднять до 30 мА?
Вложения
схема
"Сначала похвали, а потом критикуй!"
Аватара пользователя
Redallex

Сообщения: 242
Зарегистрирован: 13 янв 2008, 22:05
Откуда: Пермь
ФИО: Александр

Re: Конденсаторное питание

Сообщение avr123.nm.ru » 01 мар 2011, 23:48

Ток задает С3 - чем он больше тем больше ток.
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Конденсаторное питание

Сообщение Redallex » 02 мар 2011, 07:21

т.е. ток в этой схеме не зависит от нагрузки, можно хоть 2, хоть 30 светодиодов подцепить и радоваться току в 26мА?
"Сначала похвали, а потом критикуй!"
Аватара пользователя
Redallex

Сообщения: 242
Зарегистрирован: 13 янв 2008, 22:05
Откуда: Пермь
ФИО: Александр

Re: Конденсаторное питание

Сообщение Michael_K » 02 мар 2011, 07:40

Зависит, просто у вас нагрузка низковольтная на фоне 220 вольт.
На конденсаторе падение напряжения изменилось не сильно
(было 220-30 = 190 вольт, стало 220-37 = 183 вольта) поэтому и ток изменился не сильно.
В данном случае всего на 4 процента.
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Конденсаторное питание

Сообщение Redallex » 02 мар 2011, 20:32

Спасибо за разъяснения :beer: Метод не сильно научного тыка помог мне подобрать ток в 29 мА. Суммарная ёмкость С3 составила 1,15 мкФ. Правда ток скачет в пределах от 28,5 до 29,3 мА, скорее всего из за нестабильного сетевого напряжения, но думаю такие скачки сильно не повлияют на продолжительность жизни светодиодов, за 30 ведь не перескакивает...
