переделка АТХ БП, что-то не получается

Резисторы, транзисторы, конденсаторы, микросборки, чип компоненты ...
Вопросы согласования управляющих модулей с периферией.

переделка АТХ БП, что-то не получается

Сообщение Myp » 25 фев 2011, 10:31

взял я вобщем дефолтный БП комповый рабочий.
и первую попавшуюся статью http://www.cqham.ru/sps17.htm
там с первой ноги 494 штатные резюки выкидывают и один резистор вешают на землю, а второй переменный на шину +12

Что хотел:
получить вольт 14-15 и ампер 5, заюзать чтобы в последствии для зарядки авто аккумуляторов.

Что получилось:
под нагрузкой (моторчик) БП вырубается.
без нагрузки он выдаёт от 9 до 12 вольт (если резистор крутить) но при этом както странно чавкает и попискивает.

подскажите неграмотному что я не так сделал. :oops:
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15916
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: переделка АТХ БП, что-то не получается

Сообщение Victorovych » 25 фев 2011, 12:03

Похоже с монтажем косяк
Аватара пользователя
Victorovych

Сообщения: 491
Зарегистрирован: 20 сен 2007, 11:44
Откуда: Харьков
Skype: Victorovych_FF
прог. языки: ASM
ФИО: Иван ВикторОвич

Re: переделка АТХ БП, что-то не получается

Сообщение Myp » 25 фев 2011, 15:02

да там всё вроде просто
3 резистора отпаял а 2 обратно припаял.
ошибиться сложно
я их в кембрик сунул чтоб не замыкались.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15916
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: переделка АТХ БП, что-то не получается

Сообщение Myp » 25 фев 2011, 21:32

ну подскажите пожалуста куда тестером потыкать?

очень хочется зарядник для акумулятора сделать.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15916
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: переделка АТХ БП, что-то не получается

Сообщение Victorovych » 28 фев 2011, 17:29

а номиналы резюк какие?
какая напруга на второй ноге?
Аватара пользователя
Victorovych

Сообщения: 491
Зарегистрирован: 20 сен 2007, 11:44
Откуда: Харьков
Skype: Victorovych_FF
прог. языки: ASM
ФИО: Иван ВикторОвич

Re: переделка АТХ БП, что-то не получается

Сообщение Myp » 28 фев 2011, 17:36

от первой ноги 33К на +12
и ещё один, переменный 33К на землю.

на второй ноге напругу не помню, вечером померю скажу.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15916
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: переделка АТХ БП, что-то не получается

Сообщение Victorovych » 28 фев 2011, 18:02

Еще тупой вопрос - "Power On" на землю закорочен?
Аватара пользователя
Victorovych

Сообщения: 491
Зарегистрирован: 20 сен 2007, 11:44
Откуда: Харьков
Skype: Victorovych_FF
прог. языки: ASM
ФИО: Иван ВикторОвич

Re: переделка АТХ БП, что-то не получается

Сообщение sandro » 28 фев 2011, 21:50

У "Котов" данная тема обсуждалась.

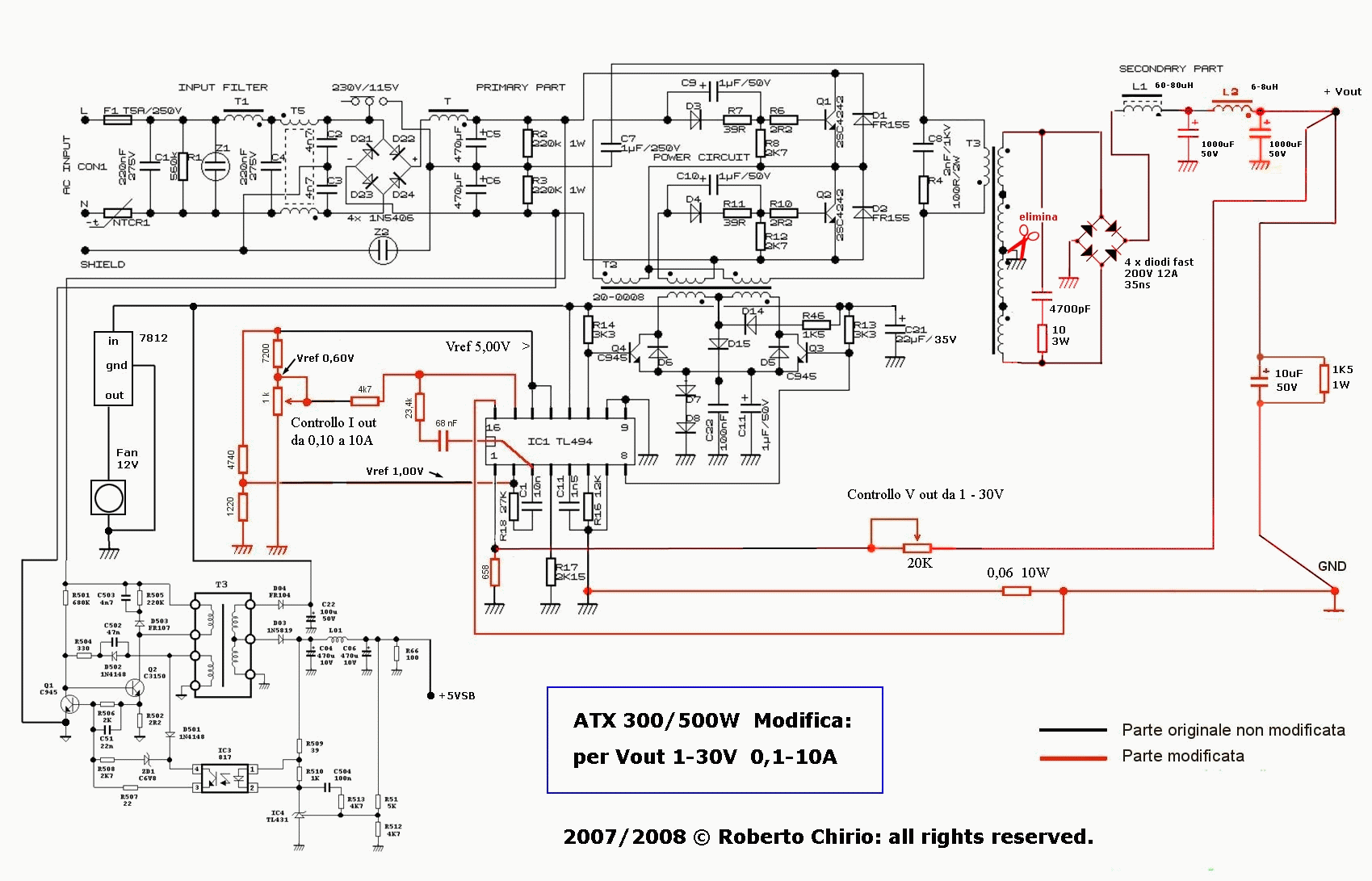

Вот схема переделанного.
Вложения
из БП на ПК от 1 до 30в и 0,1 до 10а.gif
Аватара пользователя
sandro

Сообщения: 67
Зарегистрирован: 01 апр 2008, 02:29
Откуда: Тирасполь

Re: переделка АТХ БП, что-то не получается

Сообщение Myp » 28 фев 2011, 22:16

собственно при замыкании повер он на землю блок питания и включается
:)
иначе он кагбы вобще ничего не делает а уж тем более не уходит в защиту и не пытается попискивать

хм
да там схема явно посерьёзней
ладно полазюю в коробчоке с резюками попробую модернизировать.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15916
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич
