Вентилятор, направление вращения.

Резисторы, транзисторы, конденсаторы, микросборки, чип компоненты ...
Вопросы согласования управляющих модулей с периферией.

Вентилятор, направление вращения.

Сообщение flyroman » 17 фев 2011, 21:44

Дано: вентилятор вытяжной, бытовой типа такого http://images04.olx.ru/ui/1/02/66/1939666_1.jpg

Он работает на выдув....
Мне нужно поменять направление вращения вентилсятора. Напруга ~220.
Это возможно сделать?

Развернуть сам вентилятор не предлагать :crazy: )))
«Это невозможно» — сказала Причина. «Это безрассудно!» — заметил Опыт. «Это бесполезно!» — отрезала Гордость.
«Попробуй» — шепнула Мечта…
Аватара пользователя
flyroman

Сообщения: 1266
Зарегистрирован: 12 янв 2009, 21:39
Откуда: Чебоксары, Чувашская Республика
Skype: roman.buhalov
прог. языки: Basic, VisualBasic,Pascal, Delphi, ASM
ФИО: Роман Сергеевич

Re: Вентилятор, направление вращения.

Сообщение Michael_K » 17 фев 2011, 21:49

разобрать движок и посмотреть, какой он.
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Вентилятор, направление вращения.

Сообщение flyroman » 17 фев 2011, 21:55

ну и как определить какой он((( счас разберу...тока купил...и терь разбирать((
«Это невозможно» — сказала Причина. «Это безрассудно!» — заметил Опыт. «Это бесполезно!» — отрезала Гордость.
«Попробуй» — шепнула Мечта…
Аватара пользователя
flyroman

Сообщения: 1266
Зарегистрирован: 12 янв 2009, 21:39
Откуда: Чебоксары, Чувашская Республика
Skype: roman.buhalov
прог. языки: Basic, VisualBasic,Pascal, Delphi, ASM
ФИО: Роман Сергеевич

Re: Вентилятор, направление вращения.

Сообщение kot_snork » 17 фев 2011, 22:20

Разбираешь и видиш чудную картину что коллектор (якорь) соеденён последовательно со статором и просто меняешь местами провода

Добавлено спустя 5 минут 24 секунды:
Изображение тоже самое, только нету третьего отвода
Аватара пользователя
kot_snork

Сообщения: 22
Зарегистрирован: 04 фев 2011, 21:19
Откуда: Волжский
ФИО: Пресняков Константин

Re: Вентилятор, направление вращения.

Сообщение Michael_K » 17 фев 2011, 22:23

скорее всего именно так (движки разные бывают, но скорее всего так)
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Вентилятор, направление вращения.

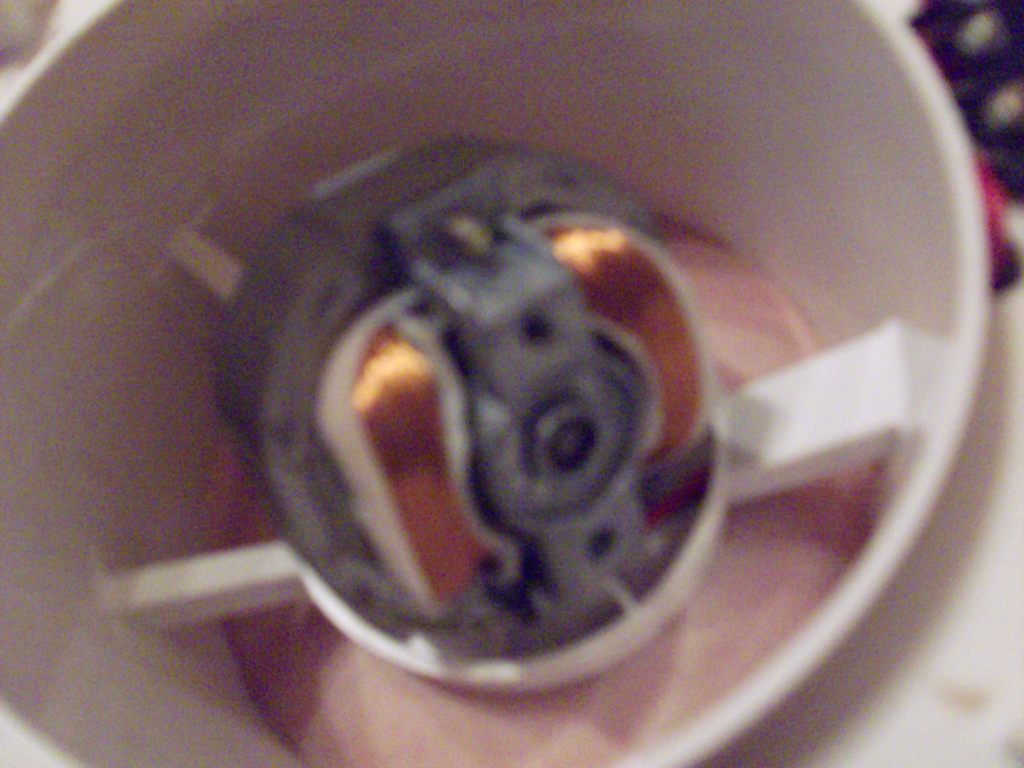

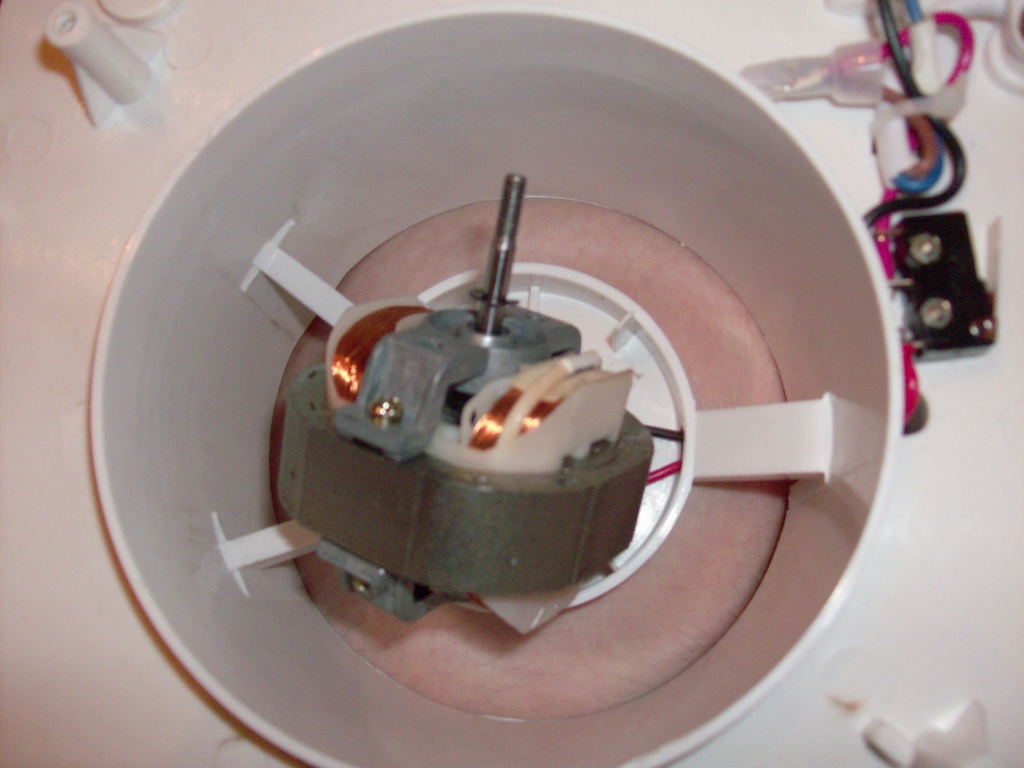

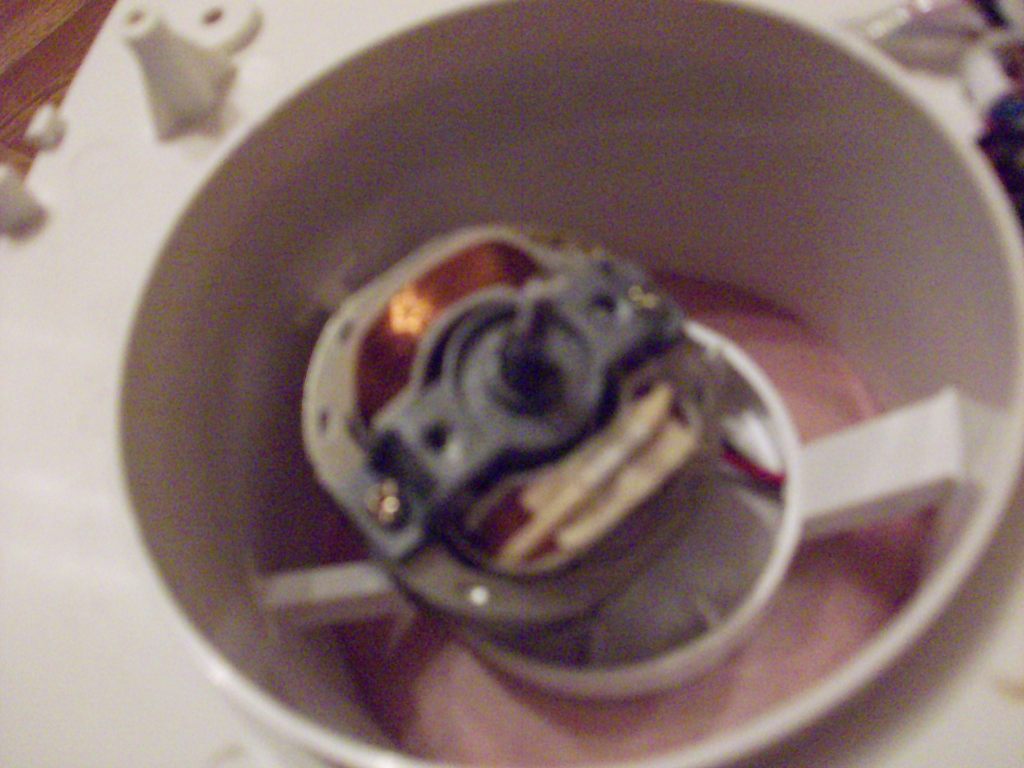

Сообщение flyroman » 17 фев 2011, 22:26



Последний раз редактировалось flyroman 17 фев 2011, 22:35, всего редактировалось 1 раз.
«Это невозможно» — сказала Причина. «Это безрассудно!» — заметил Опыт. «Это бесполезно!» — отрезала Гордость.
«Попробуй» — шепнула Мечта…
Аватара пользователя
flyroman

Сообщения: 1266
Зарегистрирован: 12 янв 2009, 21:39
Откуда: Чебоксары, Чувашская Республика
Skype: roman.buhalov
прог. языки: Basic, VisualBasic,Pascal, Delphi, ASM
ФИО: Роман Сергеевич

Re: Вентилятор, направление вращения.

Сообщение Michael_K » 17 фев 2011, 22:28

там щетки есть?
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Вентилятор, направление вращения.

Сообщение kot_snork » 17 фев 2011, 22:32

flyroman
не разочаровывайся!
Бери отвертку и аккуратно разбирай его!
К щёткам с одной стороны провод будет подходить с обмотки, а к другой щётки провод выходит наружу для подключения вот их и меняешь местами... (вверху несильно понятно обьяснил)
Когда разберешь почисти коллектор (аккуратненько шкуркой мелкой, зеркального блеска))), Смажь подшипники ну и удачи=)
Аватара пользователя
kot_snork

Сообщения: 22
Зарегистрирован: 04 фев 2011, 21:19
Откуда: Волжский
ФИО: Пресняков Константин

Re: Вентилятор, направление вращения.

Сообщение flyroman » 17 фев 2011, 22:33

по ходу нет....а че на 220 с щетками бывают?
«Это невозможно» — сказала Причина. «Это безрассудно!» — заметил Опыт. «Это бесполезно!» — отрезала Гордость.
«Попробуй» — шепнула Мечта…
Аватара пользователя
flyroman

Сообщения: 1266
Зарегистрирован: 12 янв 2009, 21:39
Откуда: Чебоксары, Чувашская Республика
Skype: roman.buhalov
прог. языки: Basic, VisualBasic,Pascal, Delphi, ASM
ФИО: Роман Сергеевич

Re: Вентилятор, направление вращения.

Сообщение kot_snork » 17 фев 2011, 22:37

Michael_K
там щетки есть?
Думаешь другой тип двигателя? асинхронник может стоять, на там хитро сдвинуты обмотки относительно друг друга=)
flyroman
по ходу нет....а че на 220 с щетками бывают? Дрель свою посмотри))) однофазные все коллекторные (т.е. со щётками) Но есть редкое исключение в виде однофазного Асинхронного двигателя там крутящий момент создается хитрым расположением двух обмоток=) И одну из обмоток питают через конденсатор (чтобы произошел сдвиг фазы)
Аватара пользователя
kot_snork

Сообщения: 22
Зарегистрирован: 04 фев 2011, 21:19
Откуда: Волжский
ФИО: Пресняков Константин

Re: Вентилятор, направление вращения.

Сообщение Vovan » 17 фев 2011, 22:38

Это бесколеторный движок, направление вращения поменять: перевернуть на180град. ротор вместе с фланцами относительно обмоток (можно по другому выразиться: перевернуть обмотки на 180град. относительно ротора с фланцами).
ЗЫ: со щетками бывают.
_________
Sincerely,
Vovan
Аватара пользователя
Vovan

Сообщения: 3340
Зарегистрирован: 05 окт 2005, 12:03
Откуда: Литва
прог. языки: asm

Re: Вентилятор, направление вращения.

Сообщение Michael_K » 17 фев 2011, 22:47

Vovan писал(а):Это бесколеторный движок, направление вращения поменять: перевернуть на180град. ротор вместе с фланцами относительно обмоток (можно по другому выразиться: перевернуть обмотки на 180град. относительно ротора с фланцами).

+1
Vovan писал(а):ЗЫ: со щетками бывают.

да разные бывают.
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Вентилятор, направление вращения.

Сообщение kot_snork » 17 фев 2011, 22:51

классика однофазный АД
а у flyroman где конденсатор ? без оного двигатель незапуститься...:(
Аватара пользователя
kot_snork

Сообщения: 22
Зарегистрирован: 04 фев 2011, 21:19
Откуда: Волжский
ФИО: Пресняков Константин

Re: Вентилятор, направление вращения.

Сообщение Michael_K » 17 фев 2011, 22:59

kot_snork писал(а):классика однофазный АД

Фиг знает - их там десяток типов разных.
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Вентилятор, направление вращения.

Сообщение flyroman » 17 фев 2011, 23:07

и так какой он? как делать?
«Это невозможно» — сказала Причина. «Это безрассудно!» — заметил Опыт. «Это бесполезно!» — отрезала Гордость.
«Попробуй» — шепнула Мечта…
Аватара пользователя
flyroman

Сообщения: 1266
Зарегистрирован: 12 янв 2009, 21:39
Откуда: Чебоксары, Чувашская Республика
Skype: roman.buhalov
прог. языки: Basic, VisualBasic,Pascal, Delphi, ASM
ФИО: Роман Сергеевич
