транзистор греется

Сообщение izobretatel » 14 фев 2011, 11:54

слушайте, у меня тут небольшая проблема, транзистор греется типо токого размера
http://images.yandex.ru/yandsearch?rpt= ... fet_hi.jpg
кокой для него радиатор нужен?
izobretatel

Сообщения: 58
Зарегистрирован: 11 фев 2011, 13:15
ФИО: Швецов Виталий Сергеевич

Re: Кто щас чем занят?

Сообщение kot_snork » 14 фев 2011, 13:45

Вопрос правильнее задавай!
Какой у тебя транзистор (полевой, биполярный) в каком режиме работает (импульсный, линейный)
Как сильно нагревается? Включил и нагревается обжигая пальца? или можно спокойно держать палец?
Если полевичок стоит и работает в импульсном режиме, то попробуй снизить частоту, он не успевает закрыться.
А так попробуй маленький радиатор, точнее даже маленький кусочек алюминия приклеить (по краям капельку клея, а по середине кпт-8)
Аватара пользователя
kot_snork

Сообщения: 22
Зарегистрирован: 04 фев 2011, 21:19
Откуда: Волжский
ФИО: Пресняков Константин

Re: Кто щас чем занят?

Сообщение -= Александр =- » 14 фев 2011, 15:28

Такие транзисторы надо охлаждать через плату. Тоесть жирные дорожки под ним и большие площадки вокруг. Радиатор сверху тут и ставить неудобно и толку мало будет.
Кстати оффтоп. Отрезаю в отдельную тему.
Покажи кусок схемы и скажи как зовут транзистор...
Ниндзя - круче всех. Они умеют ходить по воде, делить на ноль и угадывать шаффл в АйПоде.
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3664
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Re: транзистор греется

Сообщение izobretatel » 14 фев 2011, 19:24

название транз. незнаю, он от схемы вспышки фотика "мыльница" (мне нужен преобразователь для гаусс пушки) поменял там кондер на более мощней ну и транз. начал греться. да, там есть дорожка для охлождения, но она слишком мала чтоб охладить его.
палец обжигает, но если дунуть он охладится ,потом опять греется. припоял алюм. скрепку к той дорожке немного помогает, но всё равно обжигает.

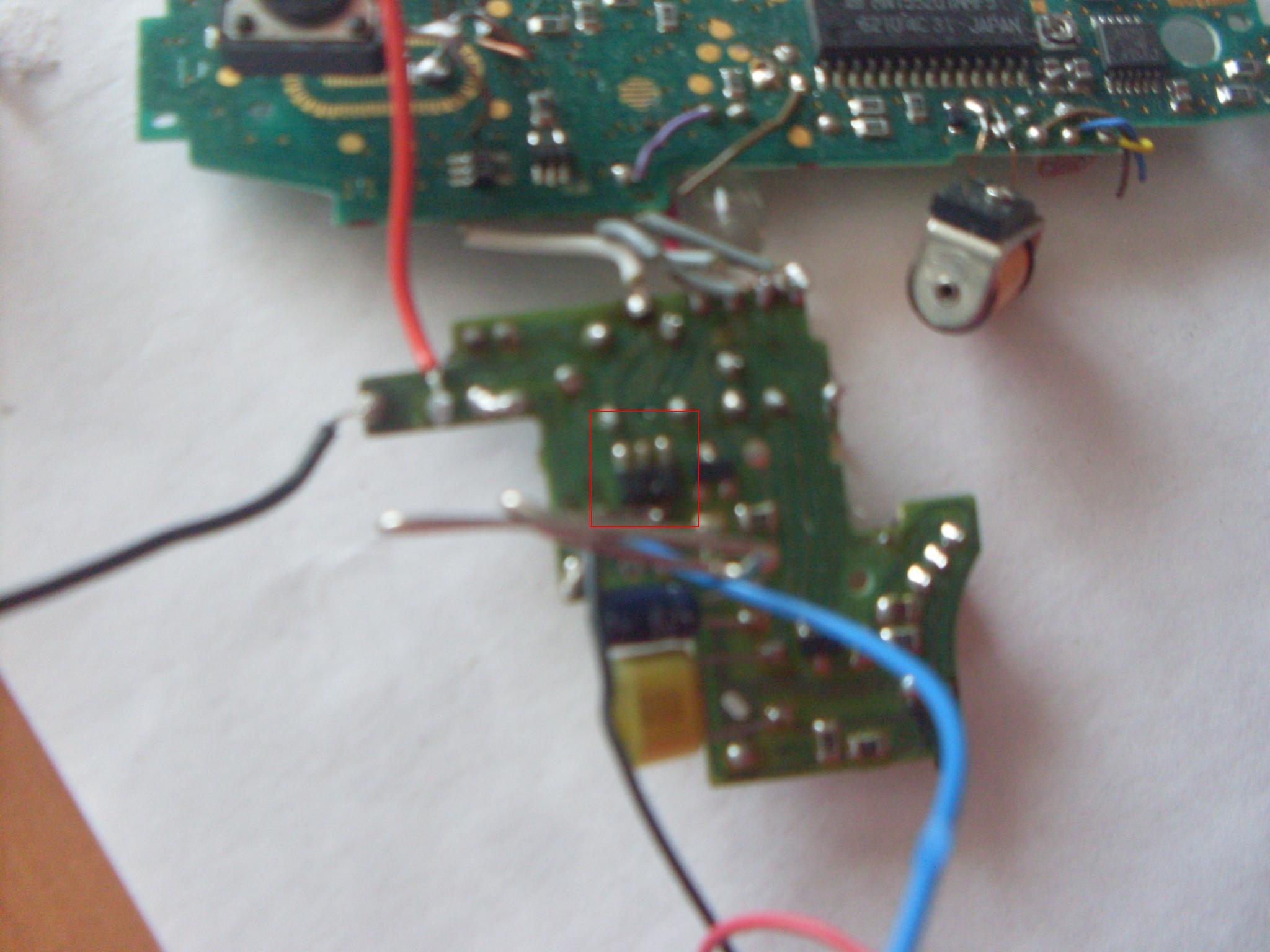

Вложения
тут плохо видно, четче не могу
izobretatel

Сообщения: 58
Зарегистрирован: 11 фев 2011, 13:15
ФИО: Швецов Виталий Сергеевич

Re: транзистор греется

Сообщение Myp » 14 фев 2011, 19:58

скрепки алюминевые не бывают это раз :)

во вторых найди толстый медный провод
кусок сантиметров 5
или чтонибуть такое толстое медное и припаяй вместо скрепки. максимально близко к корпусу.
тока скрути спиралькой чтоб не торчал.

и осторожней, по нему ток идёт, если замкнёшь на другой провод или на схему может сгореть.

а вобще он просто не расчитан на высокие токи потому и греется...
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15946
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: транзистор греется

Сообщение Radist » 14 фев 2011, 20:35

Делать гауссовскую пушка на noname транзисторах - это пять :lol:
Аватара пользователя
Radist

Сообщения: 2233
Зарегистрирован: 01 июл 2009, 08:59
Откуда: Екатеринбург
прог. языки: асемблер AVR

Re: транзистор греется

Сообщение Michael_K » 14 фев 2011, 21:07

да неее...
он просто взял готовую накачку от вспышки фотика, нагрузил на огромную емкость, чтобы энергию накопить, и транзистор стал греться. поэтому транзистор неизвестный...
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: транзистор греется

Сообщение BEAM » 15 фев 2011, 13:28

Можно маркировку транзистора(вернее, сборки)?
Аватара пользователя
BEAM

Сообщения: 20
Зарегистрирован: 18 окт 2008, 09:45
Откуда: Кострома
прог. языки: C, Bascom AVR

Re: транзистор греется

Сообщение Myp » 15 фев 2011, 14:39

может резистор поставить перед конденсатором? дабы снизить ток зарядный у конденсатора...
будет дольше зато не так горячо)
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15946
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич
