Сообщение flyroman » 11 фев 2011, 14:17

Блин сгорела микросхема в телеке ocp2030 - импульсный стабилизатор напряжения ....она на 3А....номинальный ток 5А....
Таких микросхем в магазине нет. Даже на заказ нет.

Так вот , подскажите ребят на что можно заменить?...
попробовал на LM2576T-5 - она на 3А максимально....5 вольт.... \

Я телеку дал 5 вольт на нужный контакт от обыного блока питания...телек врубился....
поставил LM2576T-5 ....не врубается ...на выходе приблизительно 3.3 показывает....В холостую включаешь 5В..дает....

Какой импульсный стабилизатор (желательно, доступный и в виде одной микросхемы(ну можно с выходным транзистором)) применить? :beer:
«Это невозможно» — сказала Причина. «Это безрассудно!» — заметил Опыт. «Это бесполезно!» — отрезала Гордость.
«Попробуй» — шепнула Мечта…
Аватара пользователя
flyroman

Сообщения: 1266
Зарегистрирован: 12 янв 2009, 21:39
Откуда: Чебоксары, Чувашская Республика
Skype: roman.buhalov
прог. языки: Basic, VisualBasic,Pascal, Delphi, ASM
ФИО: Роман Сергеевич

Re: Импульсный стабилизатор напряжения 3А. ocp2030

Сообщение Michael_K » 11 фев 2011, 15:10

lm2576 нужна бОльшая индуктивность и емкости - там частота существенно ниже.
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Импульсный стабилизатор напряжения 3А. ocp2030

Сообщение avr123.nm.ru » 11 фев 2011, 16:35

flyroman писал(а):Какой импульсный стабилизатор (желательно, доступный и в виде одной микросхемы(ну можно с выходным транзистором)) применить? :beer:
mc34063 с внешним транзистором по схеме из AN-920 onsemi.com
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Импульсный стабилизатор напряжения 3А. ocp2030

Сообщение flyroman » 11 фев 2011, 17:03

вот это ваще прикольно
по схеме AN-920 .....где её там найти((
«Это невозможно» — сказала Причина. «Это безрассудно!» — заметил Опыт. «Это бесполезно!» — отрезала Гордость.
«Попробуй» — шепнула Мечта…
Аватара пользователя
flyroman

Сообщения: 1266
Зарегистрирован: 12 янв 2009, 21:39
Откуда: Чебоксары, Чувашская Республика
Skype: roman.buhalov
прог. языки: Basic, VisualBasic,Pascal, Delphi, ASM
ФИО: Роман Сергеевич

Re: Импульсный стабилизатор напряжения 3А. ocp2030

Сообщение Angel71 » 11 фев 2011, 22:15

в расширенном поиске с галочкой на апликухах
http://www.onsemi.com/pub_link/Collateral/AN920-D.PDF
:) хотя можно и готовый заказать. на lm2576 на ибэе я брал что-то около 4$. единственно нужно будет срезать термоусадку и проверить диод, китайчеги любят слабенькие ставить
Аватара пользователя
Angel71

Сообщения: 9227
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Импульсный стабилизатор напряжения 3А. ocp2030

Сообщение avr123.nm.ru » 12 фев 2011, 02:39

lm2576 с мощным диодом и всей обвеской дешевле заказать у Семенова Михаила с пересылкой письмом - http://mkpochtoi.narod.ru/price.htm
и наверняка быстрей получится. На 3 амперах наверняка радиатор потребуется.

Есть и линейные стабилизаторы на 5 ампер.
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Импульсный стабилизатор напряжения 3А. ocp2030

Сообщение -= Александр =- » 12 фев 2011, 03:04

Ты только учти, 50% что она не просто так сгорела. Подключи внешний бп и сделай прогон часов 5-10. Может еще чего всплывет. Кондеры кстати посмотри, телек уже не молодой...
Ниндзя - круче всех. Они умеют ходить по воде, делить на ноль и угадывать шаффл в АйПоде.
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3664
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Re: Импульсный стабилизатор напряжения 3А. ocp2030

Сообщение flyroman » 12 фев 2011, 16:24

ну сморел телек седня....пол дня....на копмовском блоке питания)))

Добавлено спустя 26 минут 31 секунду:
ребят, а есть схема на Lm2576 с выходным транзистором на хотяб чуть более 3 ампер(3.2-3.5)?

Добавлено спустя 1 час 3 минуты 3 секунды:

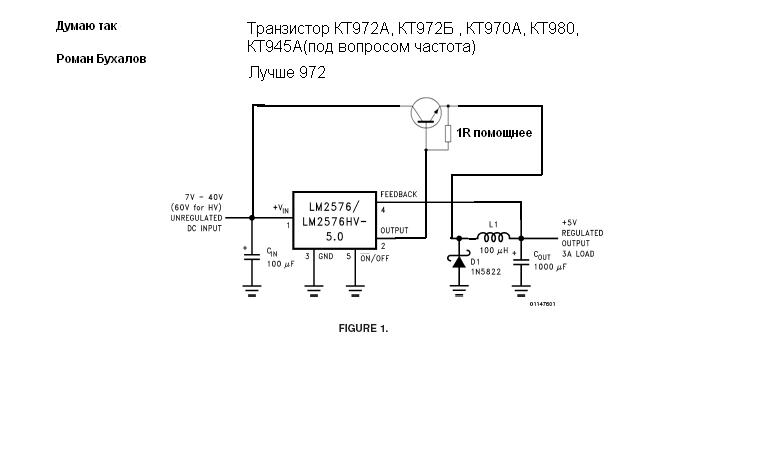

Правильно будет так ?


Добавлено спустя 1 час 27 минут 1 секунду:
Кто-нибудь
«Это невозможно» — сказала Причина. «Это безрассудно!» — заметил Опыт. «Это бесполезно!» — отрезала Гордость.
«Попробуй» — шепнула Мечта…
Аватара пользователя
flyroman

Сообщения: 1266
Зарегистрирован: 12 янв 2009, 21:39
Откуда: Чебоксары, Чувашская Республика
Skype: roman.buhalov
прог. языки: Basic, VisualBasic,Pascal, Delphi, ASM
ФИО: Роман Сергеевич

Re: Импульсный стабилизатор напряжения 3А. ocp2030

Сообщение Michael_K » 12 фев 2011, 19:21

В принципе правильно.
Транзистор будет печкой.
Считать и моделить лень.

Вы главное мотушку выбирайте так, чтобы она на вашем токе на 50-ти килогерцах не горела и не насыщалась.
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Импульсный стабилизатор напряжения 3А. ocp2030

Сообщение avr123.nm.ru » 12 фев 2011, 19:28

flyroman писал(а):а есть схема на Lm2576 с выходным транзистором на хотяб чуть более 3 ампер(3.2-3.5)?


Есть наверно. Советую mc34063 и П-полевик например на 15 ампер 60 вольт в DPAK и будет хорошо.
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Импульсный стабилизатор напряжения 3А. ocp2030

Сообщение flyroman » 12 фев 2011, 21:06

Michael_K писал(а):Транзистор будет печкой.

Вы главное мотушку выбирайте так, чтобы она на вашем токе на 50-ти килогерцах не горела и не насыщалась.


Что есть "мотушка" -дроссель?

А как сделать чтоб не печкой?

Добавлено спустя 57 секунд:
А резистор правильный? Ну всмысле.....такого маленького сопротивления должен быть? или 1 кОм например.....
«Это невозможно» — сказала Причина. «Это безрассудно!» — заметил Опыт. «Это бесполезно!» — отрезала Гордость.
«Попробуй» — шепнула Мечта…
Аватара пользователя
flyroman

Сообщения: 1266
Зарегистрирован: 12 янв 2009, 21:39
Откуда: Чебоксары, Чувашская Республика
Skype: roman.buhalov
прог. языки: Basic, VisualBasic,Pascal, Delphi, ASM
ФИО: Роман Сергеевич

Re: Импульсный стабилизатор напряжения 3А. ocp2030

Сообщение Michael_K » 12 фев 2011, 21:12

flyroman писал(а):Что есть "мотушка" -дроссель?

ага.

flyroman писал(а):А как сделать чтоб не печкой?

никак. другую микросхему взять.

flyroman писал(а):А резистор правильный? Ну всмысле.....такого маленького сопротивления должен быть? или 1 кОм например.....

Ну, порядок правильный. Омы должны быть, а не килоомы.
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Импульсный стабилизатор напряжения 3А. ocp2030

Сообщение avr123.nm.ru » 12 фев 2011, 21:54

Наверно вот так по-прикольней. :D

=
Вложения
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Импульсный стабилизатор напряжения 3А. ocp2030

Сообщение flyroman » 12 фев 2011, 22:43

ну что...что это?.... :D
«Это невозможно» — сказала Причина. «Это безрассудно!» — заметил Опыт. «Это бесполезно!» — отрезала Гордость.
«Попробуй» — шепнула Мечта…
Аватара пользователя
flyroman

Сообщения: 1266
Зарегистрирован: 12 янв 2009, 21:39
Откуда: Чебоксары, Чувашская Республика
Skype: roman.buhalov
прог. языки: Basic, VisualBasic,Pascal, Delphi, ASM
ФИО: Роман Сергеевич

Re: Импульсный стабилизатор напряжения 3А. ocp2030

Сообщение avr123.nm.ru » 12 фев 2011, 22:58

Типа схема приципальная.
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8
