Bluetooth модуль из GPS приемника

Резисторы, транзисторы, конденсаторы, микросборки, чип компоненты ...
Вопросы согласования управляющих модулей с периферией.

Re: Bluetooth модуль из GPS приемника

Сообщение vadim_0632 » 14 мар 2011, 15:06

привет,
Я сделал тоже самое со своим холюксом 236 :lol:

теперь надо придумать как скорость программируется тут.. а программируется 100%!
ибо 38400 мне мало например )
на моем холюксе модуль такойже, только другое расположение... сбоку на плату выведена контактная группа.
+ Tx Rx Rts Cts ? земля

неизвестный пин "?" заведен на верхнюю сторону, на предпоследний пин модуля...
контактная группа.... подозреваю не просто так..
по всей видимости либо для обновления софта, либо для заводского сетапа модуля..

в даташите на микру много интересного но ОЧЕНЬ коротко..
http://www.alldatasheet.com/datasheet-p ... W3500.html
по крайней мере .. можно знать чего от него ждать. :wink:
vadim_0632

Сообщения: 5
Зарегистрирован: 14 мар 2011, 14:48

Re: Bluetooth модуль из GPS приемника

Сообщение digi » 11 апр 2011, 22:58

А зачем ломать приемник если можно за 350-400р заказать Bluetooth модуль с документацией который поддерживает master/slave, UART, Audio, SPI, USB. Я на ebay брал парочку и ими доволен.
Приложил доку, может поможет. Контакт PIO11 отвечает за режим работы програмирование или работа. По аналогии можно понять.
Вложения
AT Commands for Bluetooth Module.pdf
(147.48 КиБ) Скачиваний: 0

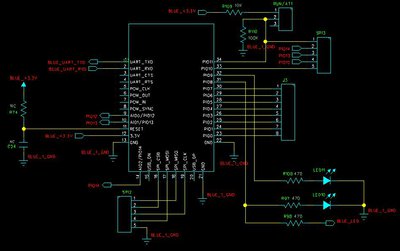

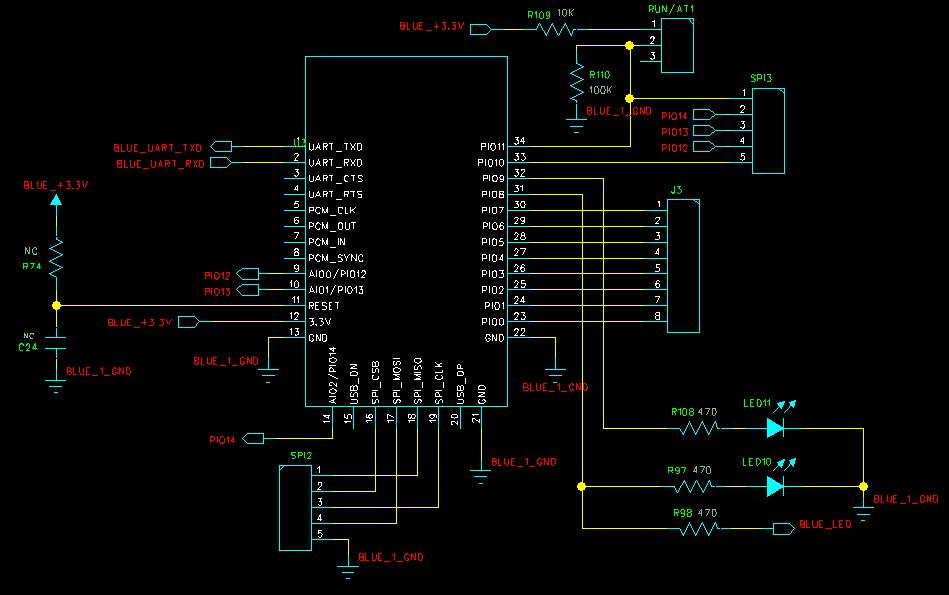

Bluetooth Module typical Application Schmatics.JPG
digi

Сообщения: 3
Зарегистрирован: 11 апр 2011, 22:22
Откуда: Воронеж
прог. языки: C#, Verilog
ФИО: Александр
