Step-down на MAX1744

Сообщение Duhas » 01 дек 2010, 18:21

придумываю вот что делать со входом 5-30 вольт.. надо питать и электронику и еще и сервы например несколько.. еще чего там.. не сильно прожорливое.. нарисовался тут стабилизатор на максе..

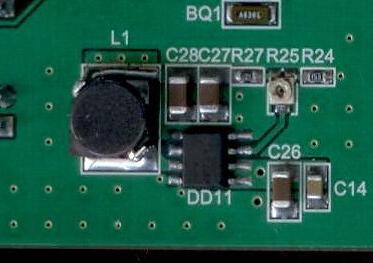

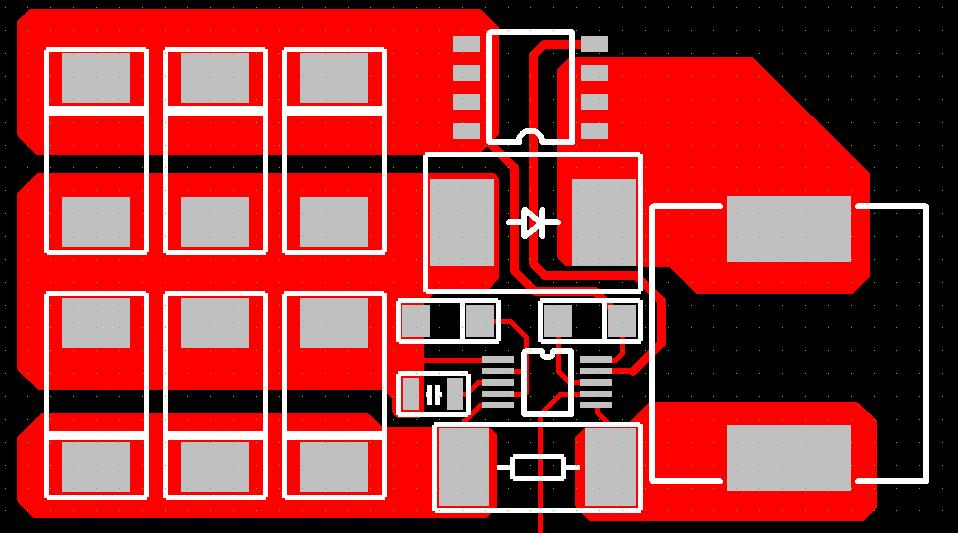

что скажете по топологии?
Свеху вход, в середине земля, снизу выход
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Step-down на MAX1744

Сообщение avr123.nm.ru » 01 дек 2010, 18:32

Прикольно. Провода куда паять ?

Но дорогая она. :cry:

Если 3 ампера хватит то дешевый LM2576 без внешенего ключа в ТО-220 хорошо будет работать.
И индкутивность надо на достаточный ток.

А с внешним ключем и старая добрая mc34063 за 10-15 руб подойдет. Есть высокочастотный аналог.

======
Я бы делал отдельно силовое и "нежное" питание.

LM2576 + LM2575 тоже дешевле будет.

======
Или силовое на 6 вольт, потом шоттки, кондер и LDO на 5 вольт для электроники.
Последний раз редактировалось avr123.nm.ru 01 дек 2010, 18:46, всего редактировалось 1 раз.
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Step-down на MAX1744

Сообщение Duhas » 01 дек 2010, 18:45

что за высокочастотный аналог ?

я тут прикидывал до 5А..

это просто я кусок из схемы вытащил и прикинул разводку.. если понадобится могу сделать его и для ЛУТа там ) с дырками под коннектора... и т.д...

мне как бы пофигу что за микра будет стоять.. правда этих, а точнее 1745 у меня есть штучки 4..

а для девайса в серию - да было б лучше подешевле ) подскажите ) ну и КПД хочется ессно повыше..
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Step-down на MAX1744

Сообщение $ilent » 01 дек 2010, 18:49

Посчитай всю нагрузку и от этого пляши шириной дорожек на входные и выходные ноги. Она ж в микро-макс кузове, а значит контактные площадки меньше 0,4. Если не уложишься, значит надо другой теплоотвод придумывать.
$ilent


Re: Step-down на MAX1744

Сообщение Duhas » 01 дек 2010, 18:51

а причом тут микромакс ? оно ж там может греться тока из-за перезаряда емкости затвора..

нагрузка - переменная.. может 0.5А а может и все 5А... в зависимости от того как будет использоваоъться устройство..

кста площадки там 0.2...
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Step-down на MAX1744

Сообщение Zeus » 01 дек 2010, 18:53

5A что-то многовато.
Если до 3А, то может st1s10 подойдет
«Сон разума рождает чудовищ»
Аватара пользователя
Zeus

Сообщения: 857
Зарегистрирован: 28 июл 2009, 10:02
Откуда: Самара
ФИО: Павел Сергеевич

Re: Step-down на MAX1744

Сообщение Duhas » 01 дек 2010, 18:57

да, кстати, почему хорош макс.. он умеет из 5 делать 5... т.е. тупо открыть ключ совсем.. на сколько я читал по крайней мере..

напруга на выходе 5 вольт.. с нее через LC питать 5-ти вольтовые датчики тока.. а еще через LDO уже МК..


ПС для кого 5А многовато?
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Step-down на MAX1744

Сообщение avr123.nm.ru » 01 дек 2010, 19:08

Zeus писал(а):может st1s10 подойдет
Класс !

ST1S10 PHR в SO-8 всего 60 рублей - это нормально. Всеж не 270 руб за MAX1744.

+ внутри ключ на 3 ампера

+ внутри шоттки ( точнее N-полевик )

+ регулируемое выходное. Опора 0.8 вольт.

ЖАЛЬ что входное лишь до 18 вольт. Для роботов с 1 АКБ отлично.

Так что LM2576 LM2575 LM2574 всем в руки как флаг ! до 40 вольт и до 60 вольт с буквой V
Вложения
ST1S10 простой DCDC понижающий с ключем и шотки на 3 A.pdf
(784.98 КиБ) Скачиваний: 0
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Step-down на MAX1744

Сообщение Duhas » 01 дек 2010, 19:16

18 мне мало .. так то да.. и хрен бы с ним что 3А..

у ЛМ-ки КПД до 80 не дотягивает .. на 5В и 3А... ниже частота.. больше индуктивность.. на нужный ток еще найти надо такую.. у меня 10мкГн..

если б все было так просто )
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Step-down на MAX1744

Сообщение Сергей » 01 дек 2010, 21:10

что-то корпус индуктивности маловат для таких токов. Какие параметры у индуктивности?
Сергей

Сообщения: 3741
Зарегистрирован: 29 дек 2004, 23:15
Откуда: Санкт-Петербург
прог. языки: C, C++, C#, Asm
ФИО: Кашликов Сергей

Re: Step-down на MAX1744

Сообщение avr123.nm.ru » 01 дек 2010, 22:04

Duhas писал(а): у ЛМ-ки КПД до 80 не дотягивает ..


КПД 80 % конечно маловат когда собираешься сервами рулить.
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Step-down на MAX1744

Сообщение Duhas » 02 дек 2010, 06:47

10мкГн и ток выше 5А.. или ровно 5..

воть!
cdrh127.pdf
(459.91 КиБ) Скачиваний: 0
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Step-down на MAX1744

Сообщение Сергей » 02 дек 2010, 08:56

если ты рассчитывал преобразователь на 5А, то ток в катушке должен быть гораздо больше. Стоит даже просто посмотреть на графики 3 и 4, при токе нагрузки 100мА, ток в катушке достигает 1А.
Сергей

Сообщения: 3741
Зарегистрирован: 29 дек 2004, 23:15
Откуда: Санкт-Петербург
прог. языки: C, C++, C#, Asm
ФИО: Кашликов Сергей

Re: Step-down на MAX1744

Сообщение blindman » 02 дек 2010, 09:26

Надо не только картинки смотреть, но и текст читать. В правильно расчитанном преобразователе на 5 А пиковый ток будет ограничен на уровне 6.5 А.
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4128
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: Step-down на MAX1744

Сообщение avr123.nm.ru » 02 дек 2010, 11:22

Это завышенные требования ! Еще и читать. И так нагрузка дикая у народа.
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8
