Выбор микросхемы ТТЛ

Сообщение Walera_S88 » 25 ноя 2010, 14:27

Помогите подобрать микросхему (дешифратор или демультиплексор). Нужно чтобы она могла следующее. Подаем на четыре входа двоичный код цыфер 1-9, а на выходе получаем соответствующие лог.1 на аналогичном количестве выходов. Тоесть, например, подаем 0110 (цифра 6) на входы, а на выходе получаем (при подключении к ним светодиодов), 6 зажженных светодиодов (столбик). Микросхема желательна отечественного производства.
Walera_S88

Сообщения: 8
Зарегистрирован: 26 апр 2009, 22:40
Откуда: Дружба

Re: Выбор микросхемы ТТЛ

Сообщение EIN_ENGEL » 25 ноя 2010, 14:49

навскидку
http://focus.ti.com/lit/ds/symlink/cd4028b-mil.pdf

тут их целая куча:
http://focus.ti.com/paramsearch/docs/pa ... gPage=null

из наших нужно смотреть справочники соответствия наших импортным
вообще поищи Binary-to-Decimal Decoder
Аватара пользователя
EIN_ENGEL

Сообщения: 495
Зарегистрирован: 06 янв 2006, 03:02
Откуда: Москва
прог. языки: VHDL, C++, Matlab

Re: Выбор микросхемы ТТЛ

Сообщение Radist » 25 ноя 2010, 15:29

Дешифратор работает так: на входе двоичный код - на выходе единица на одном выводе, порядковый номер которого равен коду. Мультиплексоры/демультиплексоры в зависимости от адресного двоичного кода коммутируют один из многих входов в один выход (и наоборот). То есть вам не подойдут ни те, ни эти микросхемы. А какие подойдут, да еще отечественные - я не знаю. Может и нет таких. Я про них не слышал.
Аватара пользователя
Radist

Сообщения: 2233
Зарегистрирован: 01 июл 2009, 08:59
Откуда: Екатеринбург
прог. языки: асемблер AVR

Re: Выбор микросхемы ТТЛ

Сообщение Walera_S88 » 25 ноя 2010, 17:01

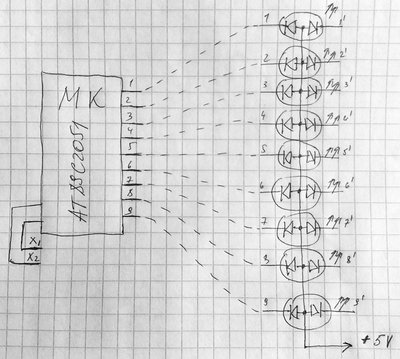

Да после долгих поисков, как вы "Radist" и говорили, необходимой микросхемы не было найдено. Поэтому возвращаюсь к предыдущей своей конструкции, но снова возникает один вопрос. Есть микроконтролер (AT89C2051) и двухцветные светодиоды (9 штук). На 4 порта мк подаю двоичный код (1-9) соответственно подается лог.0 на другие порты (загораются светодиоды). Но светодиоды у меня двухцветные с общим катодом. Каким образом мне можна с помощью ножек мк x1 и x2 управлять цветом всех светодиодов. Например, подаю на x1 лог.1, а на x2 лог.0, ну и на входы (на схеме не обозначены) 0110 (6) и получаю шесть зажженых светодиодов зеленого цвета. А когда меняю x1 лог.0, а на x2 лог.1, то ети же 6 светодиодов загораются красным цветом. Какую микросхему или что-то иное можно использовать?
Вложения
Walera_S88

Сообщения: 8
Зарегистрирован: 26 апр 2009, 22:40
Откуда: Дружба

Re: Выбор микросхемы ТТЛ

Сообщение Victorovych » 25 ноя 2010, 17:12

Подойдет 555ид10, только надо 9 диодов добавить. Это ответ на первый вопрос

Исли хочется на контроллере соедини матрицей и динамика тебе в помощь
Аватара пользователя
Victorovych

Сообщения: 491
Зарегистрирован: 20 сен 2007, 11:44
Откуда: Харьков
Skype: Victorovych_FF
прог. языки: ASM
ФИО: Иван ВикторОвич

Re: Выбор микросхемы ТТЛ

Сообщение vadinator » 25 ноя 2010, 18:32

Можно использовать ПЗУ с параллельным интерфейсом. Если нужно увеличить кол-во выходов, ПЗУ-хи можно параллелить по адресной шине.
Роботы, уже среди нас...
Прошу прощения за аватар, никак схему динамической индикации не могу настроить :)
Аватара пользователя
vadinator

Сообщения: 979
Зарегистрирован: 19 янв 2010, 14:51
Откуда: Петрозаводск
прог. языки: C, FBD, Wiring-Processimg,,,LD, SFC, ST...
ФИО: Вадим
