Как в Altium добавить контроллеры?

Резисторы, транзисторы, конденсаторы, микросборки, чип компоненты ...
Вопросы согласования управляющих модулей с периферией.

Как в Altium добавить контроллеры?

Сообщение Zorg R2-D2 » 15 ноя 2010, 21:08

Делаю Place -> Part, а там совсем мало деталей. И контроллеров нет ни одного.
Помогите, пожалуйста.
Аватара пользователя
Zorg R2-D2

Сообщения: 68
Зарегистрирован: 24 окт 2007, 14:34
Откуда: Москва
Skype: kirik444
прог. языки: Pascal, C++, C#

Re: Как в Altium добавить контроллеры?

Сообщение Angel71 » 15 ноя 2010, 21:38

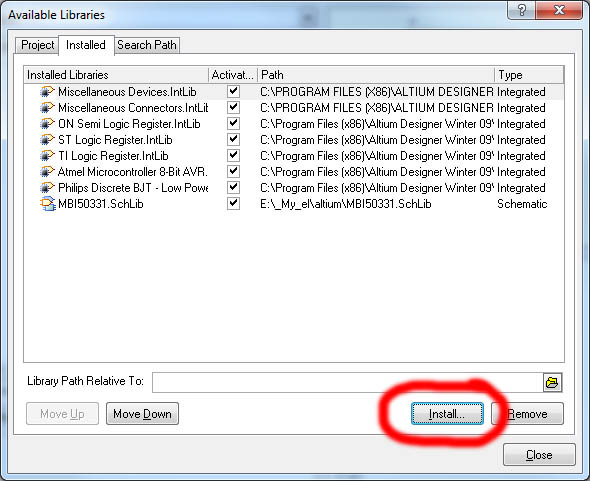

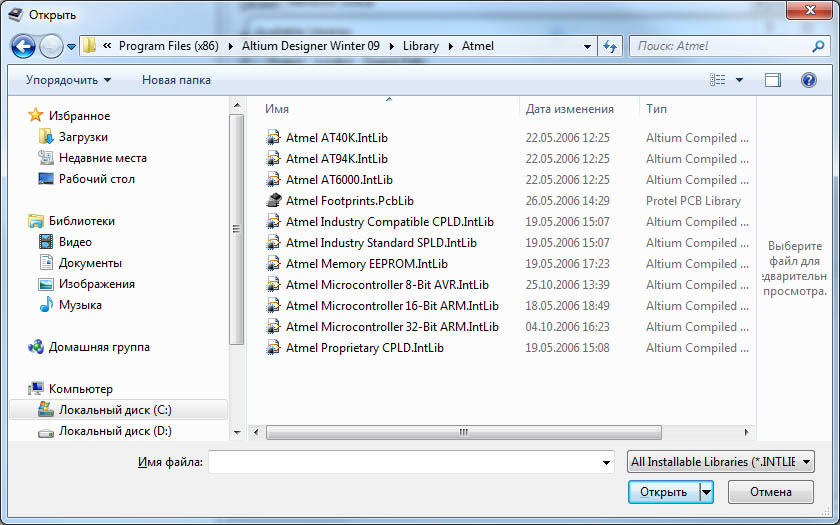

place->part, появляется окно. в самом верху, возле кнопки history есть кнопка с троеточием. появляется окно, в нём выбираем библиотеку, в которой компонент (часть мег и тинек соответственно в атмеловой библиотеке есть). если в выбраной нет, то жмём "троеточие" и показываем какую библиотеку подключать.
:wink: а вообще в альтиуме только самое-самое основное в либах есть, остальное принято ручками рисовать.
Аватара пользователя
Angel71

Сообщения: 9231
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Как в Altium добавить контроллеры?

Сообщение Zorg R2-D2 » 15 ноя 2010, 21:54

Я так и делал. Да только нет у меня библиотек c аврками...
Версия - Altium Designer Winter 09
Аватара пользователя
Zorg R2-D2

Сообщения: 68
Зарегистрирован: 24 окт 2007, 14:34
Откуда: Москва
Skype: kirik444
прог. языки: Pascal, C++, C#

Re: Как в Altium добавить контроллеры?

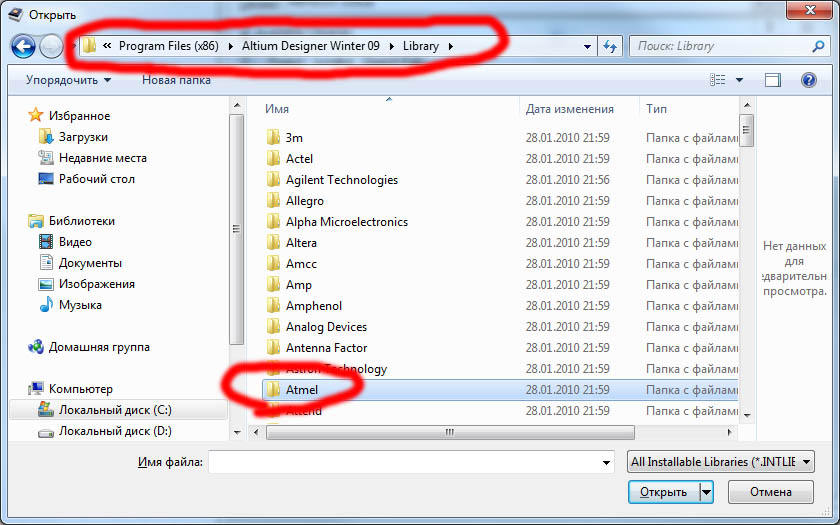

Сообщение Angel71 » 15 ноя 2010, 21:59



Аватара пользователя
Angel71

Сообщения: 9231
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Как в Altium добавить контроллеры?

Сообщение Zorg R2-D2 » 15 ноя 2010, 23:20

Нету у меня в папке Library...
Аватара пользователя
Zorg R2-D2

Сообщения: 68
Зарегистрирован: 24 окт 2007, 14:34
Откуда: Москва
Skype: kirik444
прог. языки: Pascal, C++, C#

Re: Как в Altium добавить контроллеры?

Сообщение Angel71 » 15 ноя 2010, 23:52

очень подозрительно. вот архивчик с атмелом http://www.ni4ego.net/atmel.zip. нипишите, как скачаете, я файлик потру.
Аватара пользователя
Angel71

Сообщения: 9231
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Как в Altium добавить контроллеры?

Сообщение Zorg R2-D2 » 16 ноя 2010, 01:04

Скачал, спасибо. :)

Добавлено спустя 51 минуту 45 секунд:
Разобрался с проблемой!
Надо было при установке поставить галочку "Install board-level libraries"
Аватара пользователя
Zorg R2-D2

Сообщения: 68
Зарегистрирован: 24 окт 2007, 14:34
Откуда: Москва
Skype: kirik444
прог. языки: Pascal, C++, C#
