Датчик движения ДД-35 под 36В

Сообщение D'Ark Trouyan » 15 ноя 2010, 14:01

Добрый день.
У меня есть датчик движения, он нормально работает при переменном токе напряжения от 70-220В. Необходимо его переделать под переменный 36В.
Состоит он из двух плат, первая - БП, с сеимстором включающим лампу(сигнал присутствия движения) и второй платы с датчиком и контролером.

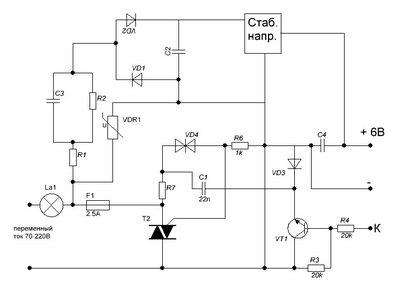

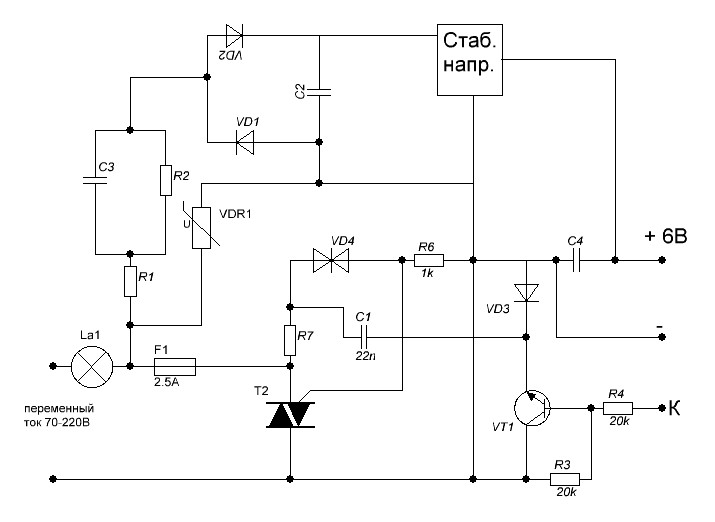

Схема первой платы ниже. И как полагаю ее и надо изменять.
Проблема в том, что при напряжении ниже 70В, лампа загорается, но погаснуть у нее не получается, видно что она периодически (3-5сек) начинает мигать, как Я понимаю пытаться выключиться, но без результата.
Пробовал заменить конденсатор С1 на 15 нФ результата не дало (((
vivere militare est
Аватара пользователя
D'Ark Trouyan

Сообщения: 76
Зарегистрирован: 21 сен 2006, 22:42
Откуда: М.О.

Re: Датчик движения ДД-35 под 36В

Сообщение $ilent » 15 ноя 2010, 14:32

Делитель R3, R4 не способен поднять уровень на базе VT1.
Что за транзистор?
Встань ему на базу прибором и посмотри на результаты: "все спокойно и тревога при 220".
$ilent


Re: Датчик движения ДД-35 под 36В

Сообщение D'Ark Trouyan » 15 ноя 2010, 15:02

S9013 ( datasheet в файле)
Тревога, лампочка горит напряжение 0.5В
Всё спокойно 0.
S9013.pdf
(90.58 КиБ) Скачиваний: 0
vivere militare est
Аватара пользователя
D'Ark Trouyan

Сообщения: 76
Зарегистрирован: 21 сен 2006, 22:42
Откуда: М.О.

Re: Датчик движения ДД-35 под 36В

Сообщение $ilent » 15 ноя 2010, 15:37

Поставь:
R3 2.2kOm
R4 около 100Om, но не меньше.
$ilent


Re: Датчик движения ДД-35 под 36В

Сообщение D'Ark Trouyan » 15 ноя 2010, 17:01

хмммм нет, это не помогло, но Я обнаружил следующиее:
При напряжении питания от 70 до 220 В на схему с МК стабильно подаётся 6В. А на пороге 70В это напряжение начинает падать, возможно в этом и проблема.... предполагаю что надо изменить R1, он 100 Ом. Стабилизатор 78L06.

А транзистор-то открывается, но у него не получается закрыться.(т.е. закрыть семистр и отключть лампочку)

Я прав в своих размышлениях? И если прав то на что желательно сменить R1 ... 68 Ом пойдет ?
vivere militare est
Аватара пользователя
D'Ark Trouyan

Сообщения: 76
Зарегистрирован: 21 сен 2006, 22:42
Откуда: М.О.

Re: Датчик движения ДД-35 под 36В

Сообщение Vovan » 15 ноя 2010, 17:24

ИМХО просто увеличить емкость гасящего конденсатора С3, где-то в сети есть калькулятор для расчета емкости под необходимые напряжения и токи...
Можно ещё использовать Протеус для экспериментов со схемой (методом тыка менять параметры) без опаски что либо спалить :wink:
_________
Sincerely,
Vovan
Аватара пользователя
Vovan

Сообщения: 3340
Зарегистрирован: 05 окт 2005, 12:03
Откуда: Литва
прог. языки: asm

Re: Датчик движения ДД-35 под 36В

Сообщение $ilent » 15 ноя 2010, 17:26

Для выключения, транзистор должен открыться. Тогда ток одной полуволны из сети пройдёт через транзистор, ёмкость, резистор, предохранитель, лампочку и уйдёт обратно в сеть. При этом на основных выводах симистора будет ноль и он закроется.
Проверь схему, что-то тут не так. И номиналы расставь, на всякий случай.


А, знаю что не так. Напруга твоя просаживается по тому, что лампочка сжирает всю мощщу. Выбрасывай ей нафиг от туда и вешай отдельной схемой, если нужно 220-ти вольтовый выход.
$ilent


Re: Датчик движения ДД-35 под 36В

Сообщение Vovan » 15 ноя 2010, 17:31

2$ilent : не соглашусь, ему ж надо на ~36в весь девайс запитать... Следовательно и лампочка на 36в, я ж говорю подобрать гасящий кондер и фся песня :) все остальные напряжения (в т.ч. и 6в) остаются.
_________
Sincerely,
Vovan
Аватара пользователя
Vovan

Сообщения: 3340
Зарегистрирован: 05 окт 2005, 12:03
Откуда: Литва
прог. языки: asm

Re: Датчик движения ДД-35 под 36В

Сообщение $ilent » 15 ноя 2010, 17:40

Не причём тут. Частота неизменна.
$ilent


Re: Датчик движения ДД-35 под 36В

Сообщение Vovan » 15 ноя 2010, 17:46

С3 на частоту не влияет, это гасящий конденсатор, в данном случае он гасит ~220в до необходимого для 7806 выпрямленного естесно. Теперь, если у нас ~36в - увеличиваем емкость гасящего конденсатора до получения того же напряжения приходящего на 7806 что было при ~220в. Частота как была 50гц, так и осталась :wink:
Только, по-моему, в приведенной выше схеме есть ошибки (или не точности) особенно это касается анода диода который к транзистору идет... Но в реальном железе конечно ошибки нет, поэтому не раздумывая увеличивать емкость С3 в 3-4 раза и фсё :)
_________
Sincerely,
Vovan
Аватара пользователя
Vovan

Сообщения: 3340
Зарегистрирован: 05 окт 2005, 12:03
Откуда: Литва
прог. языки: asm

Re: Датчик движения ДД-35 под 36В

Сообщение $ilent » 15 ноя 2010, 17:57

Делитель? Если только в качестве второго его элемента не выступает VD1...
$ilent


Re: Датчик движения ДД-35 под 36В

Сообщение Vovan » 15 ноя 2010, 18:05

Нет, я про VD3 говорю, если смотреть на схему, его анод с симистором накоротко соединен... Но это не важно, девайс то рабочий.
А VD1+VD2+C2 это двухполупериодный выпрямитель просто.
Кстати, С2 тоже походу нужно увеличить...
_________
Sincerely,
Vovan
Аватара пользователя
Vovan

Сообщения: 3340
Зарегистрирован: 05 окт 2005, 12:03
Откуда: Литва
прог. языки: asm

Re: Датчик движения ДД-35 под 36В

Сообщение D'Ark Trouyan » 15 ноя 2010, 18:36

Да Да ДА!!!!! Он заработал !!!!! Всё верно, увеличил С3 :Yahoo!:
Спасибо огромное!!!! :Bravo:
vivere militare est
Аватара пользователя
D'Ark Trouyan

Сообщения: 76
Зарегистрирован: 21 сен 2006, 22:42
Откуда: М.О.
