Re: Драйвер двигателей

Сообщение $ilent » 27 окт 2010, 10:45

galex1981 писал(а):Может быть требования были именно такие корпуса устанавливать
Сомневаюсь я, по тому как:
  1. Схема выполнена небрежно;
  2. С ошибками;
  3. Монтажные площадки у микросхемы размером с ноготь;
  4. Не соблюдение зазоров;
  5. Ну и банальное - отсутствие границы платы, с чего как раз и должна начинаеться трассировка любой платы!
$ilent


Re: Драйвер двигателей

Сообщение Kanoka » 29 окт 2010, 01:58

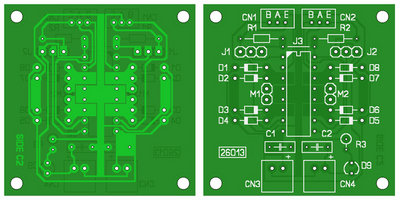

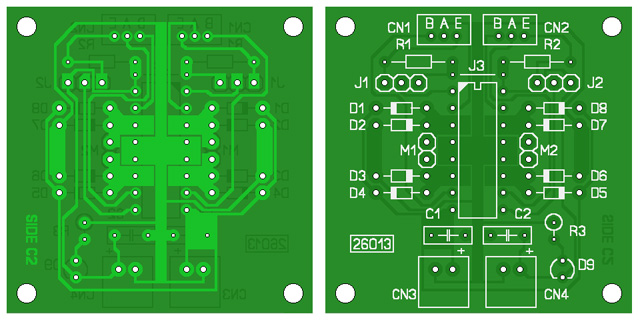

Разводка той платы что в Wiki, файл в Sprint Layout 4.0

Вложения
26013.lay.zip
(12.35 КиБ) Скачиваний: 0
Kanoka
Модератор

Сообщения: 1271
Зарегистрирован: 11 ноя 2004, 03:18
Откуда: Москва
