Высосать литиевую батарею до конца

Резисторы, транзисторы, конденсаторы, микросборки, чип компоненты ...
Вопросы согласования управляющих модулей с периферией.

Высосать литиевую батарею до конца

Сообщение Виталий » 23 сен 2010, 23:36

Как правильно организовать питание так, чтобы "высосать" литиевую батарею полностью? Питание нужно 3.3V
Все новости о моих проектах http://savethebest.ru
Аватара пользователя
Виталий

Сообщения: 2114
Зарегистрирован: 08 окт 2004, 16:43
Откуда: St. Petersburg
Skype: quark-bot
ФИО: Клебан Виталий

Re: Высосать литиевую батарею до конца

Сообщение avr123.nm.ru » 24 сен 2010, 00:26

"ап-даун" импульсник использовать http://www.ti.com или СЕПИК www.national.com.
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Высосать литиевую батарею до конца

Сообщение Сергей » 24 сен 2010, 07:54

Без защиты от переразряда опасно - батарея может умереть.
Сергей

Сообщения: 3741
Зарегистрирован: 29 дек 2004, 23:15
Откуда: Санкт-Петербург
прог. языки: C, C++, C#, Asm
ФИО: Кашликов Сергей

Re: Высосать литиевую батарею до конца

Сообщение Radist » 24 сен 2010, 08:51

Присоединяюсь к предудущему ответу. Если не поставите отключалку, когда батарейка разрядилась до 3 В - скоро ее можно будет выкинуть.
Аватара пользователя
Radist

Сообщения: 2233
Зарегистрирован: 01 июл 2009, 08:59
Откуда: Екатеринбург
прог. языки: асемблер AVR

Re: Высосать литиевую батарею до конца

Сообщение avr123.nm.ru » 24 сен 2010, 08:54

Они и предназначены для выкидывания.

А че с ними делать то ????????????
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Высосать литиевую батарею до конца

Сообщение Сергей » 24 сен 2010, 09:02

Это литиевый аккумулятор, его обычно используют много раз.
Если Виталию нужен просто одноразовый аккум - то можно сажать чем и как угодно, лишь бы ток был в допустимых пределах.
Сергей

Сообщения: 3741
Зарегистрирован: 29 дек 2004, 23:15
Откуда: Санкт-Петербург
прог. языки: C, C++, C#, Asm
ФИО: Кашликов Сергей

Re: Высосать литиевую батарею до конца

Сообщение avr123.nm.ru » 24 сен 2010, 09:09

"одноразовый акум" ! - это что-то новое.

В начале топика про акум не говорится.
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Высосать литиевую батарею до конца

Сообщение Duhas » 24 сен 2010, 09:33

Серег, есть литиевые батареи... размер D или как там, те что бочечки такие толстые... видел где-то на 48Ач
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Высосать литиевую батарею до конца

Сообщение avr123.nm.ru » 24 сен 2010, 10:17

Duhas писал(а):видел где-то на 48Ач


Какого же размера это БОЧКА ?
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Высосать литиевую батарею до конца

Сообщение =DeaD= » 24 сен 2010, 10:26

Вот тут на 36Ач есть типоразмера DD:
http://ru.eemb.com/productcenter/Industry/ER/ER.html
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Высосать литиевую батарею до конца

Сообщение Michael_K » 24 сен 2010, 10:46

На самом деле литиевые батареи неплохо держат напряжение почти до самой смерти.
Я очень сильно сомневаюсь, что импульсником можно качественно продлить время работы от литиевой батареи...
(скорее получится снизить :))

Добавлено спустя 3 минуты:

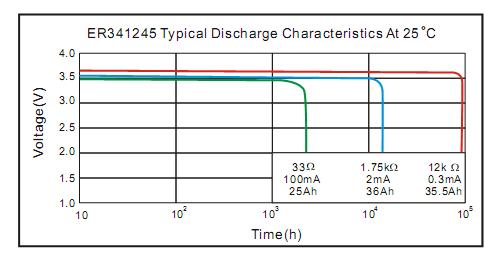

Вот график разряда той "бочки", про которую писал Dead


Ну и что тут выгадывать?
LDO на критичные цепи, остальное прямо так запитать.
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Высосать литиевую батарею до конца

Сообщение avr123.nm.ru » 24 сен 2010, 10:59

Какой же LDO 3.3 V даст ?
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Высосать литиевую батарею до конца

Сообщение Виталий » 24 сен 2010, 11:01

Ну я так и понял еще вчера. =)
Хочу сделать устройство с GSM модемом и достаточно долгим автономным временем работы.

Есть у кого-нибудь опыт работы в этом деле? Дело в том, что в связи с большой загруженностью я бы заказал разработку такого устройства GSM + несколько гальванически развязанных дискретных входов + 2xRS232. Из ПО - только посылка состояния входов в интернет на сервер.
Все новости о моих проектах http://savethebest.ru
Аватара пользователя
Виталий

Сообщения: 2114
Зарегистрирован: 08 окт 2004, 16:43
Откуда: St. Petersburg
Skype: quark-bot
ФИО: Клебан Виталий

Re: Высосать литиевую батарею до конца

Сообщение avr123.nm.ru » 24 сен 2010, 11:07

Почему то уверен, что такое есть готовое.
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Высосать литиевую батарею до конца

Сообщение Michael_K » 24 сен 2010, 11:14

avr123.nm.ru писал(а):Какой же LDO 3.3 V даст ?

http://www.analog.com
http://www.ti.com
http://www.national.com
http://www.linear.com
http://www.onsemi.com
так вы обычно отвечаете.

Падение на LDO зависит от тока, поэтому через LDO запитывают только слаботочные критичные (измерительные например) цепи.
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб
