Влияние ШИМа на время работы аккумулятора?

Резисторы, транзисторы, конденсаторы, микросборки, чип компоненты ...
Вопросы согласования управляющих модулей с периферией.

Влияние ШИМа на время работы аккумулятора?

Сообщение Zeus » 08 сен 2010, 17:24

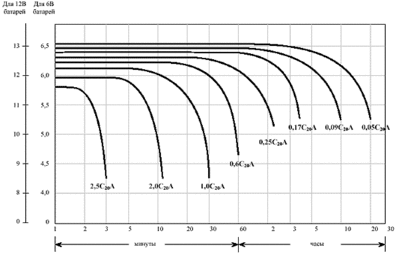

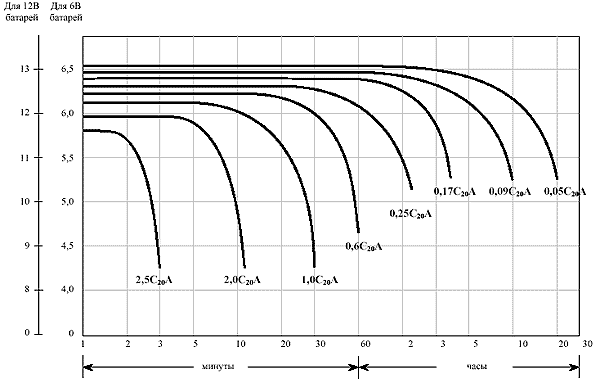

Есть среднестатистические стандартные графики разрядки свинцового аккумулятора:


Имеем аккумулятор на 12В 7Ач и двигатель на 12В и 1А (12Вт).
То работать от такого аккумулятора он будет примерно 4 часа.

Теперь если мы возьмем ШИМ 50%, то есть средняя мощность двигателя будет половина от номинала - 6Вт, но ток потребляемый от аккумулятора будет 1А по прежнему, но в течение 50% времени работы.
Частота коммутации пусть будет 4кГц, тогда получается что 250мкс двигатель потребляет ток 1А, а потом 250мкс не потребляет и типа аккумулятор восстанавливается, но ведь аккумулятор химический источник энергии он не успеет за такой короткий промежуток времени восстановиться, а потом опять разряд на двигатель.

Сколько по времени он проработает от аккумулятора?
Те же 4 часа или в два раза больше?

Просто я к чему спрашиваю.
Если без ШИМа взять все тот же двигатель с последовательным ограничительным резистором, который будет греть воздух, но ограничит мощность двигателя на уровне 6Вт. В этом случае время работы от аккумулятора какое будет?
«Сон разума рождает чудовищ»
Аватара пользователя
Zeus

Сообщения: 857
Зарегистрирован: 28 июл 2009, 10:02
Откуда: Самара
ФИО: Павел Сергеевич

Re: Влияние ШИМа на время работы аккумулятора?

Сообщение Duhas » 08 сен 2010, 17:32

а взять кондер чуть потолще перед ШИМ-ом вы по этическим соображениям е хотите ?
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Влияние ШИМа на время работы аккумулятора?

Сообщение Zeus » 08 сен 2010, 17:34

Да типа того :)

В каком случае время работы от аккумулятора будет больше?
При ШИМ 50% или при ограничительном резисторе?

Может кто-нить хочет(может) сделать испытательный стенд, чтобы не на словах а в "живую" посмотреть как будет?
«Сон разума рождает чудовищ»
Аватара пользователя
Zeus

Сообщения: 857
Зарегистрирован: 28 июл 2009, 10:02
Откуда: Самара
ФИО: Павел Сергеевич

Re: Влияние ШИМа на время работы аккумулятора?

Сообщение Aout » 08 сен 2010, 17:44

Duhas писал(а):а взять кондер чуть потолще перед ШИМ-ом вы по этическим соображениям е хотите ?


И какая от конденсатора будет польза, и какой вред в данном применении? Не расскажите ? Только с обоснованием ?
Aout

Сообщения: 24
Зарегистрирован: 30 авг 2010, 10:41

Re: Влияние ШИМа на время работы аккумулятора?

Сообщение Duhas » 09 сен 2010, 06:51

польза от конденсатора - простая.. конденсатор будет работать импульсным источником тока, что он хорошо умеет делать, а ШИМ по-хорошему ну уж точно больше 10кГц.. а аккумулятор будет отдавать более стабильный средий ток в конденсатор...

вреда - никакого... только если будут оч большие токи и высокие частоты, то и конденсатор должен быть им соответствующий...
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович
