Простой зарядник для LiPo

Резисторы, транзисторы, конденсаторы, микросборки, чип компоненты ...
Вопросы согласования управляющих модулей с периферией.

Re: Простой зарядник для LiPo

Сообщение Angel71 » 17 авг 2010, 21:37

yak-40 писал(а):Не наш метод :)

большого смысла покупать 2 акума, потом из них делать 2х баночный и [скорей всего] использовать в устройстве без контроля разряда, тоже нет. во первых сами мелкие акумы можно поискать от куда подёргать + ещё всякие запчасти останутся. полно всяких гаджетов и миниатюрных юсб колонок (с одним динамиком), в них ёмкость обычно 250-500ма и они тоже очень мелкие и без пластикового корпуса. у нас на рынке такие колонки стоят 4доллара +-. во вторых их прийдётся заряжать или по отдельности или нужен балансер. из спортивного интереса попаять или ради светодиодика аля "акум заряжен"... ну припоял к микре пару резюков, конёров и светодиодик, вот весь опыт? :oops: имхо перевод денег и никакого опыта. :pardon: в третьих лионки вполне нормально себя чуствуют во всяких копеечных устройствах и без всяких микр заряда и контроллеров разряда, да срок службы уменьшается, ну и хрен с ним - убить лионку можно намного проще, всего-лишь слишком сильно её разрядив.
:) если так сильно хочется, то действительно лучше не городить схем на мегах/тиньках, а взять недорогую специализированную микру для зарядки лионок. их полно и по цене вполне можно что-то подыскать (самые недорогие в пределах 1-3$).
Аватара пользователя
Angel71

Сообщения: 9231
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Простой зарядник для LiPo

Сообщение yak-40 » 17 авг 2010, 21:50

Angel71 писал(а):yak-40 писал(а):
Не наш метод

Я имел ввиду творческий подход. Купить готовое - эт не интересно 8)
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3019
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: Простой зарядник для LiPo

Сообщение Angel71 » 17 авг 2010, 22:10

:) а. :D тогда на меге - дорого, креативно и помучаться придётся
Аватара пользователя
Angel71

Сообщения: 9231
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Простой зарядник для LiPo

Сообщение Radist » 17 авг 2010, 22:15

Все конечно так, может я веду себя как та бабушка, которая не верила в электричество и пользовалась керосиновой лампой. Контроллер заряда - вещь в себе. Если он работает - хорошо, но трудно проверить (можно сидеть с вольтметром и смотреть). Другие микросхемы когда работают, дают понять об этом. Шим-контроллер блока питания работает, если блок питания выдает все напряжения/токи. Стабилизатор легко проверить, оперы, компараторы. А тут микросхема козявка и к ней аккумулятор. Заряжает она его или нет - не видно. Может он или она давно сдохли - постоянно вольтметром щупать скучно. На одном контроллере я обжегся - вот и извратился с мегой. У тиньки ног маловато, чтоб динамическую индикацию повесить, а регистры с последовательным входом и параллельным выходом вешать не хочется - экономия тут сомнительная. Может быть это похоже на то, что вместо стабилизатора на КРЕНке сделал компенсационный стабилизатор на рассыпухе - функцию свою выполняет, но деталек много. Моя лень меня на это подвигла: чтоб не сидеть с вольтметром контролировать процесс заряда - присобачил вольтметр к зарядке, а чтоб мог отвлекаться от зарядника - еще и автоматическое отключение. И все это из-за того, что опасаюсь (из-за косяков в плате, пайке и тд, то есть моих косяков) неправильной работы контроллера заряда. Свой то девайс я могу предварительно отладить без аккумулятора, а контроллер не отладишь.

ЗЫ. Насчет дорого - я уже писал, что вся комплектация мне досталась бесплатно. Я же не собирають делать зарядники на продажу - мне для себя только один нужен.
Аватара пользователя
Radist

Сообщения: 2233
Зарегистрирован: 01 июл 2009, 08:59
Откуда: Екатеринбург
прог. языки: асемблер AVR

Re: Простой зарядник для LiPo

Сообщение avr123.nm.ru » 17 авг 2010, 22:21

Резистор + стабилитрон
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Простой зарядник для LiPo

Сообщение Angel71 » 17 авг 2010, 23:03

:) вся шутка в том, что различных лионок на самом деле как грязи - минимум каждые полгода-год выпускают новые (меняют технологию и материалы), которые в идеале нужно немного по другому заряжать. в микрах заряда естественно обобщённый алгоритм заложен, на меге вы сделаете максимум такой же. в том же максе1555 есть индикация заряда :oops: так что особо смысла возиться нет, разве что из спортивного интереса. да и за количество циклов переживать тоже особо не стоит, на пару сот цилов больше или меньще...
П.С. шла бы речь о дорогущих многобаночных акумах, тогда другое дело
Последний раз редактировалось Angel71 17 авг 2010, 23:06, всего редактировалось 1 раз.
Аватара пользователя
Angel71

Сообщения: 9231
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Простой зарядник для LiPo

Сообщение -= Александр =- » 17 авг 2010, 23:04

С литиевыми аккумами шутки плохи, я бы взял готовую микросхему. А то мало ли что, вдруг мк зависнет во время отладки?
Ниндзя - круче всех. Они умеют ходить по воде, делить на ноль и угадывать шаффл в АйПоде.
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3664
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Re: Простой зарядник для LiPo

Сообщение Angel71 » 17 авг 2010, 23:10

не нужно коротить выводы, путать полярность при зарядке, слишком сильно разряжать и допускать сильного нагрева акума :) на остальное имхо можно забить
Аватара пользователя
Angel71

Сообщения: 9231
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Простой зарядник для LiPo

Сообщение -= Александр =- » 17 авг 2010, 23:15

Ну тогда как минимум советую добавить термодатчик и компаратор отдельный для аварийного отключения...
Ниндзя - круче всех. Они умеют ходить по воде, делить на ноль и угадывать шаффл в АйПоде.
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3664
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Re: Простой зарядник для LiPo

Сообщение avr123.nm.ru » 17 авг 2010, 23:33

Лучше термостат термореле - они низкотемпературные есть.
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Простой зарядник для LiPo

Сообщение Radist » 18 авг 2010, 10:22

А еще лучше просто заряжать под присмотром, положив палец на банку. По сути заряжает источник тока на транзисторе, все остальное - лишь сервисные функции. Зависание контроллера в процессе работы (отладка естественно без аккумулятора) не приведет ни к чему плохому, у меня будет время увидеть что он завис (пропала динамическая индикация) и выключить девайс. А первое правило руководства по эксплуатации - заряжать только под присмотром.
Аватара пользователя
Radist

Сообщения: 2233
Зарегистрирован: 01 июл 2009, 08:59
Откуда: Екатеринбург
прог. языки: асемблер AVR

Re: Простой зарядник для LiPo

Сообщение $ilent » 18 авг 2010, 11:18

Да не обязательно под присмотром, главное находится не далеко, что бы услышать хлопок, и огнетушитель иметь под рукой со страховкой. =)
$ilent


Re: Простой зарядник для LiPo

Сообщение Radist » 14 ноя 2010, 22:15

Наконец то выбрал время сфотографировать свой девайс, а то топик выглядит как-то не завершенно.
Вложения

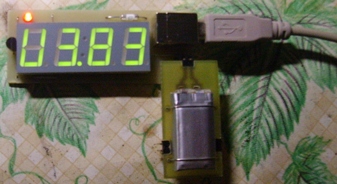

Процесс зарядки
Аккумулятор снизу
Аккумулятор сверху
Зарядник, вид снизу
Зарядник, вид сверху
Аватара пользователя
Radist

Сообщения: 2233
Зарегистрирован: 01 июл 2009, 08:59
Откуда: Екатеринбург
прог. языки: асемблер AVR

Re: Простой зарядник для LiPo

Сообщение $ilent » 15 ноя 2010, 01:20

А что, мне нравится. Вот только девайс без кузова - не девайс. Ещё коротнёт чего...
$ilent


Re: Простой зарядник для LiPo

Сообщение Radist » 15 ноя 2010, 08:23

А мне наоборот нравится когда видно все. Поэтому стараюсь чтобы все пайки были аккуратными, глаз радовали. Замкнет, если в кучу железных опилок положу. Но поскольку мне своего труда жалко, то я бережно отношусь к своим девайсам и в грязи их не включаю :)
Аватара пользователя
Radist

Сообщения: 2233
Зарегистрирован: 01 июл 2009, 08:59
Откуда: Екатеринбург
прог. языки: асемблер AVR
