[Решено] LD1117S12TR (1.2V) выдает 4 вольта

Резисторы, транзисторы, конденсаторы, микросборки, чип компоненты ...
Вопросы согласования управляющих модулей с периферией.

[Решено] LD1117S12TR (1.2V) выдает 4 вольта

Сообщение Сергей » 16 авг 2010, 21:22

Столкнулся с такой непоняткой. На плате стоит LD1117S33TR (3.3V) и LD1117S12TR (1.2V).
- включены одинакого, по схеме из даташита
- конденсаторы 0.1 и 10 стоят
- менял LD1117S12 на другую партию

На выходе не 1.2V, а 4.01V. Не греется. Сам он нужен для питания АЦП и опоры некоторой логики. Пробовал выпаивать его, припаивал выход с блока питания 1.2V, на это посадочное место, нормально - 1.2V везде где нужно.

В чем может быть проблема?

Проблема решилась установкой небольшого сопротивления на выход.
Сергей

Сообщения: 3741
Зарегистрирован: 29 дек 2004, 23:15
Откуда: Санкт-Петербург
прог. языки: C, C++, C#, Asm
ФИО: Кашликов Сергей

Re: LD1117S12TR (1.2V) выдает 4 вольта

Сообщение avr123.nm.ru » 16 авг 2010, 22:27

В неправильном включении. Фото бы на плате с обозначением.
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: LD1117S12TR (1.2V) выдает 4 вольта

Сообщение Сергей » 16 авг 2010, 22:34

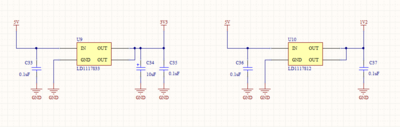

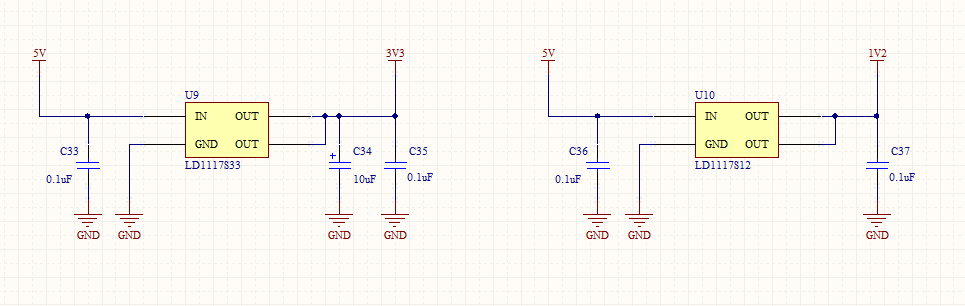

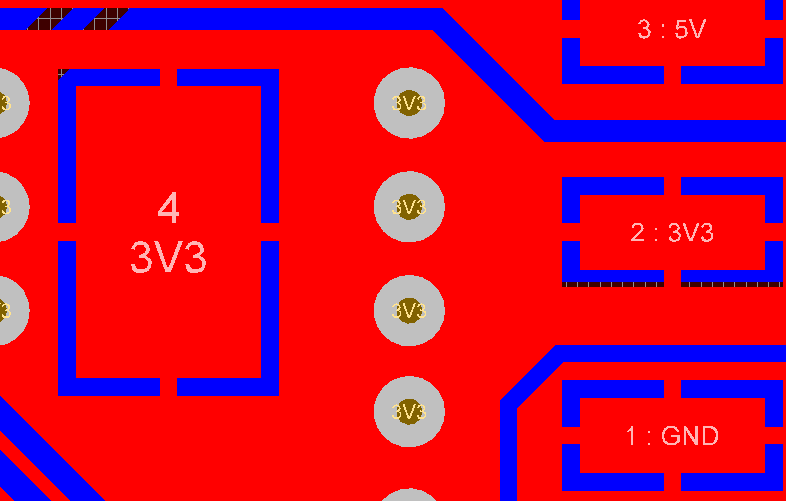

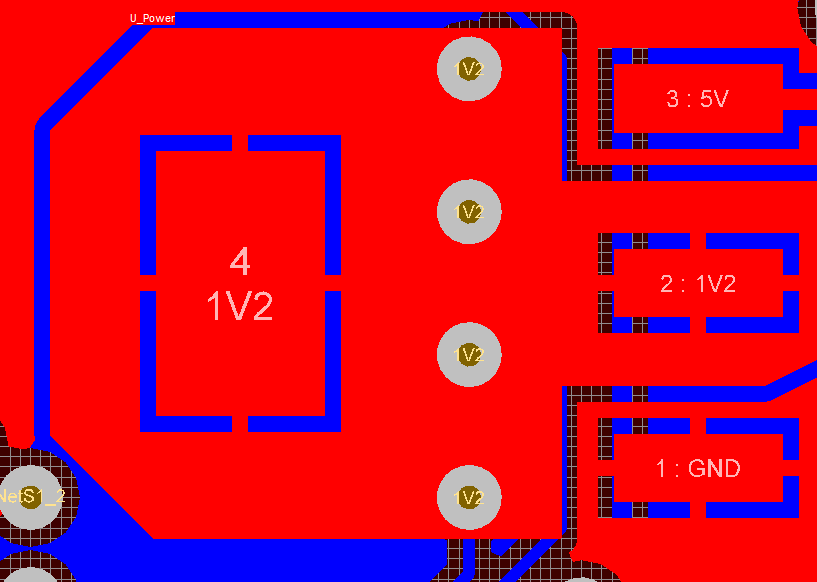

Оба стабилизатора включены по одной схеме, когда пин 2 и TAB выходы. Оба стабилизатора от производителя ST.
Вложения
Сергей

Сообщения: 3741
Зарегистрирован: 29 дек 2004, 23:15
Откуда: Санкт-Петербург
прог. языки: C, C++, C#, Asm
ФИО: Кашликов Сергей

Re: LD1117S12TR (1.2V) выдает 4 вольта

Сообщение avr123.nm.ru » 16 авг 2010, 22:36

Ножку АУТ отпаять, нагрузить резистором 1 кОм и померить что на ней.
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: LD1117S12TR (1.2V) выдает 4 вольта

Сообщение Сергей » 17 авг 2010, 13:59

Проверил с 1кОм нагрузкой, отдельно от платы, нормально 1.2V. Значит косяк в плате, как и ожидалось. Только вот какой косяк - не ясно. Этот стабилизатор питает VREF у двух микросхем, линии короткие..
Сергей

Сообщения: 3741
Зарегистрирован: 29 дек 2004, 23:15
Откуда: Санкт-Петербург
прог. языки: C, C++, C#, Asm
ФИО: Кашликов Сергей

Re: LD1117S12TR (1.2V) выдает 4 вольта

Сообщение galex1981 » 17 авг 2010, 14:02

Может неисправность в какой-либо из этих 2х микросхем? Я обычно проверяю так: разрываю дорожку до 2х микросхем и потом постепенно пошагово припаюваю обратно
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4360
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: LD1117S12TR (1.2V) выдает 4 вольта

Сообщение Сергей » 17 авг 2010, 14:25

Сейчас проверил:
- разорвал дорожку до одной микрухи, показания не изменились
- выпаял вторую микросхему, думал может VREF выгорел магическим образом, но показания не изменились

То есть у меня имеется плата, на которой есть LD1117S12, питающийся от 5V, с отпаянными потребителями, выдающий одно и то же значение 4V. Хотя в ходе эксперимента, после отпайки первой микрухи, напряжение стало 4.35V. Может ток слишком маленький?
Сергей

Сообщения: 3741
Зарегистрирован: 29 дек 2004, 23:15
Откуда: Санкт-Петербург
прог. языки: C, C++, C#, Asm
ФИО: Кашликов Сергей

Re: LD1117S12TR (1.2V) выдает 4 вольта

Сообщение =DeaD= » 17 авг 2010, 14:54

Что-то не так с дорожками, если выпаять регулятор - на дорожке случайно не напряжение питания вышестоящее?
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: LD1117S12TR (1.2V) выдает 4 вольта

Сообщение Сергей » 17 авг 2010, 14:59

Тоже так думал, что что-то с дорожками.
Но я решил проблему. Нагрузил выход 220 Ом (что было под рукой) и напряжение стало 1.2V. В даташите указано, что для LD1117ADJ на выход нужно ставить 120 Ом, но у меня то не ADJ, а FIXED напряжение. Вообще странно.
Сергей

Сообщения: 3741
Зарегистрирован: 29 дек 2004, 23:15
Откуда: Санкт-Петербург
прог. языки: C, C++, C#, Asm
ФИО: Кашликов Сергей
