Мигалка

Резисторы, транзисторы, конденсаторы, микросборки, чип компоненты ...
Вопросы согласования управляющих модулей с периферией.

Мигалка

Сообщение GHOST_J_D » 06 авг 2010, 12:02

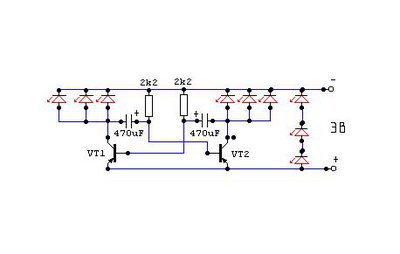

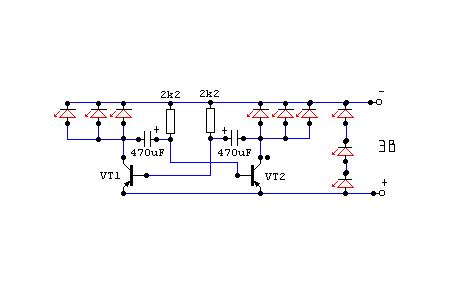

Схемка на рисунке 1, конденсаторы правильно стоят, может надо на них поменять + и - :sorry: ?
Транзистор КТ 3107 2 ШТ
Резисторы 2,2К (килоОМ) 2 ШТ
Конденсаторы 470 мкФ на 6 Вольт
Из схемы на рисунке 1 нужно получить схему на рисунке 2, думаете 3 вольта это все потянут?
Вложение beginner_1_2.JPG больше недоступно
Вложение beginner_1_2.JPG больше недоступно

Сначала хотел в эти светики воткнуть мигающие чтоб не заморачиватся http://octopart.com/l-36bid-kingbright-5397177 но у них минимальное питание 3.5 в :(
Вложения
Рисунок2
Рисунок1
Я стал таким, каким я стал, сожалеть поздно...
Аватара пользователя
GHOST_J_D

Сообщения: 74
Зарегистрирован: 19 апр 2010, 08:38
Откуда: SVERDLOVSK
прог. языки: нелюблю
ФИО: Лёха

Re: Мигалка

Сообщение boez » 06 авг 2010, 13:00

Конденсаторы поменять: [[ru:Мультивибратор]]
Светодиоды последовательно 3 шт гореть не будут никак, мигающие - будут, если они не синие и не белые, и резисторы к ним все равно надо добавить для ограничения тока.
boez

Сообщения: 1974
Зарегистрирован: 27 авг 2008, 10:45
Откуда: Харьков
прог. языки: С/С++

Re: Мигалка

Сообщение GHOST_J_D » 07 авг 2010, 07:47

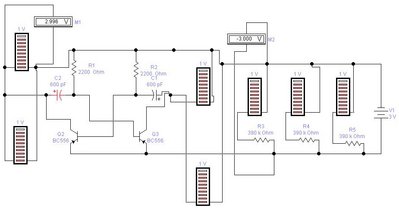

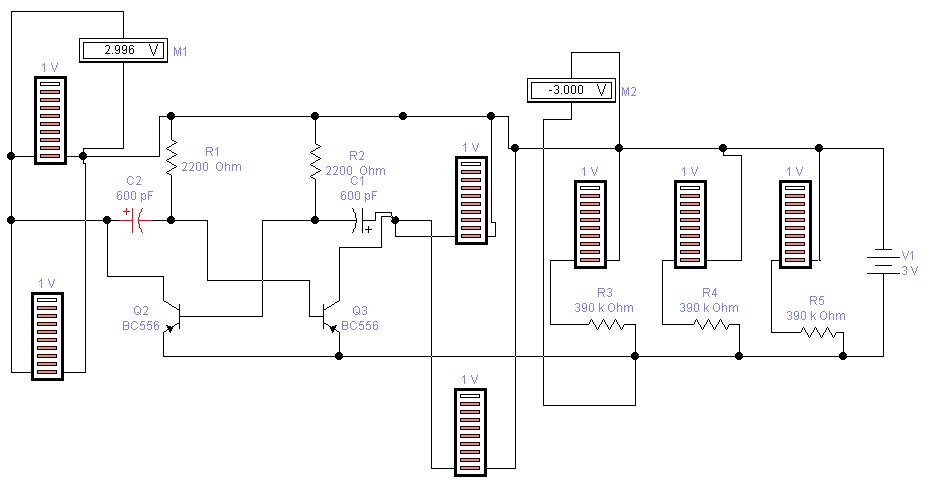

В воркбренче накидал вроде пашет. :Yahoo!:
Вложения
Я стал таким, каким я стал, сожалеть поздно...
Аватара пользователя
GHOST_J_D

Сообщения: 74
Зарегистрирован: 19 апр 2010, 08:38
Откуда: SVERDLOVSK
прог. языки: нелюблю
ФИО: Лёха

Re: Мигалка

Сообщение Skyline » 07 авг 2010, 13:03

Что за прога такая "Воркбренч"?
Аватара пользователя
Skyline

Сообщения: 278
Зарегистрирован: 12 май 2010, 13:30
Откуда: Уральск-Самара
Skype: sky-jap
прог. языки: Bascom AVR Basic
ФИО: Полулях Сергей Валерьевич

Re: Мигалка

Сообщение GHOST_J_D » 07 авг 2010, 16:29

Программа для симуляции, расчета, проверки электронных схем, детский аналог МикроКап, если можно так выразится.
Компания Electronics Workbench (Interactive IT) многие годы работает на рынке программного обеспечения для проектирования электронных схем. Ее основной продукт - Electronics Workbench - самый популярный в мире пакет в своем классе программных продуктов. Его пользователями являются инженеры-электронщики, преподаватели технических дисциплин, а также электронщики-любители в 55 странах мира.
Electronics Workbench предназначен для схематического представления и моделирования аналоговых, цифровых и аналогово-цифровых цепей. Пакет включает в себя средства редактирования, моделирования и виртуальные инструменты тестирования электрических схем, а также дополнительные средства анализа моделей. Имеются версии программы для Windows 3.1, 95 и NT.
З. Ы. ныне морально устарела

Добавлено спустя 2 часа 8 минут 27 секунд:
Спаял, 2 светодиода в плечо тянут, на 470 мкФ, если емкость поднять с 3 светиками будет гореть интересно :)
Я стал таким, каким я стал, сожалеть поздно...
Аватара пользователя
GHOST_J_D

Сообщения: 74
Зарегистрирован: 19 апр 2010, 08:38
Откуда: SVERDLOVSK
прог. языки: нелюблю
ФИО: Лёха
