Имеется у меня АЦП который работает с входным сигналом в приделах 2.59-3.6В хочу на нем обрабатывать (измерять) сигнал 0-1В. Может кто в курсе как его можно преобразовать в понятный АЦП сигнал ? Знаю как то через ОУ но я не знаю как его рассчитать может есть полезные ссылки, литература? которые мне в этом помогли бы.

Рекомендую посмотреть мою статью по преобразованию, масштабированию, нормированию и фильтрации сигналов перед АЦП - http://proavr.narod.ru/z09b.htm

-

мне нужно напряжение сместить то есть не от нуля до 3.6 а от 2.59 до 3.6 єтого в вашей статье нету.

Мдя... тут просто картинку посмотреть мало, нужно МОСК включать

такой же только для не инвертирующего подключения картинки нету?

Кроме просмотра картинок рекомендую читать текст и думать !

Doniak писал(а):мне нужно напряжение сместить то есть не от нуля до 3.6 а от 2.59 до 3.6 єтого в вашей статье нету.

А чЁ на картинке НОЛЬ написан ? Хде ?

а сигнал от 0-1 В это статика или он изменяется?

Romikgy писал(а):а сигнал от 0-1 В это статика или он изменяется?

изменяется

avr123.nm.ru писал(а):
А чЁ на картинке НОЛЬ написан ? Хде ?

нету.
Увидеть относительно чего происходит смещение не могу.

ИМХО очевидно относительно напряжения "V"

Подставьте напряжения А С D F и просчитайте формулы.

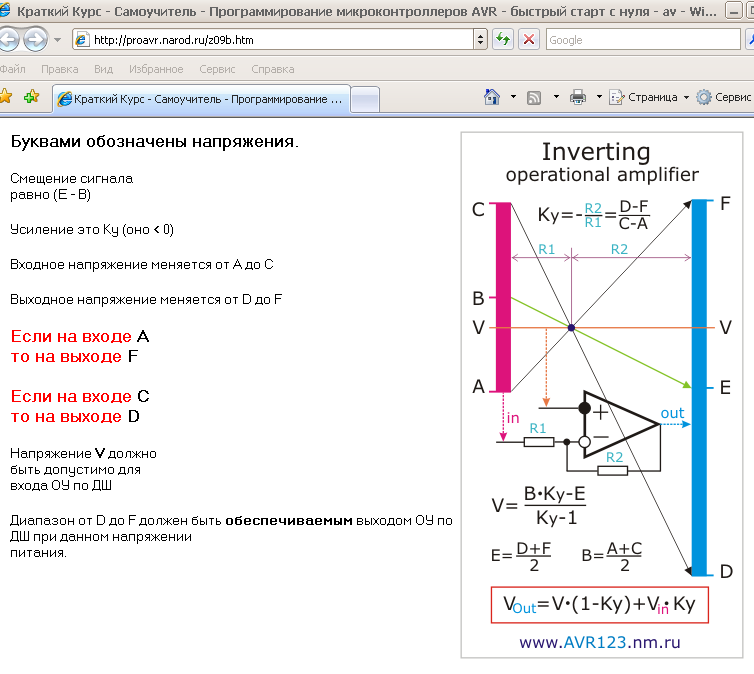

Неужели по скрину с коментами на нем это не понятно ???????????????????

Не понятно

А - это минимум или максимум ?

Ну если написано что "меняется ОТ А"
то А это минимум или максимум ?

В школе у вас учитель на доске стрелочку на оси У вверх рисовала или вниз ?

Вы мне задали больше вопросов чем я вам.
ось У стрелочка верх ось Х стрелка вправо, а это здесь к чему?

подставил свои значения получил V=-2.6 округлил до десятых(при этом пренебрег ошибкой что на ноль делить нельзя). Поскольку Ку у меня получился равным 1 то уравнения Vout в любом случае будит всегда равно нулю

Doniak писал(а):

Romikgy писал(а):а сигнал от 0-1 В это статика или он изменяется?

изменяется

тогда можно поднять напряжения до среднего значения

в приделах 2.59-3.6В

а сигнал

0-1 В

подать в туже точку через конденсатор .... и получится он там со смещением...

Doniak писал(а):подставил свои значения получил V=-2.6

Тренируйтесь в арифметике! Там все просто: V будет 1.8 вольт

Doniak писал(а):Ку у меня получился равным 1

А по диаграмме он может быть больше нуля ????????????

==
На скрине всего несколько фраз. Вы можете их внимательно прочитать ? Это ж не книга.

Добавлено спустя 3 минуты 40 секунд:

Doniak писал(а):ось У стрелочка верх

Дак что меньше А или С ? Значит чем обознчено минимальное значение входного сигнала ?

Doniak писал(а):а это здесь к чему?

Вот к тому что выше.

Добавлено спустя 2 минуты 23 секунды:

Romikgy писал(а):подать в туже точку через конденсатор .... и получится он там со смещением...

Вот как все просто ! Как в звуковой карте ПК.

А если допустим 0...5В уместить в диапазон 2,6...3,6В тогда V будет = 3В, а Ку=-0,2 в принципе разобрался. А что если использовать не инвертирующее подключения как в таком случае рассчитывать ?
