Правельный сигнал на АЦП

Резисторы, транзисторы, конденсаторы, микросборки, чип компоненты ...
Вопросы согласования управляющих модулей с периферией.

Правельный сигнал на АЦП

Сообщение Doniak » 09 июл 2010, 15:00

Имеется у меня АЦП который работает с входным сигналом в приделах 2.59-3.6В хочу на нем обрабатывать (измерять) сигнал 0-1В. Может кто в курсе как его можно преобразовать в понятный АЦП сигнал ? Знаю как то через ОУ но я не знаю как его рассчитать может есть полезные ссылки, литература? которые мне в этом помогли бы.
Аватара пользователя
Doniak

Сообщения: 142
Зарегистрирован: 26 сен 2007, 08:25
Откуда: Krivoy Rog, ukraina
прог. языки: Си
ФИО: Коля

Re: Правельный сигнал на АЦП

Сообщение avr123.nm.ru » 09 июл 2010, 15:19

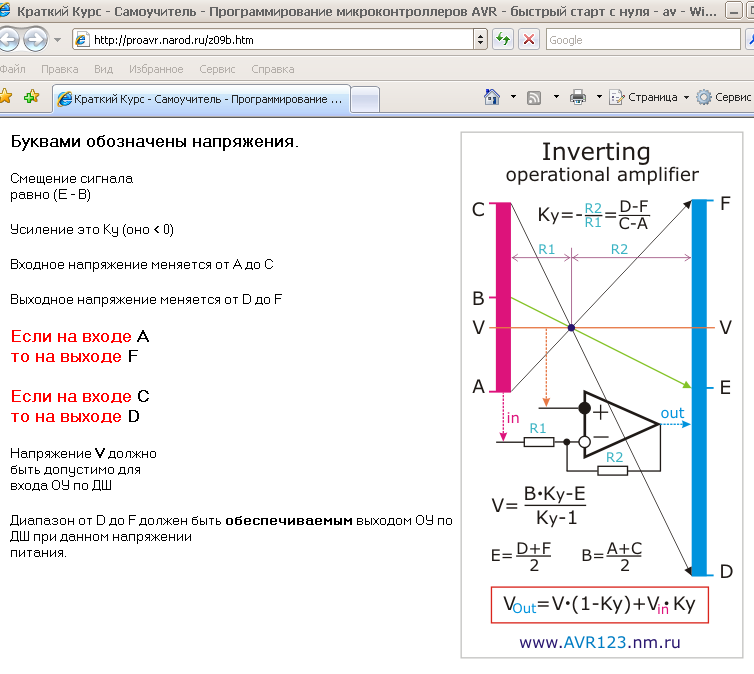

Рекомендую посмотреть мою статью по преобразованию, масштабированию, нормированию и фильтрации сигналов перед АЦП - http://proavr.narod.ru/z09b.htm

-
Вложения
нормирование сигнала перед АЦП.png
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14195
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Правельный сигнал на АЦП

Сообщение Doniak » 09 июл 2010, 15:48

мне нужно напряжение сместить то есть не от нуля до 3.6 а от 2.59 до 3.6 єтого в вашей статье нету.
Аватара пользователя
Doniak

Сообщения: 142
Зарегистрирован: 26 сен 2007, 08:25
Откуда: Krivoy Rog, ukraina
прог. языки: Си
ФИО: Коля

Re: Правельный сигнал на АЦП

Сообщение SERGEY_M » 09 июл 2010, 16:02

Мдя... тут просто картинку посмотреть мало, нужно МОСК включать :)
Аватара пользователя
SERGEY_M

Сообщения: 682
Зарегистрирован: 20 мар 2009, 12:45
Откуда: Украина, Одесса
ФИО: Сергей

Re: Правельный сигнал на АЦП

Сообщение Doniak » 09 июл 2010, 16:26

такой же только для не инвертирующего подключения картинки нету? :)
Аватара пользователя
Doniak

Сообщения: 142
Зарегистрирован: 26 сен 2007, 08:25
Откуда: Krivoy Rog, ukraina
прог. языки: Си
ФИО: Коля

Re: Правельный сигнал на АЦП

Сообщение avr123.nm.ru » 09 июл 2010, 16:36

Кроме просмотра картинок рекомендую читать текст и думать !

Doniak писал(а):мне нужно напряжение сместить то есть не от нуля до 3.6 а от 2.59 до 3.6 єтого в вашей статье нету.


А чЁ на картинке НОЛЬ написан ? Хде ?
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14195
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Правельный сигнал на АЦП

Сообщение Romikgy » 09 июл 2010, 17:08

а сигнал от 0-1 В это статика или он изменяется?
die Wahrheit ist irgendwo da draußen
Аватара пользователя
Romikgy

Сообщения: 750
Зарегистрирован: 15 ноя 2009, 13:37
Откуда: Porto Franco "Odessa"

Re: Правельный сигнал на АЦП

Сообщение Doniak » 09 июл 2010, 17:30

Romikgy писал(а):а сигнал от 0-1 В это статика или он изменяется?

изменяется


avr123.nm.ru писал(а):
А чЁ на картинке НОЛЬ написан ? Хде ?

нету.
Увидеть относительно чего происходит смещение не могу.
Аватара пользователя
Doniak

Сообщения: 142
Зарегистрирован: 26 сен 2007, 08:25
Откуда: Krivoy Rog, ukraina
прог. языки: Си
ФИО: Коля

Re: Правельный сигнал на АЦП

Сообщение avr123.nm.ru » 09 июл 2010, 18:55

ИМХО очевидно относительно напряжения "V"

Подставьте напряжения А С D F и просчитайте формулы.

Неужели по скрину с коментами на нем это не понятно ???????????????????
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14195
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Правельный сигнал на АЦП

Сообщение Doniak » 09 июл 2010, 19:35

Не понятно

А - это минимум или максимум ?
Аватара пользователя
Doniak

Сообщения: 142
Зарегистрирован: 26 сен 2007, 08:25
Откуда: Krivoy Rog, ukraina
прог. языки: Си
ФИО: Коля

Re: Правельный сигнал на АЦП

Сообщение avr123.nm.ru » 09 июл 2010, 19:53

Ну если написано что "меняется ОТ А"
то А это минимум или максимум ?

В школе у вас учитель на доске стрелочку на оси У вверх рисовала или вниз ?
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14195
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Правельный сигнал на АЦП

Сообщение Doniak » 09 июл 2010, 20:13

Вы мне задали больше вопросов чем я вам.
ось У стрелочка верх ось Х стрелка вправо, а это здесь к чему?

подставил свои значения получил V=-2.6 округлил до десятых(при этом пренебрег ошибкой что на ноль делить нельзя). Поскольку Ку у меня получился равным 1 то уравнения Vout в любом случае будит всегда равно нулю
Аватара пользователя
Doniak

Сообщения: 142
Зарегистрирован: 26 сен 2007, 08:25
Откуда: Krivoy Rog, ukraina
прог. языки: Си
ФИО: Коля

Re: Правельный сигнал на АЦП

Сообщение Romikgy » 09 июл 2010, 20:15

Doniak писал(а):
Romikgy писал(а):а сигнал от 0-1 В это статика или он изменяется?

изменяется

тогда можно поднять напряжения до среднего значения
в приделах 2.59-3.6В
а сигнал
0-1 В
подать в туже точку через конденсатор .... и получится он там со смещением...
die Wahrheit ist irgendwo da draußen
Аватара пользователя
Romikgy

Сообщения: 750
Зарегистрирован: 15 ноя 2009, 13:37
Откуда: Porto Franco "Odessa"

Re: Правельный сигнал на АЦП

Сообщение avr123.nm.ru » 09 июл 2010, 21:06

Doniak писал(а):подставил свои значения получил V=-2.6

Тренируйтесь в арифметике! Там все просто: V будет 1.8 вольт

Doniak писал(а):Ку у меня получился равным 1


А по диаграмме он может быть больше нуля ????????????

==
На скрине всего несколько фраз. Вы можете их внимательно прочитать ? Это ж не книга.

Добавлено спустя 3 минуты 40 секунд:
Doniak писал(а):ось У стрелочка верх

Дак что меньше А или С ? Значит чем обознчено минимальное значение входного сигнала ?

Doniak писал(а):а это здесь к чему?

Вот к тому что выше.

Добавлено спустя 2 минуты 23 секунды:
Romikgy писал(а):подать в туже точку через конденсатор .... и получится он там со смещением...
Вот как все просто ! Как в звуковой карте ПК.
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14195
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Правельный сигнал на АЦП

Сообщение Doniak » 10 июл 2010, 11:55

А если допустим 0...5В уместить в диапазон 2,6...3,6В тогда V будет = 3В, а Ку=-0,2 в принципе разобрался. А что если использовать не инвертирующее подключения как в таком случае рассчитывать ?
Аватара пользователя
Doniak

Сообщения: 142
Зарегистрирован: 26 сен 2007, 08:25
Откуда: Krivoy Rog, ukraina
прог. языки: Си
ФИО: Коля
