Схема датчика линии

Сообщение Kanoka » 22 ноя 2005, 23:03

Вопрос в следующем:

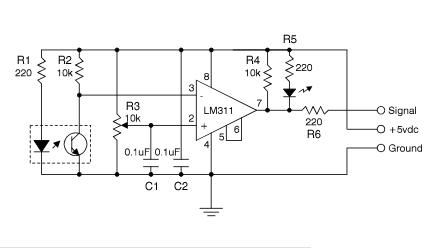

Есть схема обвязки оптического датдика отражения (ниже), я на одной плате объединяю 4 таких схемы.

Какие элементя можно сделать общими, тоесть заменить 4 на 1?
По моим умозаключениям это могут быть резисторы R4, R5 и конденсатор С2. Привильно я умозаключил?
Вложения
Kanoka
Модератор

Сообщения: 1271
Зарегистрирован: 11 ноя 2004, 03:18
Откуда: Москва

Сообщение -= Александр =- » 23 ноя 2005, 00:43

1)R5 и светодиод который к нему подключен можно просто выкинуть. Он для того чтоб видеть что датчик на выход дает. Из остального - С2 можно один на все. Остальное - никак. Если R4 сделать общим - выход будет тоже один на всех и не поймешь какой из них сработал...
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3664
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Сообщение Kanoka » 23 ноя 2005, 01:16

С R4 понятно, поставлю 4 штуки. По поводу R5, если его все же не выкидывать, и оставить светодиоды, нормально будет повесить их все на один резистор?

Резистор R6 жизнено важен? Если его выкинуть сильно станет хуже?
Kanoka
Модератор

Сообщения: 1271
Зарегистрирован: 11 ноя 2004, 03:18
Откуда: Москва

Сообщение -= Александр =- » 23 ноя 2005, 02:22

Kanoka писал(а):С R4 понятно, поставлю 4 штуки. По поводу R5, если его все же не выкидывать, и оставить светодиоды, нормально будет повесить их все на один резистор?

Резистор R6 жизнено важен? Если его выкинуть сильно станет хуже?


Диоды вешай все на один, но делай не 220, а 100 ом. R6 тоже можно выкинуть.
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3664
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Сообщение Kanoka » 23 ноя 2005, 02:42

Диоды вешай все на один, но делай не 220, а 100 ом.

Яркость диодов будет меняться в зависимости от того горит один или все четыре?
Kanoka
Модератор

Сообщения: 1271
Зарегистрирован: 11 ноя 2004, 03:18
Откуда: Москва

Сообщение -= Александр =- » 23 ноя 2005, 03:02

Будет. Но тут это неважно.
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3664
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Сообщение Kanoka » 23 ноя 2005, 03:15

Да, уже проекспериментировал, меняется. Придется на каждый диод резистор вешать.
Но тут это неважно.

Как это неважно? Еще как важно, это сильно подпортит визуальное впечатление.
Kanoka
Модератор

Сообщения: 1271
Зарегистрирован: 11 ноя 2004, 03:18
Откуда: Москва

Сообщение -= Александр =- » 23 ноя 2005, 03:53

Ну, у меня такие светодиодики обычно сразу после отладки оттуда убираются...  :roll:
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3664
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Сообщение Kanoka » 23 ноя 2005, 04:54

Понятно, тут немного другая ситуация, светодиоды будут присутствовать как штатный элемент в релизовой версии.
Kanoka
Модератор

Сообщения: 1271
Зарегистрирован: 11 ноя 2004, 03:18
Откуда: Москва

Сообщение -= Александр =- » 23 ноя 2005, 06:30

А чего за сенсор отражательный юзаешь? Готовый или самопальный?
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3664
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Сообщение Kanoka » 23 ноя 2005, 17:31

Готовый, SHARP GP2S28.
Kanoka
Модератор

Сообщения: 1271
Зарегистрирован: 11 ноя 2004, 03:18
Откуда: Москва

Сообщение Dars » 23 ноя 2005, 20:00

А где купил?Долго везли?
Dars

Сообщения: 106
Зарегистрирован: 04 авг 2005, 18:56
Откуда: Москва

Сообщение Kanoka » 23 ноя 2005, 20:18

В http://www.icel.ru везли как и обещали 3 недели, завтра еду заберать. Привезли 25 штук, так что если кому надо присоединяйтесь.
Kanoka
Модератор

Сообщения: 1271
Зарегистрирован: 11 ноя 2004, 03:18
Откуда: Москва

Сообщение -= Александр =- » 23 ноя 2005, 21:59

Как они на внешнюю засветку реагируют?
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3664
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Сообщение Kanoka » 24 ноя 2005, 00:27

Пока незнаю, завтра заберу, будет ясно.
Kanoka
Модератор

Сообщения: 1271
Зарегистрирован: 11 ноя 2004, 03:18
Откуда: Москва
