Дроссель - как работает.

Резисторы, транзисторы, конденсаторы, микросборки, чип компоненты ...
Вопросы согласования управляющих модулей с периферией.

Дроссель - как работает.

Сообщение GIGOLAS » 25 июн 2010, 00:38

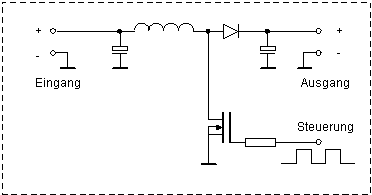

Обьясните неучу что такое дроссель и как он работает. Точнее как поднять им ток, ниже схемка для поднятия напряжения (простенько но понятно), слышал что ток можно поднять но насколько ето реально и рентабельно. :oops:

Надеюсь за такой вопрос не пошлете гуглить :oops: :cry:
Вложения
1
По жизненному опыту я точно знаю, что есть определённый тип людей, который считает что все ему должны.
Я отношу себя к противоположному типу, который постоянно считает себя виноватым в чём либо.
Ненавижу когда кто то пользуется моими недостатками.
Аватара пользователя
GIGOLAS

Сообщения: 302
Зарегистрирован: 22 сен 2008, 22:15
Откуда: Раменки 43

Re: Дроссель - как работает.

Сообщение avr123.nm.ru » 25 июн 2010, 00:45

Индуктивность это "источник тока" - в инд. ток не может измениться мгновенно, а напряжение на ней может меняться мгновенно.

Для конденсатора - наоборот.

Как работает удобно посмотреть в PROTEUS - вывести напряжения и токи в осциллограф. Наглядно.
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Дроссель - как работает.

Сообщение cjA » 25 июн 2010, 01:25

ниже схемка для поднятия напряжения

ну да, простенький удвоитель напряжения- нужон там где пробить сопротивление вакуума например (в кинескопах)
ток на напряжение равно мощность, можно и ток увеличить (эмитерный повторитель например),
но тогда напряжение упадет. (при той-же потребляемой мощности)
А дроссель... дроссель просто сглаживает проходящие через него токи, в основном ничего больше... :(
cjA

Сообщения: 468
Зарегистрирован: 19 мар 2010, 20:11

Re: Дроссель - как работает.

Сообщение Michael_K » 25 июн 2010, 01:32

Ну просто приличных слов нет... :evil: 8)
Это я про предыдущего оратора :ROFL:
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Дроссель - как работает.

Сообщение avr123.nm.ru » 25 июн 2010, 01:45

GIGOLAS писал(а):слышал что ток можно поднять но насколько ето реально и рентабельно. :oops:
Понижающий импульсный преобразователь.
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Дроссель - как работает.

Сообщение cjA » 25 июн 2010, 01:45

Ох!?
LC контур в резонансе с Steuerung будет высасывать с Eingang лишние всплески напряжения , которые будут казаться более мощными. Но только казаться. Или, Вы, Michael_K, верите в вечный двигатель?
Дроссель работает так- все что в нем пульсирует- он выравнивает.
(С помощью приведенной схемы для поднятия напряжения нельзя поднять еще и ток.)
cjA

Сообщения: 468
Зарегистрирован: 19 мар 2010, 20:11

Re: Дроссель - как работает.

Сообщение Angel71 » 25 июн 2010, 01:52

:ROFL: остольное переводчик не перевёл?
Аватара пользователя
Angel71

Сообщения: 9231
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Дроссель - как работает.

Сообщение avr123.nm.ru » 25 июн 2010, 01:57

cjA писал(а): все что в нем пульсирует- он выравнивает
:ROFL: :ROFL: :ROFL:
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Дроссель - как работает.

Сообщение cjA » 25 июн 2010, 02:24

cjA писал(а):(С помощью приведенной выше схемы для поднятия напряжения нельзя поднять еще и ток.)

А в Тролинге, а в тролинге обвинят опять сиджиЭя...

Где я написал неправильно?

Да, avr123, мне удобнее мыслить так. В пространстве "Энергия vs Время".
cjA

Сообщения: 468
Зарегистрирован: 19 мар 2010, 20:11

Re: Дроссель - как работает.

Сообщение Michael_K » 25 июн 2010, 02:57

cjA писал(а):Где я написал неправильно?

Нееет!!! Не наааадо!!!
Я еще от "сопротивления вакуума", которое надо "пробить" "в кинескопах" не отошел :lol:
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Дроссель - как работает.

Сообщение cjA » 25 июн 2010, 03:12

ну хорошо, хорошо. Не буду твой животик разрывать
Но ведь Гиголазу так никто правильный ответ и не попытался дать! (кроме меня)
cjA

Сообщения: 468
Зарегистрирован: 19 мар 2010, 20:11

Re: Дроссель - как работает.

Сообщение avr123.nm.ru » 25 июн 2010, 08:29

Спасибо вам ! Мне стыдно за мои неправильные посты.
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Дроссель - как работает.

Сообщение Сергей » 25 июн 2010, 10:04

Полное, и в тоже время не громоздкое, описание есть в любой простой книжке по Полупроводниковым Преобразователям.
Сергей

Сообщения: 3741
Зарегистрирован: 29 дек 2004, 23:15
Откуда: Санкт-Петербург
прог. языки: C, C++, C#, Asm
ФИО: Кашликов Сергей

Re: Дроссель - как работает.

Сообщение Radist » 25 июн 2010, 12:05

Топикстартер задал вопрос: как с помощью дросселя увеличить ток нагрузки. Один ответ уже был, переформулирую для простоты. Есть источник энергии, характеризуется выходным напряжением и максимальным током нагрузки (остальные характеристики маловажны). Если нагрузку питать этим источником, то с помощью дросселя ток увеличить нельзя. Если нагрузка питается меньшим напряжением, то ток можно поднять во столько раз, во сколько меньше напряжение (без учета кпд, которое будет примерно 75%). Это пинижающий импульсный стабилизатор - антипод вашего повышающего стабилизатора.
Аватара пользователя
Radist

Сообщения: 2233
Зарегистрирован: 01 июл 2009, 08:59
Откуда: Екатеринбург
прог. языки: асемблер AVR

Re: Дроссель - как работает.

Сообщение GIGOLAS » 25 июн 2010, 16:13

Да спасиб вам. Какраз недавно отдали 3 силовых транзистора (на ток работы примерно в 100 А, точно не смотрел какой то частотник раздербанили), вот как раз помучаю их, без особой боязни сжечь их :twisted:
По жизненному опыту я точно знаю, что есть определённый тип людей, который считает что все ему должны.
Я отношу себя к противоположному типу, который постоянно считает себя виноватым в чём либо.
Ненавижу когда кто то пользуется моими недостатками.
Аватара пользователя
GIGOLAS

Сообщения: 302
Зарегистрирован: 22 сен 2008, 22:15
Откуда: Раменки 43
