Ключ для реле

Сообщение D'Ark Trouyan » 21 июн 2010, 16:39

Переключаю реле при помощи L293D, она зараза греется. Диод поставил не особо помогло. Ток до 1 А, напряжение 12В. Управляю с МК. Переключаю сейчас в тестовом режиме раз в минуту, в рабочем варианте раз в сутки.
Какой ключ посоветуете, а то пока ни как не разберусь где и как их подбирают?
vivere militare est
Аватара пользователя
D'Ark Trouyan

Сообщения: 76
Зарегистрирован: 21 сен 2006, 22:42
Откуда: М.О.

Re: Ключ для реле

Сообщение Radist » 21 июн 2010, 17:46

Ничего не понятно. Схему в студию. А также краткое ТЗ.
Аватара пользователя
Radist

Сообщения: 2233
Зарегистрирован: 01 июл 2009, 08:59
Откуда: Екатеринбург
прог. языки: асемблер AVR

Re: Ключ для реле

Сообщение D'Ark Trouyan » 21 июн 2010, 17:58

ТЗ:
Раз в сутки переключать реле (ночью off днем on)

Проблема
Греется L293D

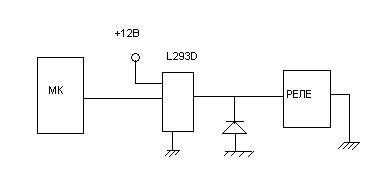

Вложения
vivere militare est
Аватара пользователя
D'Ark Trouyan

Сообщения: 76
Зарегистрирован: 21 сен 2006, 22:42
Откуда: М.О.

Re: Ключ для реле

Сообщение boez » 21 июн 2010, 18:39

А реле обязательно на землю? Классически нельзя, реле на +12, а землю ему каким-нить полевиком из серии IRLZ или IRLML коммутировать? Ну и диод тогда соответственно на +12.

Можно вон вообще IRLZ44N взять, пофиг что он 50-амперный, зато дешевый и популярный :) Ну или для технологичности что-то в D-Pak или SOIC8 корпусе, уж чего-чего, а подобных полевиков у IR есть много разных, искать параметрическим поиском на сайте.
boez

Сообщения: 1974
Зарегистрирован: 27 авг 2008, 10:45
Откуда: Харьков
прог. языки: С/С++

Re: Ключ для реле

Сообщение avr123.nm.ru » 21 июн 2010, 18:39

Наверно надо огласить параметры реле - сопр. обмотки.
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Ключ для реле

Сообщение Duhas » 21 июн 2010, 20:01

мона еще попробовать снижение тока удержания сообразить...
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Ключ для реле

Сообщение D'Ark Trouyan » 21 июн 2010, 21:29

boez писал(а):А реле обязательно на землю? Классически нельзя, реле на +12, а землю ему каким-нить полевиком из серии IRLZ или IRLML коммутировать? Ну и диод тогда соответственно на +12.

Можно вон вообще IRLZ44N взять, пофиг что он 50-амперный, зато дешевый и популярный :) Ну или для технологичности что-то в D-Pak или SOIC8 корпусе, уж чего-чего, а подобных полевиков у IR есть много разных, искать параметрическим поиском на сайте.


Отлично, Я вот тоже подумываю начать знакомство с транзисторами :oops: . Как раз с IRLZ44N пожалуй и начну..... его цена и вправду радует :) , а то уже начал было поглядувать на L298.

165Ом сопротивление обмотки.
Изучаю пока что тему post42384.html?hilit=%D0%A2%D1%80%D0%B0%D0%BD%D0%B7%D0%B8%D1%81%D1%82%D0%BE%D1%80#p42384
vivere militare est
Аватара пользователя
D'Ark Trouyan

Сообщения: 76
Зарегистрирован: 21 сен 2006, 22:42
Откуда: М.О.

Re: Ключ для реле

Сообщение $ilent » 22 июн 2010, 13:16

Что-то я не вкурю ни как. Откуда 1А берётся? 12В/165Ом=0.07А=70мА.
Нафига L293 использовать?
Что там греется? 12В*0.07А=0.87Вт.
$ilent


Re: Ключ для реле

Сообщение boez » 22 июн 2010, 13:38

Может 16.5 Ом? А то и правда не сходится...
boez

Сообщения: 1974
Зарегистрирован: 27 авг 2008, 10:45
Откуда: Харьков
прог. языки: С/С++

Re: Ключ для реле

Сообщение avr123.nm.ru » 22 июн 2010, 15:08

$ilent писал(а): Что там греется? 12В*0.07А=0.87Вт.
Это не про L293
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Ключ для реле

Сообщение $ilent » 22 июн 2010, 15:22

avr123.nm.ru писал(а):
$ilent писал(а): Что там греется? 12В*0.07А=0.87Вт.
Это не про L293
D'Ark Trouyan писал(а):Проблема
Греется L293D
$ilent


Re: Ключ для реле

Сообщение avr123.nm.ru » 22 июн 2010, 16:52

А вы то мощность где посчитали ?

Вот я и пишу ЭТО не про 293.
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Ключ для реле

Сообщение $ilent » 22 июн 2010, 17:40

avr123.nm.ru писал(а):А вы то мощность где посчитали ?
Вот я и пишу ЭТО не про 293.
В цепи:"плюс источника->обмотка реле->ключ->минус источника".
$ilent


Re: Ключ для реле

Сообщение Zeus » 22 июн 2010, 17:43

батарейка - ключ - обмотка реле
вот на каждом элементе и падает определенное напряжение.
а если 12 В упадет только на 293, то на обмотку 0,00..В придет.
нужно мерить падение напряжение на 293 (например "+" до входа в 293 и после выхода относительно "-" питания).
