преобразование тока в напряжение

Резисторы, транзисторы, конденсаторы, микросборки, чип компоненты ...
Вопросы согласования управляющих модулей с периферией.

Re: преобразование тока в напряжение

Сообщение Michael_K » 07 июн 2010, 13:54

Duhas писал(а):2blindman, я телепатирую, что у ТС датчик который меняет свой ток потребления.. такая схема ж не прокатит...


Да, конечно, именно меняет ток потребления. Это ж промышленный стандарт.
Такой датчик и включают обычно между плюсом питания
(типично 12 или 24 вольта плюс минус трамвайная остановка)
и измерительным резистором на землю...

Вот у блайндмана так и получилось - измерительный резистор 250 Ом наверху нарисован.
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: преобразование тока в напряжение

Сообщение Ivon86 » 07 июн 2010, 13:58

понял.., был не прав, оказывается все проще чем я тут вообразил
Ivon86

Сообщения: 82
Зарегистрирован: 12 ноя 2008, 09:38
Откуда: Липецк
прог. языки: Delphi, чистый C

Re: преобразование тока в напряжение

Сообщение Michael_K » 07 июн 2010, 14:05

Ivon86 писал(а):понял.., был не прав, оказывается все проще чем я тут вообразил

Если точности хочется, то гораздо важнее использовать точный резистор.
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: преобразование тока в напряжение

Сообщение Radist » 07 июн 2010, 14:07

по моим прикидкам предложенную на опере схему нельзя рассчитать для решения задачи преобразования 4 - 20 мА в 0 - 5 В.

Присоединяюсь к мнению большинства, что это все делать не надо. Если вам 20 % не хватает чтобы измерять ток с нужной точностью - берите АЦП с большей разрядностью.

ЗЫ. Предложенный мой способ с отрицательным источником математически точен - получите именно то, что нужно. Но убежав от одного точного измерения, прибежали к двум точным подгонкам: точный источник отрицательного напряжения и точный резистор нестандартного номинала.

Добавлено спустя 1 минуту 13 секунд:
почему нельзя схему рассчитать: при 20 мА схема должна выродиться в повторитель
Аватара пользователя
Radist

Сообщения: 2233
Зарегистрирован: 01 июл 2009, 08:59
Откуда: Екатеринбург
прог. языки: асемблер AVR

Re: преобразование тока в напряжение

Сообщение blindman » 07 июн 2010, 15:03

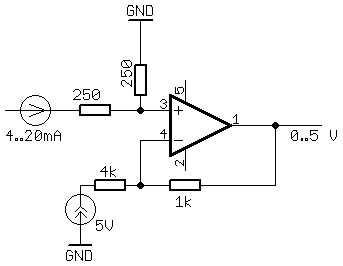

Ерунда. Я нарисовал классический дифференциальный усилитель на одном ОУ. Возможно в таком варианте его будет легче узнать:
Вложения
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4128
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: преобразование тока в напряжение

Сообщение Michael_K » 07 июн 2010, 15:09

Так гораздо правильнее. Предыдущая схема усиливала шум источника питания.
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: преобразование тока в напряжение

Сообщение Radist » 08 июн 2010, 07:27

Присоединяюсь. По этой схеме работать будет.
Аватара пользователя
Radist

Сообщения: 2233
Зарегистрирован: 01 июл 2009, 08:59
Откуда: Екатеринбург
прог. языки: асемблер AVR

Re: преобразование тока в напряжение

Сообщение blindman » 08 июн 2010, 07:38

А по какой такой причине работать не будет предыдущая ?
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4128
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: преобразование тока в напряжение

Сообщение AnyWay » 08 июн 2010, 12:33

Radist писал(а):Присоединяюсь к мнению большинства, что это все делать не надо. Если вам 20 % не хватает чтобы измерять ток с нужной точностью - берите АЦП с большей разрядностью.

На некоторых микроконтроллерах есть вход нижней границы опорного напряжения. Если на него 1В подать делителем, можно сигнал 1-5В мерить в полном диапазоне АЦП.
AnyWay

Сообщения: 96
Зарегистрирован: 16 мар 2010, 17:42
Откуда: Калуга

Re: преобразование тока в напряжение

Сообщение Radist » 08 июн 2010, 14:15

blindman писал(а):А по какой такой причине работать не будет предыдущая ?


когда я писал что работать не будет - я не заметил, что вы подправили источник, вместо 2,5 В стало 5 В. Не обратил внимание, что двойка исчезла. А так то схемы одинаковые, дополнительный резистор 250 Ом для источника тока даже не делит сигнал.
Так что работать будут обе последние схемы :)
Аватара пользователя
Radist

Сообщения: 2233
Зарегистрирован: 01 июл 2009, 08:59
Откуда: Екатеринбург
прог. языки: асемблер AVR

Re: преобразование тока в напряжение

Сообщение Int_13h » 09 июн 2010, 11:14

В промавтоматике модули ввода токового сигнала строятся обычно таким образом: сигнал пропускается через резистор 50 Ом (таким образом входное сопротивление будет 50 Ом) и с него снимается напряжение (соответстенно 0.2...1 В), которое и усиливается операционником перед оцифровкой. Такой подход позволяет для одного датчика использовать несколько измерительных устройств, включаемых последовательно в цепь (например несколько контроллеров или миллиамперметры, со шкалой на 4..20 мА, которые можно отградуировать в любых попугаях - скорость, перемещение, проценты и пр.).
Int_13h

Сообщения: 18
Зарегистрирован: 18 фев 2010, 12:51
Откуда: Irkutsk
прог. языки: двоичный код

Re: преобразование тока в напряжение

Сообщение Zeus » 10 июн 2010, 17:54

А зачем усиливать-то?
если 0,2-1В, то его можно и сразу померить АЦП встроенным или нет?
При 10битах(1024) и 5В питания МК шаг измерения должен быть 4,88мВ.
К тому же можно взять не 50Омный резистор, а 100Ом или 250Ом - и сразу с него мерить напряжение без усиления.
А если нужно преобразователь сделать ток 4-20мА в четкую напругу 0-5В, то конечно без усилителя не обойтись.
«Сон разума рождает чудовищ»
Аватара пользователя
Zeus

Сообщения: 857
Зарегистрирован: 28 июл 2009, 10:02
Откуда: Самара
ФИО: Павел Сергеевич
