Глючит БП

Резисторы, транзисторы, конденсаторы, микросборки, чип компоненты ...
Вопросы согласования управляющих модулей с периферией.

Глючит БП

Сообщение CiSi » 25 май 2010, 15:30

Собрал для диплома дополнительный БП на 2А для питания двух насосов стеклоомывателей авто.
Схема довольно простая: транс. ТП-60-10, диодная сборка RS204, пара конденсаторов и стабилизатор на 12В - 7812. Как и должно быть напряжение на выходе 11.8В. Подключаю к насосу-неработает, попробывал лампочку - работает. Что за глюк может быть? Лампочка потребляет порядка 0.3А. Подключаю к насосу другой БП на 300мА - работает.
Аватара пользователя
CiSi

Сообщения: 972
Зарегистрирован: 04 окт 2007, 16:11
Откуда: иваново
Skype: cybsys1
прог. языки: Delphi
ФИО: Павел

Re: Глючит БП

Сообщение Zeus » 25 май 2010, 15:58

Возможно не совсем исправный 7812
Кстати, а на какой он у тебя ток? Существуют на 0,5А 1А 1,5А, на 2А не встречал.
А напряжение перед ним какое?
Проверь правильность включения входа и выхода, иногда люди путают по запарке.
Попробуй выкинуть его из схемы - двигателям особо +-1...2В не критичны - особенно в холостом режиме или при кратковременных включениях.
«Сон разума рождает чудовищ»
Аватара пользователя
Zeus

Сообщения: 857
Зарегистрирован: 28 июл 2009, 10:02
Откуда: Самара
ФИО: Павел Сергеевич

Re: Глючит БП

Сообщение CiSi » 25 май 2010, 16:12

7812 - на 1.5А
напряжение перед ним 34В.
Правельность включения уже перепроверил не раз. -вроде все так.
Больно уж много для насоса 34В.
Аватара пользователя
CiSi

Сообщения: 972
Зарегистрирован: 04 окт 2007, 16:11
Откуда: иваново
Skype: cybsys1
прог. языки: Delphi
ФИО: Павел

Re: Глючит БП

Сообщение Zeus » 25 май 2010, 16:14

а есть другой 7812?
кстати нашел на 2А - 78S12CV, +12в, 2А, TO220
Напряжение перед ним 34В - это в холостом режиме или при подключенном насосе?
Трансформатор может такой ток выдать? А то может просто посадка напряжения идет.
Какие емкости стоят до и после 7812?

Возможно 34В - это наверное многовато для 7812, практически на их грани работы.
Максимальное напряжение для 78хх - 35В.
Последний раз редактировалось Zeus 25 май 2010, 16:30, всего редактировалось 1 раз.
«Сон разума рождает чудовищ»
Аватара пользователя
Zeus

Сообщения: 857
Зарегистрирован: 28 июл 2009, 10:02
Откуда: Самара
ФИО: Павел Сергеевич

Re: Глючит БП

Сообщение SERGEY_M » 25 май 2010, 16:27

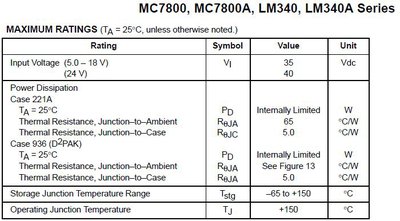

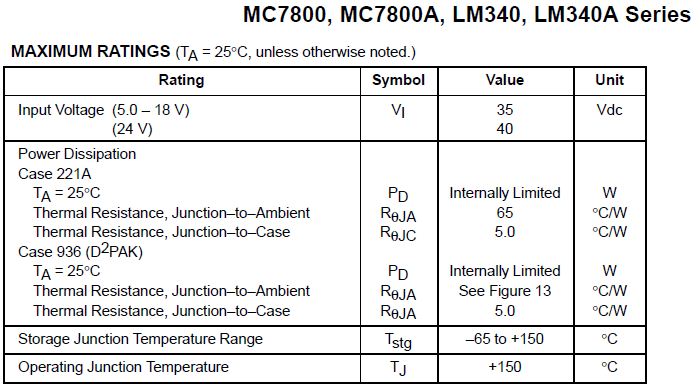

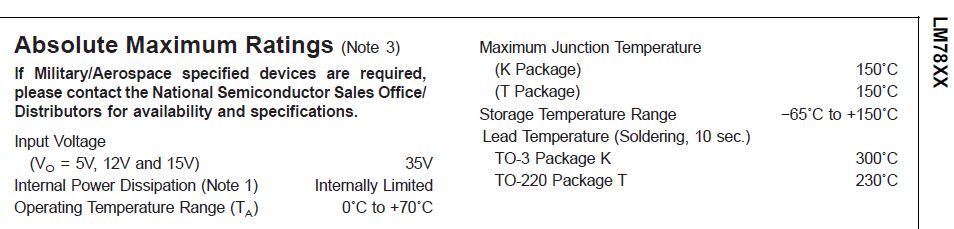

7812 допускает входное вроде 35В, мож. он уже того :crazy:
да и многовато както 34В, при 1 А нагрузки рассеивается 22 Вт!!!
Вложения
Аватара пользователя
SERGEY_M

Сообщения: 682
Зарегистрирован: 20 мар 2009, 12:45
Откуда: Украина, Одесса
ФИО: Сергей

Re: Глючит БП

Сообщение Zeus » 25 май 2010, 16:36

Кстати радиатор то на 7812 прикрутил или так просто впаял в плату без радиатора?

Пример из даташита на 7812:
Входное напряжение - 19В
Выходной ток - 500мА
Емкость перед 7812 - 0,33мкФ
Емкость после 7812 - 0,1мкФ
Рассеиваемая мощность на 7812 - 3,5Вт.
Рекомендуется применять радиатор или ставить куллер охлаждения.

На 7812 - максимально входное напряжение 27В при 1А выходного тока.
Дело в том, что 7812 работает по типу регулируемого делителя напряжений.
Т.е. если тебе надо получить 12В на выходе, то входное напряжение должно быть 12В + запас на внутренние потери в 7812, обычно минимальное входное напряжение 14-15В.
А если у тебя 34В, то получается, что на 7812 гасится 34-12В=22В при токе в 1А это получается 22Вт, это нерабочий режим.
Для 7812 максимальная рассеиваемая мощность 15Вт.
«Сон разума рождает чудовищ»
Аватара пользователя
Zeus

Сообщения: 857
Зарегистрирован: 28 июл 2009, 10:02
Откуда: Самара
ФИО: Павел Сергеевич

Re: Глючит БП

Сообщение yak-40 » 25 май 2010, 17:15

Насос стеклоомыателя потребляет далеко не 300мА, а гораздо больше(во всяком случае под нагрузкой), а если учитывать пусковой ток, так он в разы превышает рабочий, возможно защита у 7812 срабатывает.
IHMO 7812 я бы не стал применять.
Надо искать другое решение. К тому-же стабилизированый источник питания для двигателя не нужен.

Добавлено спустя 2 минуты 56 секунд:
Как вариант, включи два стеклоомывателя последовательно :)
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3019
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: Глючит БП

Сообщение CiSi » 25 май 2010, 19:34

Насос потребляет около 0.7А
Емкость перед 7812 - 4700мкФ
Емкость после 7812 - 1000мкФ
Радиатор стоит.

Добавлено спустя 1 минуту 51 секунду:
А если без стабилизатора, токак понизить напряжение - резистор помощнее поставить или что еще?
Аватара пользователя
CiSi

Сообщения: 972
Зарегистрирован: 04 окт 2007, 16:11
Откуда: иваново
Skype: cybsys1
прог. языки: Delphi
ФИО: Павел

Re: Глючит БП

Сообщение vadinator » 25 май 2010, 20:31

Можно к 7812, добавить мощный транзистор...например как здесь http://ra4a.narod.ru/portal/stabilizator1.htm
Роботы, уже среди нас...
Прошу прощения за аватар, никак схему динамической индикации не могу настроить :)
Аватара пользователя
vadinator

Сообщения: 979
Зарегистрирован: 19 янв 2010, 14:51
Откуда: Петрозаводск
прог. языки: C, FBD, Wiring-Processimg,,,LD, SFC, ST...
ФИО: Вадим

Re: Глючит БП

Сообщение CiSi » 25 май 2010, 20:39

Заработало! На выход воткнул два последовательно включонных диода. Это явление может ктото както прокоментировать.
Аватара пользователя
CiSi

Сообщения: 972
Зарегистрирован: 04 окт 2007, 16:11
Откуда: иваново
Skype: cybsys1
прог. языки: Delphi
ФИО: Павел

Re: Глючит БП

Сообщение yak-40 » 25 май 2010, 21:31

CiSi писал(а):Это явление может ктото както прокоментировать.

Возможно с помощью диодов ограничился пусковой ток(типа динамическое сопротивление :shock: ).
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3019
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: Глючит БП

Сообщение CiSi » 25 май 2010, 22:09

Спасибо! :)

Добавлено спустя 23 минуты:
Теперь стабилизатор сильно греется. придется наверное дополнительно и куллер ставить.
Аватара пользователя
CiSi

Сообщения: 972
Зарегистрирован: 04 окт 2007, 16:11
Откуда: иваново
Skype: cybsys1
прог. языки: Delphi
ФИО: Павел

Re: Глючит БП

Сообщение galex1981 » 25 май 2010, 22:21

Или мощнее стабилизатор поставить...
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4360
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: Глючит БП

Сообщение SERGEY_M » 25 май 2010, 22:24

та хоть на 100А стабилизатор, 22Вт всеравно рассеять нужно :crazy:
Импульсник нужен! :good:
или транс с более низким напряжением...
Аватара пользователя
SERGEY_M

Сообщения: 682
Зарегистрирован: 20 мар 2009, 12:45
Откуда: Украина, Одесса
ФИО: Сергей

Re: Глючит БП

Сообщение CiSi » 25 май 2010, 22:31

Да уж, этот транс мне столько нервов попортил, все мозги вынет. Вот и решил его сбагрить в универ. :) только надо теперь охлаждение нормальное, куллер еще поставлю, должно хватить.
Последний раз редактировалось blindman 26 май 2010, 09:02, всего редактировалось 1 раз.
Причина: Излишнее цитирование!!!
Аватара пользователя
CiSi

Сообщения: 972
Зарегистрирован: 04 окт 2007, 16:11
Откуда: иваново
Skype: cybsys1
прог. языки: Delphi
ФИО: Павел
