что не так со схемой?

Резисторы, транзисторы, конденсаторы, микросборки, чип компоненты ...
Вопросы согласования управляющих модулей с периферией.

что не так со схемой?

Сообщение Myp » 10 май 2010, 18:24

есть у меня в запасе микросхемко
L200C
вот даташит на неё
L200.pdf
(283.17 КиБ) Скачиваний: 0


хочу использовать её в качестве регулятора тока для лазерного диода из ДВД
потому как ничего более подходящего нету
а эта микра вроде как может работать стабилизатором тока.

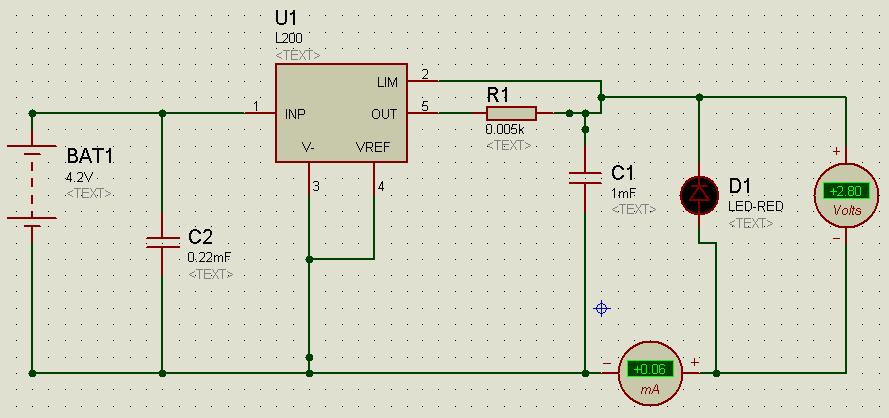

в протеусе накидал схемку из даташита прям как есть.

лазер.rar
(11.86 КиБ) Скачиваний: 0

но чото фигня какаято
чо не делаю ток мизерный
и вобще чото нифига не стабилизирует ни ток ни напряжение.

я наверно опять какуюто фигню пытаюсь спроектировать?
но блин акумуляторы же она заряжает...
почему бы и лазер не питать
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: что не так со схемой?

Сообщение Duhas » 10 май 2010, 18:28

на радиокоте статья была как заряжать акумы, там было как выбирать ограничение тока.. покури ту схемку..

ну и ета микра ток стабилизировать не предназначена... она стаб по напряжению, с ограничением тока...
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6338
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: что не так со схемой?

Сообщение Myp » 10 май 2010, 18:40

ну я с кота и брал схему.
одну купил акумулятор заряжать
и вторую прозапас взял, вот щас хочу её приспособить :)

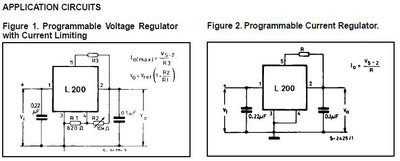

в даташите написано что может быть в варианте стабилизатора напряжения с ограничением тока
и второй вариант Programmable Current Regulator

Добавлено спустя 3 минуты 13 секунд:

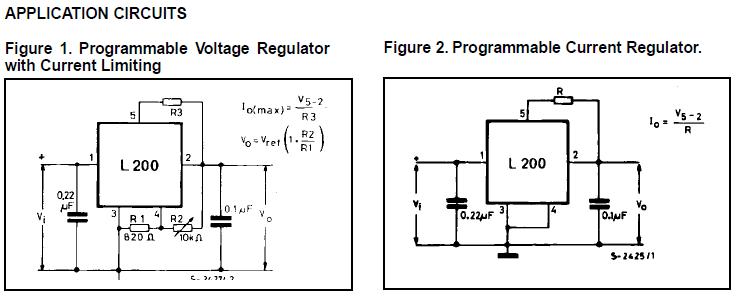

вот кстати


тока в обоих вариантах нихочет она мне ток ограничивать :(

совсем нельзя приспособить ?
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: что не так со схемой?

Сообщение Duhas » 10 май 2010, 18:46

ой я щас не скажу.. у мну в мозгу привод сидит, и выкидывать его пока низя (
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6338
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: что не так со схемой?

Сообщение Romikgy » 10 май 2010, 18:49

приравняй R2 к нулю и будет ток :)

PS почему не было тока смотри в сторону Vref в pdf ИМХО
die Wahrheit ist irgendwo da draußen
Аватара пользователя
Romikgy

Сообщения: 750
Зарегистрирован: 15 ноя 2009, 13:37
Откуда: Porto Franco "Odessa"

Re: что не так со схемой?

Сообщение =DeaD= » 10 май 2010, 18:52

2Myp - вроде приложил правильную схему регулятора тока, а в протеусе регулятор напряжения нарисован. И еще ноги не перепутаны? Выложи скриншот регулятора тока на ней из протеуса?

Добавлено спустя 22 секунды:
Скорее всего просто какая-то ошибка из-за невнимательности :pardon:
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24218
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: что не так со схемой?

Сообщение Romikgy » 10 май 2010, 18:57

и еще R1 порядка 0.5 Ома тогда тока для сведодиода хватит для зажигания))
die Wahrheit ist irgendwo da draußen
Аватара пользователя
Romikgy

Сообщения: 750
Зарегистрирован: 15 ноя 2009, 13:37
Откуда: Porto Franco "Odessa"

Re: что не так со схемой?

Сообщение Myp » 10 май 2010, 19:03



вот я кстати тож про тот ресзистор R1 думаю...
но блин пол обма это вобще ниочём, где я стока возьму ? :(
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: что не так со схемой?

Сообщение =DeaD= » 10 май 2010, 19:06

Так пол ома или 5 ом? В протеусе 5 Ом нарисовано.

Добавлено спустя 1 минуту 2 секунды:
Кстати, а V5-2 как считается или откуда берется?
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24218
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: что не так со схемой?

Сообщение Myp » 10 май 2010, 19:16

там пофик что 0.5 ома что 100, эффекта нету.
V5-2 в даташите не упоминается совсем нигде.

короче видимо нужно взять транзистор и не выпендриваться...
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: что не так со схемой?

Сообщение Romikgy » 10 май 2010, 19:18

=DeaD= писал(а):
Добавлено спустя 1 минуту 2 секунды:
Кстати, а V5-2 как считается или откуда берется?

это разница между напряжениями между 5 и 2 выводом
die Wahrheit ist irgendwo da draußen
Аватара пользователя
Romikgy

Сообщения: 750
Зарегистрирован: 15 ноя 2009, 13:37
Откуда: Porto Franco "Odessa"

Re: что не так со схемой?

Сообщение EdGull » 10 май 2010, 19:20

Myp писал(а):но блин пол обма это вобще ниочём, где я стока возьму ? :(

полома это два по ому включенные праалельно
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: что не так со схемой?

Сообщение Romikgy » 10 май 2010, 19:21

плюс еще у этой микрухи дроп даун между входом и выходом порядка 2 вольт (((
ИМХО не расчитана она на такие низкие напряжения входа ((
die Wahrheit ist irgendwo da draußen
Аватара пользователя
Romikgy

Сообщения: 750
Зарегистрирован: 15 ноя 2009, 13:37
Откуда: Porto Franco "Odessa"

Re: что не так со схемой?

Сообщение Myp » 10 май 2010, 19:26

Romikgy писал(а):это разница между напряжениями между 5 и 2 выводом

хм
ну тоды ясно
там разница 5-2 чуть меньше нуля.

полома это два по ому включенные праалельно

ну ладно уговорил :D
отпаяю с платы от жёсткого диска парочку на 1 ом.

Добавлено спустя 3 минуты 15 секунд:
Romikgy писал(а):плюс еще у этой микрухи дроп даун между входом и выходом порядка 2 вольт (((
ИМХО не расчитана она на такие низкие напряжения входа ((

ну ладно
я ей 12 вольт на вход дам, мне не жалко.

токаж как мне всё ранво поулчить 200 мА на выходе?
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: что не так со схемой?

Сообщение Romikgy » 11 май 2010, 00:15

Что то типа такого :)
Вложения
лазер2.rar
(12.68 КиБ) Скачиваний: 0
die Wahrheit ist irgendwo da draußen
Аватара пользователя
Romikgy

Сообщения: 750
Зарегистрирован: 15 ноя 2009, 13:37
Откуда: Porto Franco "Odessa"
