Увеличение количества выходов у МК

Резисторы, транзисторы, конденсаторы, микросборки, чип компоненты ...
Вопросы согласования управляющих модулей с периферией.

Re: Увеличение количества выходов у МК

Сообщение Michael_K » 10 май 2010, 16:31

EdGull писал(а):а программируемую логику поставить религия не позволяет?

кстати да, вполне себе вариант. Дороговастый, конечно, но вполне жизнеспособный.
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Увеличение количества выходов у МК

Сообщение exx » 10 май 2010, 16:56

так вот я о том же - будет ли мне с этого +. Могу и мегу1280(640) две штуки поставить, но это не выход, точнее не правильный выход!
Аватара пользователя
exx

Сообщения: 53
Зарегистрирован: 25 дек 2008, 04:43
Откуда: Львов
прог. языки: c,asm

Re: Увеличение количества выходов у МК

Сообщение Romikgy » 10 май 2010, 18:35

а почему не правильный?
я в своем проекте в будущем думаю именно так и поступить....
die Wahrheit ist irgendwo da draußen
Аватара пользователя
Romikgy

Сообщения: 677
Зарегистрирован: 15 ноя 2009, 13:37
Откуда: Odessa.UA

Re: Увеличение количества выходов у МК

Сообщение exx » 10 май 2010, 18:46

хмм - не нахожу ничего в голове чем такое решение в моём проже одобрить))

возможно вам так выгодней и\или проще, но если брать "по заводу" никто там так не делает :)
Последний раз редактировалось EdGull 10 май 2010, 18:48, всего редактировалось 1 раз.
Причина: !!! Излишнее цитирование!!! В следующий раз будет бан на сутки!
Аватара пользователя
exx

Сообщения: 53
Зарегистрирован: 25 дек 2008, 04:43
Откуда: Львов
прог. языки: c,asm

Re: Увеличение количества выходов у МК

Сообщение Romikgy » 10 май 2010, 19:00

и чем обуславливают "так не делание" ?
die Wahrheit ist irgendwo da draußen
Аватара пользователя
Romikgy

Сообщения: 677
Зарегистрирован: 15 ноя 2009, 13:37
Откуда: Odessa.UA

Re: Увеличение количества выходов у МК

Сообщение Michael_K » 10 май 2010, 19:14

Да на самом деле проще надо быть.

Вы ж поймите, на плате со 128-ю выходами. размеры платы будут определяться разъемами.
Ну и, например, индикатор на каждый выход поставить было бы наверное неплохо...
и отдельный вывод земли (или питания) для каждого выхода, чтобы удобно подключать нагрузки
и т.д. и т.п.

Если все разъемы-индикаторы на периметр ставить (что логично и удобно),
то плата получится вовсе не маленькая.

Тащить 128 веревок от одного большого чипа в разные стороны - это бред.
Поставить пусть даже 16 мелких микросхемок около разъемов и соединить их шинкой (SPI) - это вполне нормальное решение. Количество паек, во-первых, вырастет незначительно и, во-вторых, уж точно оно не является каким-то определяющим параметром.
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Увеличение количества выходов у МК

Сообщение exx » 10 май 2010, 19:19

))
мега1280 = 95,50
мега640 = 70
цены в мелкопте, т.е. будет немного дороже
0.12$ за 74*595 * 16шт = 1.92*8(грн) = 9грн + на плату уйдёт пусть столько же и того 20 против 70 грн, вот и матиматика не делания))

Добавлено спустя 3 минуты 37 секунд:
Michael_K писал(а):Да на самом деле проще надо быть.

Вы ж поймите, на плате со 128-ю выходами. размеры платы будут определяться разъемами.
Ну и, например, индикатор на каждый выход поставить было бы наверное неплохо...
и отдельный вывод земли (или питания) для каждого выхода, чтобы удобно подключать нагрузки
и т.д. и т.п.

Если все разъемы-индикаторы на периметр ставить (что логично и удобно),
то плата получится вовсе не маленькая.

Тащить 128 веревок от одного большого чипа в разные стороны - это бред.
Поставить пусть даже 16 мелких микросхемок около разъемов и соединить их шинкой (SPI) - это вполне нормальное решение. Количество паек, во-первых, вырастет незначительно и, во-вторых, уж точно оно не является каким-то определяющим параметром.


обдумав это и еще менлочи с доступностью компонентов сижу уже и думаю над вариантом с регистрами, индикацию на для разработки ПО полюбому буду делать, только скорей всего smdLED напаяю на разьёмы для нагрузок...
ща вот жду ответа по поводу цен на 16бит и 32, но всеже не думаю что они меня переубедят))
ВСЕМ СПАСИБО!
Аватара пользователя
exx

Сообщения: 53
Зарегистрирован: 25 дек 2008, 04:43
Откуда: Львов
прог. языки: c,asm

Re: Увеличение количества выходов у МК

Сообщение Michael_K » 10 май 2010, 19:28

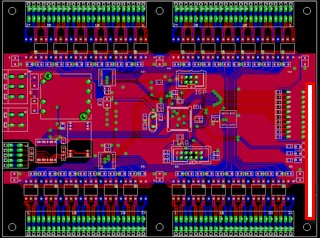

ну вот посмотрите сколько места занимают разъемы.
Это всего 48 выходов. Плата 120 x 160.
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Увеличение количества выходов у МК

Сообщение Angel71 » 10 май 2010, 20:09

есть еще один популярный вариан. небольшая управляющая плата, на ней выход на плату регистров, com и/или usb. при желании ещё можно разьём для программирования экранчик или светодиоды для индикации, кнопочки. платы с регистрами на 8, 16, 24,... выходов, при необходимости добавляя силовые ключи или еще чем. при желании можно сразу предусмотреть крепёжные отверстия для стоек, можно будет платы друг на друга лепить. модульность временами очень практична.
Аватара пользователя
Angel71

Сообщения: 9231
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Увеличение количества выходов у МК

Сообщение exx » 12 май 2010, 01:22

Michael_K писал(а):ну вот посмотрите сколько места занимают разъемы.
Это всего 48 выходов. Плата 120 x 160.


Ну это понятно что она будет не маленькой. Но если использовать 3-4 "этажа" гнезд в разъеме, тогда и размер платы можно уменьшить. Придёт время разработки платы - посмотрим что получиться)

Добавлено спустя 1 минуту 7 секунд:
например что то вроде этого:
https://docs.google.com/gview?url=http: ... 4108-1.pdf
Аватара пользователя
exx

Сообщения: 53
Зарегистрирован: 25 дек 2008, 04:43
Откуда: Львов
прог. языки: c,asm
