MC34063, внешний ключ и пара 5-ваттных светодиодов...

Резисторы, транзисторы, конденсаторы, микросборки, чип компоненты ...
Вопросы согласования управляющих модулей с периферией.

MC34063, внешний ключ и пара 5-ваттных светодиодов...

Сообщение -= Александр =- » 20 янв 2010, 03:12

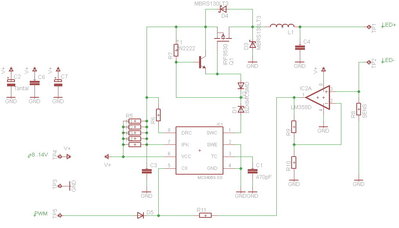

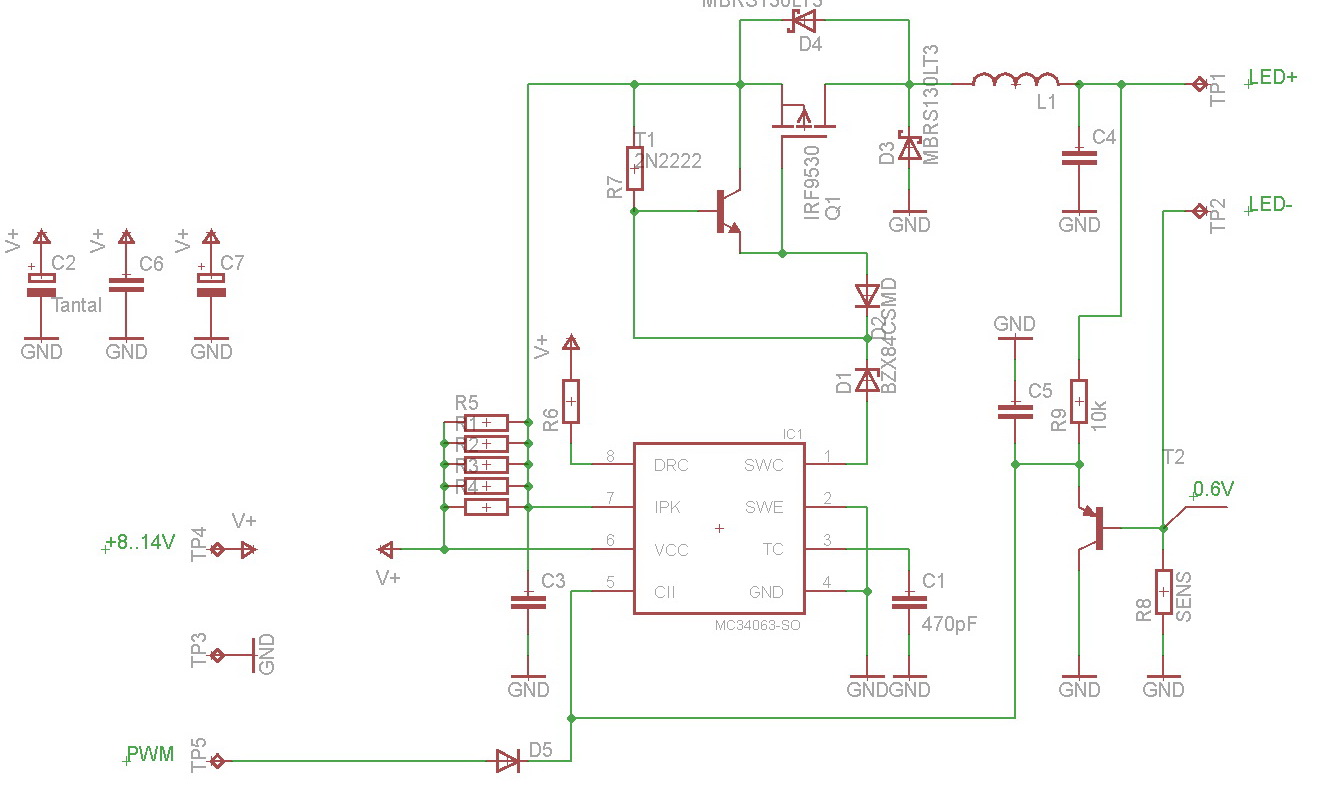

Сочинил я тут на ночь глядя такую вот схему:



Типы и номиналы пока от балды, просто принцип.
Может до завтра кто чего подскажет подправить? Да и просто свежим глазом взглянуть не помешает... :oops:
Диоды будут Едисон KLC8, 2 штуки последовательно. Ток думаю гнать 0.7-1А.
Транзистор в ОС стоит для снижения падения на шунте до 0.6В (или 0.2В для германия)
Ниндзя - круче всех. Они умеют ходить по воде, делить на ноль и угадывать шаффл в АйПоде.
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3664
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Re: MC34063, внешний ключ и пара 5-ваттных светодиодов...

Сообщение -= Александр =- » 20 янв 2010, 16:21

Кстати кто знает, могет ли операционник при однополярном питании адекватно воспринять сигнал 100-200 милливольт? Если да - то запросто можно сопротивление шунта сильно уменьшить...
Ниндзя - круче всех. Они умеют ходить по воде, делить на ноль и угадывать шаффл в АйПоде.
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3664
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Re: MC34063, внешний ключ и пара 5-ваттных светодиодов...

Сообщение blindman » 20 янв 2010, 16:28

Rail-to-Rail операционники могут. Некоторые даже при сотне милливольт ниже нуля работают.
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: MC34063, внешний ключ и пара 5-ваттных светодиодов...

Сообщение -= Александр =- » 20 янв 2010, 17:02

Есть тут LM358 - он обычный. А вот где в даташите смотреть что он на входе может воспринять?
В крайнем случае можно и смещение сделать... :roll:
Ниндзя - круче всех. Они умеют ходить по воде, делить на ноль и угадывать шаффл в АйПоде.
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3664
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Re: MC34063, внешний ключ и пара 5-ваттных светодиодов...

Сообщение blindman » 20 янв 2010, 17:08

Ну во первых в начале - rail-to-rail input. Ну а дальше по тексту. У TI например в даташитах практически всегда есть раздел "Applications information" - там такие вещи расписываются
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: MC34063, внешний ключ и пара 5-ваттных светодиодов...

Сообщение zubr » 20 янв 2010, 17:46

Хороший орерационник, какраз от нуля по входу работает.

У меня же другая (чумная) идея была - сделать 34063 функциональность на пичке 12f или даже на шестиногом sot23 pic10f
Там есть встроенный компаратор и регулируемая опора с минимальным напряжением в 0.2 вольта
За здравый смысл у нас принимается мнение большинства.
zubr

Сообщения: 431
Зарегистрирован: 20 ноя 2008, 19:31
Откуда: Чернобыль
прог. языки: асмемблер
ФИО: Валентин Семенович

Re: MC34063, внешний ключ и пара 5-ваттных светодиодов...

Сообщение avr123.nm.ru » 20 янв 2010, 17:54

Только ключика на 1.5 А нетути :D
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: MC34063, внешний ключ и пара 5-ваттных светодиодов...

Сообщение -= Александр =- » 20 янв 2010, 18:13

А ключик в ней все равно фиговенький. Падение там уж больно большое... Да и глупость это, аналоговые вещи пытаться на МК сделать. Я так один светодиод уже когда-то угробил... Потом только двухтактник собрал на TL598. Но он большой был как лошадь и КПД было низкое... Зато 5А рубил запросто. Ну, переборщил я немножко...

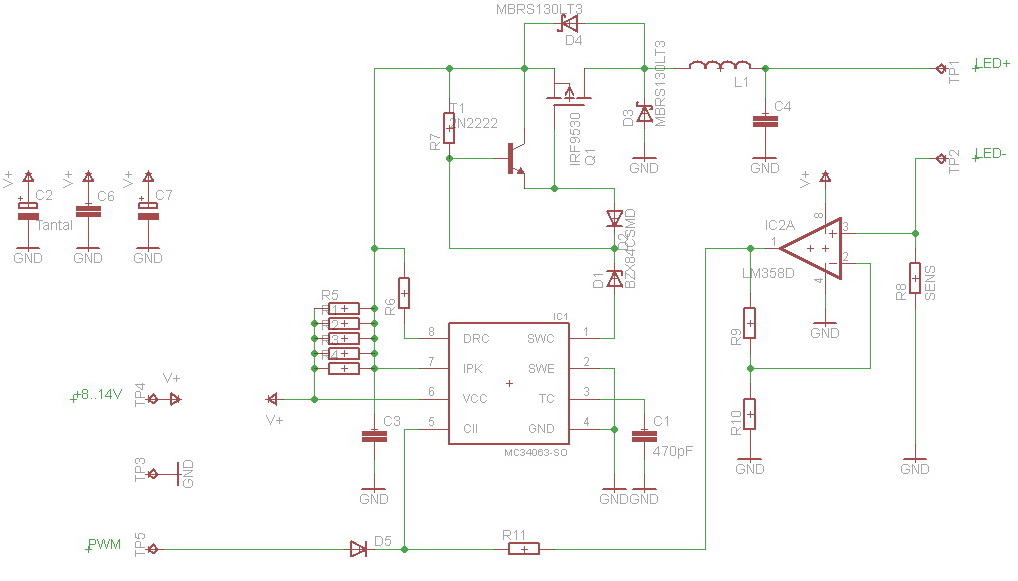

А пока вот так оно выглядит:



Осталось ключ и дроссель выбрать... Какие требования к дросселю? Точно знаю что из-за постоянного тока сердечник должен быть не замкнутый. А вот как индуктивность узнать?
Ниндзя - круче всех. Они умеют ходить по воде, делить на ноль и угадывать шаффл в АйПоде.
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3664
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Re: MC34063, внешний ключ и пара 5-ваттных светодиодов...

Сообщение zubr » 20 янв 2010, 19:24

тот ключ что есть в 33063... уж лучше бы его не было совсем.

по сути то оно все в душе аналоговое.
да и компаратор в пиче явно не цифровой :)
Ну а если ко всему прочему выходит красивее и интереснее, да еще корпусов в два раза меньше - развве не прелесть?

А нафиг тебе встроенная защита по току? У тебя вроде и так обратная связь по току. Только греться будут резюки.
За здравый смысл у нас принимается мнение большинства.
zubr

Сообщения: 431
Зарегистрирован: 20 ноя 2008, 19:31
Откуда: Чернобыль
прог. языки: асмемблер
ФИО: Валентин Семенович

Re: MC34063, внешний ключ и пара 5-ваттных светодиодов...

Сообщение -= Александр =- » 21 янв 2010, 16:16

Ключ будет IRLML5203.
Ниндзя - круче всех. Они умеют ходить по воде, делить на ноль и угадывать шаффл в АйПоде.
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3664
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Re: MC34063, внешний ключ и пара 5-ваттных светодиодов...

Сообщение zubr » 21 янв 2010, 21:28

это мой любимый ключ после irlml2803

можно поставить сдвоенный ключ, и второй использовать как малоомный токочувствительный резистор
у него сопротивление достаточно стабильное в открытом состоянии
главное чтобы температурный режим был только в дозволенном диапазоне
За здравый смысл у нас принимается мнение большинства.
zubr

Сообщения: 431
Зарегистрирован: 20 ноя 2008, 19:31
Откуда: Чернобыль
прог. языки: асмемблер
ФИО: Валентин Семенович

Re: MC34063, внешний ключ и пара 5-ваттных светодиодов...

Сообщение -= Александр =- » 21 янв 2010, 21:47

Не, там будет от -20 до +30... Шунт будет из нихрома наверно.
Ниндзя - круче всех. Они умеют ходить по воде, делить на ноль и угадывать шаффл в АйПоде.
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3664
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Re: MC34063, внешний ключ и пара 5-ваттных светодиодов...

Сообщение zubr » 22 янв 2010, 00:32

температурный режим корпуса сдвоенного полевика имелся ввиду
а нихром тоже неплохо - только малость творческой работы прибавляется
совсем панки - они меряют падение на специально вытравленном шунте в фольге платы.
За здравый смысл у нас принимается мнение большинства.
zubr

Сообщения: 431
Зарегистрирован: 20 ноя 2008, 19:31
Откуда: Чернобыль
прог. языки: асмемблер
ФИО: Валентин Семенович

Re: MC34063, внешний ключ и пара 5-ваттных светодиодов...

Сообщение -= Александр =- » 22 янв 2010, 00:52

Шунт из меди имеет свойство гнить. А вот нихрому ничего не делается. Правда его без кислоты не припаять...
Ниндзя - круче всех. Они умеют ходить по воде, делить на ноль и угадывать шаффл в АйПоде.
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3664
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Re: MC34063, внешний ключ и пара 5-ваттных светодиодов...

Сообщение zubr » 22 янв 2010, 02:25

ну ты его полиуретановым лачком в три слоя покрой и ниче ему не будет.
нихром паяный кислотой тоже подгнивает. и легкие дырявятся малость от вдыхаемых паров...

кстати я вспомнил про свою непроверенную схему!!
я както бредил в ночи и нарисовал с испугу схему, которая использует ключевой полевик еще и как шунт
тоесть пока открыт - меряем.
схему просимулировал - вроде работала. даже слишком хорошо
надо будет спаять для острастки. мож и вправду рабочая окажется :)
За здравый смысл у нас принимается мнение большинства.
zubr

Сообщения: 431
Зарегистрирован: 20 ноя 2008, 19:31
Откуда: Чернобыль
прог. языки: асмемблер
ФИО: Валентин Семенович
